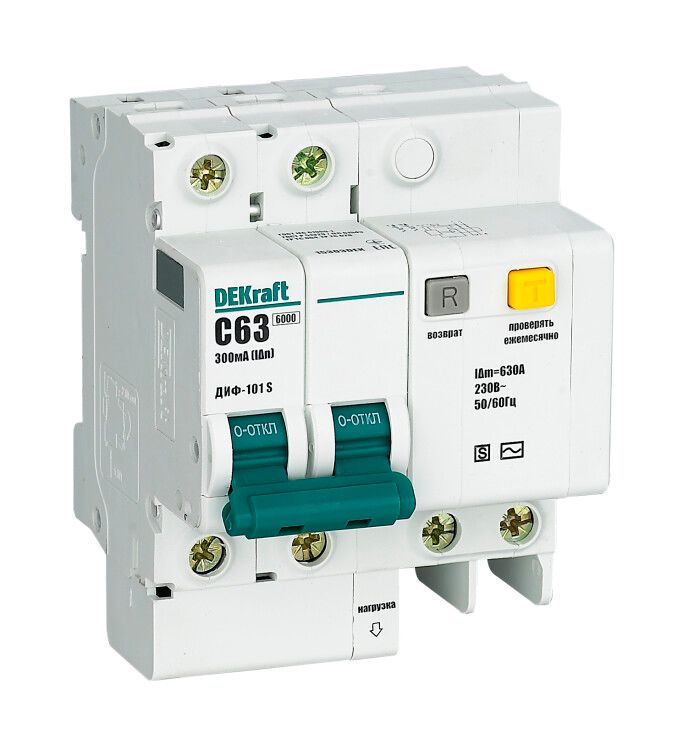

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2P 63A 300мА селективный S | 15309DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в однофазных цепях. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, особенно там, где важна селективность защиты.

Назначение и область применения

ДИФ-101 S сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках и предохраняет проводку от повреждений из-за перегрузок и коротких замыканий. Применяется в сетях переменного тока 220 В, частотой 50/60 Гц. Особенно эффективен в системах с многоступенчатой дифференциальной защитой - когда необходимо, чтобы сработал только аварийный участок, а не весь щит.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может безопасно проводить;
• Дифференциальный ток утечки: 300 мА (0,3 А) - порог срабатывания при утечке тока на землю;
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (типичны для бытовой и промышленной техники);
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами, например, двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Количество полюсов: 2P - защищает фазу и ноль одновременно;
• С коммутируемым нейтральным проводником - ноль размыкается при отключении, что повышает безопасность;
• Номинальное напряжение: 220 В - рассчитан на однофазную сеть;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Степень защиты IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли;
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке;
• Глубина монтажа: 72 мм - требует достаточного пространства внутри щита;
• Способ монтажа: на DIN-рейку - стандартный способ крепления в электрощитах;
• Тип защиты: электронный блок дифференциальной защиты - работает при наличии питания, не срабатывает при отсутствии напряжения в сети;
• Селективный - имеет задержку по времени срабатывания, позволяет координировать работу с другими УЗО выше по цепи.

Совместимость и монтаж

ДИФ-101 S устанавливается на стандартную DIN-рейку типа TS35. Ширина 4 модуля соответствует типовым щиткам. Для правильного монтажа важно соблюдать полярность: входные клеммы обозначены L/N, выходные - T/L, T/N. Нулевой проводник обязательно подключается через этот аппарат - он коммутируемый. Кабельные жилы должны иметь сечение, соответствующее 63 А (обычно 10–16 мм2 медные). Не допускается подключение к трёхфазным сетям - устройство предназначено исключительно для 220 В.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для автоматических выключателей дифференциального тока. Электронный блок обеспечивает точное срабатывание при утечке, но требует наличия напряжения в сети - при отключении питания защита временно недоступна. Это отличает его от механических УЗО, которые работают даже без напряжения, но менее точно.

Преимущества

• Селективность - снижает риск массового отключения всей системы при одной утечке;
• Объединение двух функций (УЗО + автомат) в одном корпусе экономит место в щите;
• Коммутируемый ноль повышает уровень безопасности при обслуживании;
• Характеристика C делает его подходящим для оборудования с высокими пусковыми токами;
• Надёжная отключающая способность 6 кА покрывает большинство бытовых и промышленных ситуаций.

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50/60 Гц;
• Электронная защита не работает при отсутствии напряжения в сети - не сработает при обрыве нуля или полном отключении питания;
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с повышенной запылённостью;
• Не предназначен для защиты от импульсных помех или высоких гармоник - только для синусоидальных токов утечки класса AC;
• Требует свободного места в щите: глубина 72 мм и ширина 72 мм (4 модуля).

Примеры использования

• Защита группы розеток в гараже с мощными инструментами (дрель, болгарка, компрессор);
• Щит на этаже многоквартирного дома - как второй этап селективной защиты после главного УЗО;
• Распределительный щит малого производства с насосами, вентиляторами, станками;
• Подключение кабельных линий к теплому полу или другим нагревательным приборам.

Практические советы

• Перед установкой проверьте, что вводной автомат и счётчик имеют достаточную отключающую способность (не ниже 6 кА);
• При использовании нескольких ДИФ-101 S в одном щите - убедитесь, что они правильно согласованы по времени срабатывания для сохранения селективности;
• Не используйте этот аппарат вместо основного УЗО в домашнем щите - лучше применять его как вторую ступень защиты;
• Проверяйте кнопку “Т” ежемесячно - она имитирует утечку и тестирует исправность электронного блока;
• При замене старого УЗО - учтите, что ДИФ-101 S шире (4 модуля), чем обычные 2-модульные УЗО - возможно, потребуется замена щитка или перестановка других устройств.
