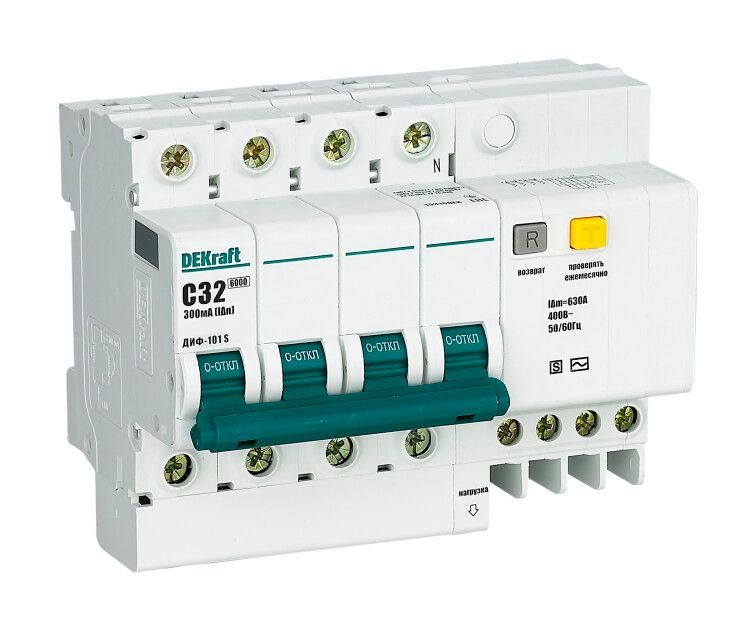

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 4P 32A 300мА селективный S | 15316DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в четырёхпроводных сетях 220/380 В. Подходит для установки в распределительных щитах, особенно там, где важна селективность и надёжность при защите групповых цепей.

Назначение и область применения

ДИФ-101 S предназначен для защиты людей и оборудования от поражения электрическим током при утечках и от повреждений из-за перегрузок или коротких замыканий. Устройство сочетает функции автомата и устройства защитного отключения (УЗО) в одном корпусе. Применяется в системах TN-S и TN-C-S с напряжением до 400 В переменного тока. Особенно эффективен в многоступенчатых схемах защиты - когда нужна задержка срабатывания на верхнем уровне, чтобы не отключать всю сеть при аварии на нижнем участке.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без отключения;
• Дифференциальный ток утечки: 300 мА (0,3 А) - срабатывает при утечке выше этой величины, защищает от возгораний, но не от поражения человека (для этого нужны 30 мА);
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки, не чувствителен к импульсным или постоянным;
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами, например, двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А;
• Количество полюсов: 4 - защищает все три фазы и ноль, нейтраль коммутируется;
• Напряжение: 220 В - рассчитан на работу в однофазной и трёхфазной сети 220/380 В;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Ширина: 6,5 модулей (18 мм каждый) - занимает 117 мм на DIN-рейке;
• Глубина монтажа: 73 мм - требует достаточного места внутри щита;
• Степень защиты IP20 - не защищён от воды и пыли, используется только во внутренних щитах;
• Селективный - имеет выдержанную задержку перед отключением, что позволяет координировать работу с другими УЗО ниже по цепи;
• Электронный блок дифференциальной защиты - требует питания от сети, не работает при отсутствии напряжения.

Совместимость и монтаж

ДИФ-101 S монтируется на стандартную DIN-рейку типа TS35. Для установки необходим доступ к контактам всех четырёх полюсов: L1, L2, L3, N. Нулевой проводник обязательно проходит через аппарат - он коммутируется, поэтому нельзя использовать его как заземление. Подключение выполняется согласно схеме на корпусе. Убедитесь, что в щите достаточно места по глубине (минимум 73 мм) и ширине (117 мм). Не рекомендуется устанавливать рядом с источниками тепла или в местах с повышенной вибрацией.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для автоматических выключателей дифференциального тока. Электронный тип защиты обеспечивает стабильную работу при колебаниях напряжения, но не действует при полном отключении питания. В случае потери напряжения в сети устройство не сможет сработать даже при наличии тока утечки - это важно учитывать при проектировании систем безопасности.

Преимущества

• Объединяет два функционала - автомат и УЗО - снижает количество элементов в щите и упрощает обслуживание;
• Селективность позволяет избежать массового отключения при локальных авариях - сохраняется питание других цепей;
• Коммутируемый ноль исключает риск оставления нейтрали под напряжением после отключения;
• Характеристика C оптимальна для промышленных и бытовых нагрузок с двигателем;
• Работает в стандартных условиях: температуре от -5C до +40C, в помещениях с нормальной влажностью.

Ограничения применения

• Не подходит для сетей с постоянными или импульсными токами утечки - только для синусоидальных (тип AC);
• Электронный механизм требует наличия напряжения в сети - при отключении питания защита неактивна;
• IP20 - запрещено использование в сырых, пыльных или открытых местах (например, на улице, в подвале без герметизации);
• 300 мА - недостаточно для защиты человека от поражения током; для жилых помещений и ванных комнат следует применять УЗО на 30 мА;
• Не предназначена для частого включения/выключения - не является рубильником.

Примеры использования

• Защита группы мощных станков на производстве - двигатель с пуском 5–7 кратного тока, требует характеристики C и селективности;
• Щит этажного распределения в многоквартирном доме - предохраняет от возгораний при утечке в квартирах, не вызывая отключения всего дома;
• Подводящий автомат в щите офисного здания - координируется с УЗО 30 мА на каждом этаже;
• Цепь освещения и розеток в производственном цеху - где есть риск утечки из-за старой изоляции или влаги.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 32 А на одну цепь;
• При использовании в схеме с несколькими УЗО - убедитесь, что ДИФ-101 S установлен выше по иерархии, а остальные имеют меньшую задержку или ток утечки 30 мА;
• Проверяйте работоспособность кнопкой “Т” ежемесячно - она моделирует утечку и тестирует электронный блок;
• Не используйте этот аппарат вместо УЗО 30 мА в ванных комнатах, детских или медицинских помещениях - для них выбирайте более чувствительные устройства;
• При замене старого УЗО - учтите, что ДИФ-101 S занимает больше места (6,5 мод.) - возможно, потребуется переоборудование щита.
