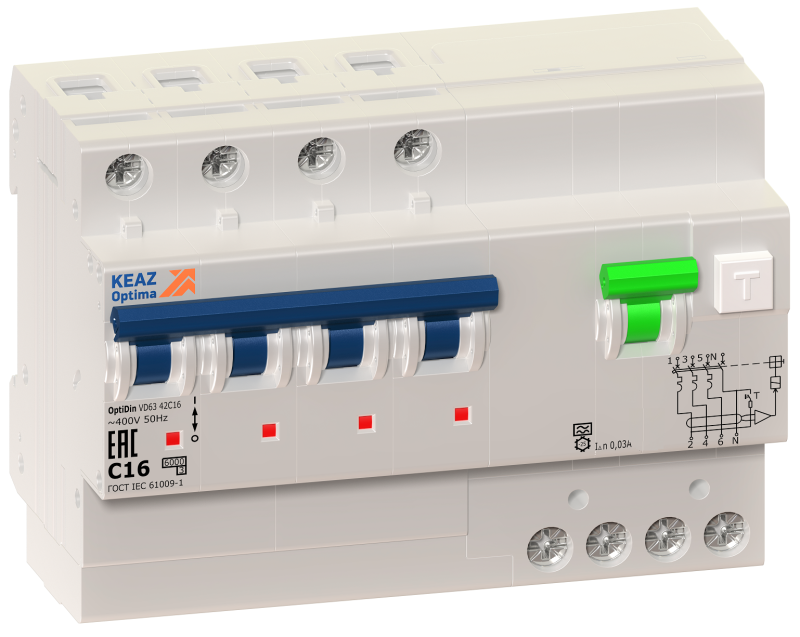

Выключатель автоматический диффренциального тока OptiDin VD63-42C16-A-УХЛ4 (4P, C16, 30mA) 10кА | 350290 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ 350290 - четырёхполюсное устройство для защиты людей и оборудования от поражения током и перегрузок в трёхфазных сетях 400 В. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектах.

Назначение и область применения

Выключатель автоматический дифференциального тока КЭАЗ 350290 защищает от утечек тока через человека или повреждённую изоляцию. Его основная задача - предотвращение поражения электрическим током при контакте с токоведущими частями. Также он отключает цепь при перегрузках и коротких замыканиях. Применяется в системах питания с TN-S и TN-C-S, где требуется защита всех фаз и нулевого провода одновременно. Часто используется в групповых щитах квартир, офисов, производственных участков, насосных станциях и других местах с высокой плотностью потребителей.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может держать без отключения;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Количество полюсов: 4 - все четыре проводника (три фазы + ноль) контролируются и отключаются одновременно;
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети переменного тока;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, двигатели, освещение, бытовые приборы;
• Тип срабатывания по диф.току: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современной электроники);
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды; предназначен для внутренней установки в закрытых щитах;
• Ширина: 7 модулей (17,5 мм каждый) - занимает место в щите, совместим со стандартными DIN-рейками;
• Работает при частоте 50/60 Гц - подходит для сетей России и большинства стран мира;
• С коммутируемым нейтральным проводником - ноль также размыкается при отключении, что повышает безопасность при обслуживании;
• Условия эксплуатации: УХЛ4 - допускает работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

Выключатель автоматический дифференциального тока КЭАЗ 350290 монтируется на DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - рекомендуется затягивать моментом 0,8–1,0 Нм. Все четыре полюса подключаются последовательно: L1, L2, L3, N. Обязательно соблюдать полярность входа и выхода - ноль должен проходить через аппарат. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Не устанавливается на открытых площадках или во влажных помещениях без дополнительной защиты корпуса.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствие классу токоограничения 3 и типу срабатывания A гарантирует надёжную защиту от импульсных утечек, характерных для инверторов, светодиодных светильников и компьютерной техники. Сертифицирован для использования в РФ и странах ЕАЭС.

Преимущества

• Комбинированная защита: сочетание функций автомата и УЗО в одном устройстве - экономит место в щите;
• Коммутируемый ноль - исключает риск оставления нейтрали под напряжением после отключения;
• Высокая отключающая способность (10 кА) - подходит для сетей с высокой мощностью короткого замыкания;
• Тип A - эффективнее обычных типов AC при работе с современной электроникой;
• Класс 3 - минимизирует термическое воздействие на кабель при аварии;
• Устойчивость к условиям УХЛ4 - работает в холодных и влажных средах, включая неотапливаемые помещения.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током - работает только с переменным током (AC);
• Не рекомендуется использовать в качестве единственного средства защиты на вводе в дом - требует координации с другими УЗО/АВ;
• Не следует применять в цепях с высоким уровнем помех (например, частотные преобразователи без фильтров) - возможны ложные срабатывания;
• Не защищает от перенапряжений - для этого нужны дополнительные устройства (ОПС, стабилизаторы).

Примеры использования

• Групповой автомат для кухни - защита плиты, микроволновки, бойлера;
• Щит на этаже многоквартирного дома - защита нескольких комнат с электроникой;
• Производственный станок с двигателем - защита от пробоя изоляции и пусковых токов;
• Осветительная группа с LED-светильниками - тип A обеспечивает стабильную работу с драйверами;
• Насосная станция в подвале - благодаря классу УХЛ4 выдерживает влажность и колебания температуры.

Практические советы

• Перед монтажом проверьте соответствие номинала (16 А) нагрузке - не превышайте её более чем на 20%;
• Обязательно протестируйте устройство кнопкой «T» сразу после установки и ежемесячно в дальнейшем;
• При использовании в щитах с несколькими УЗО - выбирайте селективные (S-тип) выше по иерархии, чтобы избежать массового отключения;
• Не используйте этот выключатель вместо обычного автомата - он дороже и не нужен там, где нет риска утечки тока;
• При замене старого УЗО - убедитесь, что новый имеет ту же ширину (7 модулей) и тип срабатывания (A);
• Для долгой службы избегайте установки рядом с источниками тепла (трансформаторы, нагреватели).
