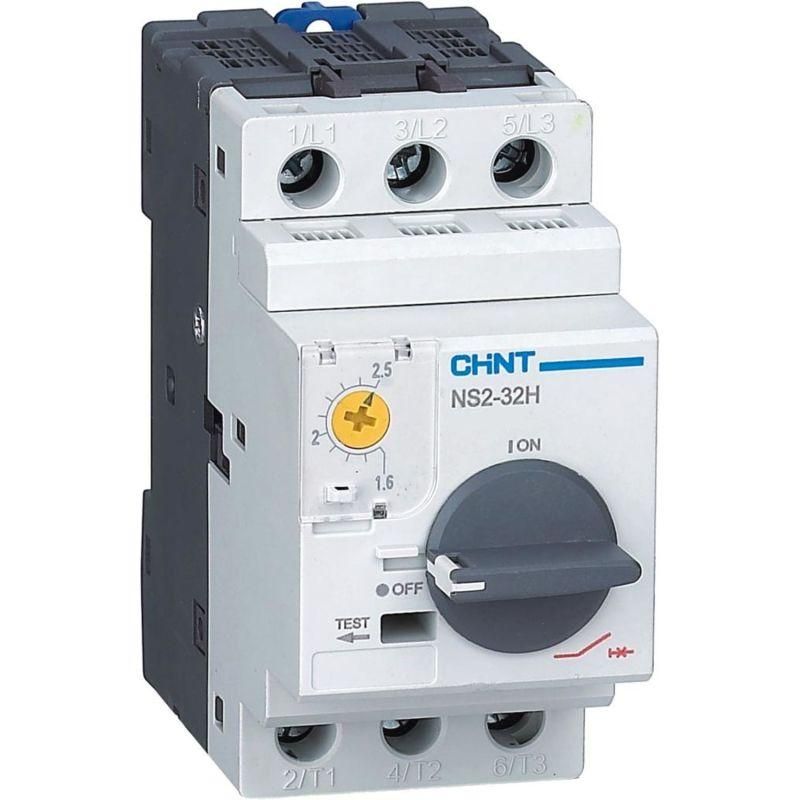

Выключатель автоматический защиты двигателя NS2-32H 13-18А с поворотной ручкой (R) | 253603 CHINT

Автоматический выключатель защиты двигателя CHINT NS2-32H 13-18А с поворотной ручкой предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Этот аппарат сочетает надёжную механическую конструкцию с точным тепловым расцепителем и подходит для установки в силовые щиты промышленного оборудования.

Назначение и область применения

CHINT NS2-32H 13-18А используется для защиты трёхфазных электродвигателей мощностью до 11 кВт при напряжении 400 В. Он обеспечивает отключение цепи при длительном превышении рабочего тока (перегрузка) и при внезапном скачке тока (короткое замыкание). Применяется на станках, насосах, компрессорах, конвейерах и других устройствах с частыми пусками.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы двигателя одновременно.
• Номинальный ток: 18 А - максимальный постоянный ток, который выключатель может проводить без отключения. Диапазон регулировки теплового расцепителя - 13–18 А.
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Ток короткого замыкания: 223 А - минимальная величина тока, при которой срабатывает магнитный расцепитель (быстрый отказ).
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды. Подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

CHINT NS2-32H 13-18А устанавливается на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением от 1 до 16 мм2. Для правильного монтажа важно соблюдать момент затяжки контактов - не более 1,8 Нм. Поворотная ручка позволяет легко визуально определить положение аппарата: «Вкл», «Выкл» или «Трип» (сработало).

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2 и IEC/EN 60947-4-1 для устройств управления двигателем. Обеспечивает изоляционную прочность и термическую стабильность при работе в условиях повышенной температуры окружающей среды до +40 C.

Преимущества

• Механизм поворотной ручки снижает риск случайного включения/выключения благодаря четкому позиционированию.
• Улучшенная система теплового расцепления минимизирует ложные срабатывания при кратковременных перегрузках.
• Индикация состояния через цветовое отличие положений ручки (зелёный - включен, красный - сработал).
• Высокая коммутационная способность (50 кА) гарантирует работу даже в сетях с высокими токами КЗ.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование во влажных, запылённых или открытых зонах.
• Не имеет функции дифференциальной защиты - требует отдельного УЗО при необходимости защиты человека от поражения током.
• Работает только в диапазоне температур от –5 C до +40 C; при более низких температурах возможны задержки срабатывания теплового элемента.

Примеры использования

• Защита трехфазного асинхронного двигателя насоса в системе водоснабжения.
• Контроль питания привода конвейера на пищевом производстве.
• Подключение воздушного компрессора в мастерской с частыми пусками.

Практические советы

• Выбирая CHINT NS2-32H 13-18А, проверьте номинальный ток двигателя - он должен попадать в диапазон 13–18 А. Если двигатель потребляет 19 А - выбирайте следующий шаг по току.
• Перед первым включением убедитесь, что ручка находится в положении «Выкл». После срабатывания её необходимо перевести вниз, затем снова вверх - чтобы сбросить трип-состояние.
• Не используйте этот аппарат вместо рубильника - он не рассчитан на частые ручные операции включения/отключения под нагрузкой.
• Для обслуживания рекомендуется периодически осматривать контакты на наличие нагара и окисления - особенно в помещениях с высокой влажностью.
