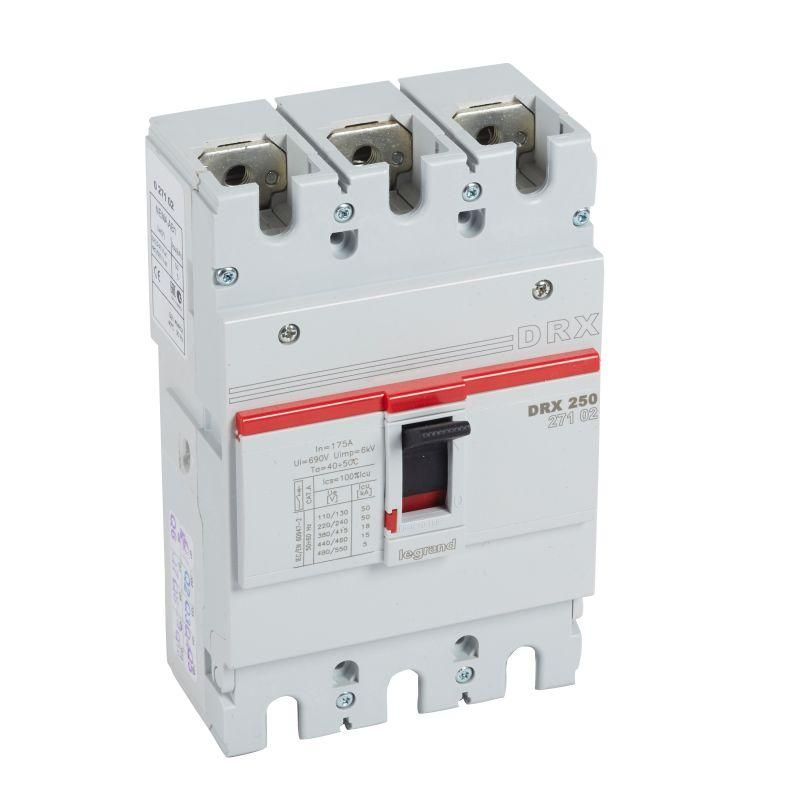

Выключатель автоматический 3п 175А 18кА DRX250 стационарн. Leg 027102 Legrand

Автоматический выключатель 3-полюсный 175А 18кА DRX250 фиксированный от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Этот аппарат - часть надёжной серии DRX, созданной для стационарного монтажа на DIN-рейку с базовым набором функций и высокой отказоустойчивостью.

Назначение и область применения

Автоматический выключатель 3-полюсный 175А 18кА DRX250 фиксированный защищает трёхфазные силовые цепи с рабочим напряжением до 415 В. Подходит для использования в распределительных щитах промышленных объектов, производственных линий, насосных станций, систем вентиляции и других местах, где требуется надёжная защита от перегрузок и КЗ. Применяется там, где важна простота, долговечность и соответствие российским нормам.

Технические характеристики

• Номинальный ток: 175 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Номинальная отключающая способность: 18 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Номинальное напряжение: 415 В - допустимое рабочее напряжение в трёхфазной сети
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту от КЗ (мгновенно) и перегрузок (с задержкой)
• Диапазон регулировки срабатывания КЗ: 1750 А - порог сработки мгновенного расцепителя установлен в 10×Iн, не поддаётся изменению
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Конструктивное исполнение: стационарное - не предусматривает возможность съёмного монтажа
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ)
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Количество переключающих контактов: 1 - один контакт для управления внешним оборудованием (например, сигнализацией)
• Способ монтажа: на DIN-рейку - совместим со стандартными рейками шириной 35 мм

Совместимость и монтаж

Автоматический выключатель 3-полюсный 175А 18кА DRX250 фиксированный устанавливается на DIN-рейку типа 35 мм. Монтаж выполняется путём защёлкивания - никаких болтов или инструментов не требует. Поскольку конструкция стационарная, устройство нельзя демонтировать без отключения питания и отсоединения проводов. Для подключения используйте кабели с площадью сечения, соответствующей номинальному току 175 А - рекомендовано 50–70 мм2 медного провода. Убедитесь, что зажимы плотно затянуты, чтобы избежать нагрева.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Серия DRX прошла сертификацию в РФ и имеет подтверждённую надёжность в условиях российских сетей. Защита по минимальному напряжению предотвращает запуск оборудования при аварийном проседании сети, снижая риск повреждений. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях без корпуса или бокса.

Преимущества

• Фиксированная уставка по КЗ - исключает случайную настройку, повышает надёжность
• Визуальный индикатор расцепления - позволяет быстро определить причину отключения без тестирования
• Защита от недостаточного напряжения - предотвращает работу оборудования при нештатных режимах
• Производится в России - гарантирует совместимость с местными условиями и срок службы в российской сети
• Лёгкий монтаж на DIN-рейку - экономит время при сборке щитов

Ограничения применения

• Не подходит для мобильных или съёмных установок - конструкция стационарная
• IP30 не защищает от влаги - запрещено использование в открытых, влажных или пыльных средах без дополнительной защиты
• Нельзя менять уставки - не подходит для задач, требующих гибкой настройки тока срабатывания
• Максимальная отключающая способность - 18 кА; для более мощных КЗ (до 36 кА) нужны другие модели серии DRX
• Только три полюса - не используется в однофазных цепях без адаптеров

Примеры использования

• Главный входной автомат в промышленном щите для станков с трёхфазным питанием
• Защита группы двигателей на конвейере с суммарным током около 170 А
• Щит распределения энергии на складском комплексе с нагрузкой до 175 А
• Цепь питания системы вентиляции в производственном помещении

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 175 А - лучше иметь запас 10–15%
• При использовании в холодных помещениях учтите возможное увеличение времени срабатывания теплового расцепителя
• Обязательно подпишите автомат на щите - индикатор расцепления покажет, что он сработал, но не почему именно
• Для контроля состояния сети подключите переключающий контакт к световому индикатору или PLC
• Если нужна большая отключающая способность (до 36 кА) - рассмотрите модель DRX250 с другим значением Icu
• Не используйте этот выключатель в качестве главного рубильника - он не предназначен для частых операций включения/выключения
