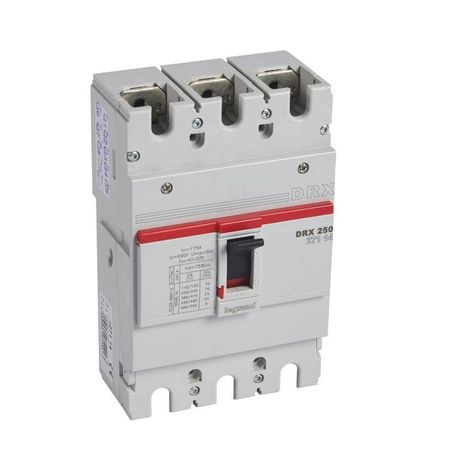

Выключатель автоматический 3п 175А 25кА DRX250 стационарн. Leg 027114 Legrand

Автоматический выключатель Legrand DRX 250, артикул 027114 - трёхполюсное устройство на 175 А с фиксированной отключающей способностью 25 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий. Устройство смонтировано на DIN-рейку, имеет механический привод и подходит для промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель Legrand DRX 250 защищает силовые цепи переменного тока с напряжением до 415 В. Он используется там, где требуется надёжная защита от сверхтоков: в щитах управления станков, конвейеров, систем вентиляции, насосных групп и других промышленных установках. Также применяется в распределительных щитах торговых центров, складских комплексов и объектов ЖКХ. Модель не рассчитана на частые операционные включения/выключения - её задача - аварийная защита, а не управление нагрузкой.

Технические характеристики

• Номинальный ток: 175 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Число полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 415 В - работает в сетях с линейным напряжением до 415 В (например, 380–400 В);
• Номинальная отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Уставка срабатывания по КЗ: 1750 А - мгновенное срабатывание происходит при токе выше этого значения;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от долговременной перегрузки и электромагнитную - от КЗ;
• Степень защиты: IP30 - защищён от доступа пальцев и предметов более 2,5 мм, но не от воды и пыли;
• Монтаж: на DIN-рейку шириной 35 мм;
• Привод: ручной - включение и отключение осуществляются рычагом;
• Указатель расцепления: есть - видно, что выключатель сработал, даже если он остаётся во включенном положении;
• Защита по минимуму напряжения: да - отключается при снижении напряжения ниже допустимого уровня, чтобы исключить самозапуск оборудования после восстановления питания;
• Переключающие контакты: один - позволяет подключить внешний сигнализатор состояния (например, контакт для контрольной лампы).

Совместимость и монтаж

Выключатель Legrand DRX 250 совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа достаточно зафиксировать корпус на рейке - никаких болтов или креплений не требует. Подключение проводов выполняется через верхние и нижние зажимы. Обязательно соблюдайте момент затяжки - не переусердствуйте, чтобы не повредить пластиковую часть. Поскольку модель фиксированная, она не предусматривает возможность демонтажа без отключения всей цепи. Перед установкой проверьте соответствие сечения кабеля: для 175 А рекомендуются медные жилы сечением не менее 50 мм2.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2. Применяет принципы двойной защиты: тепловой элемент реагирует на продолжительную перегрузку, магнитный - на внезапный скачок тока. Защита по минимальному напряжению обеспечивает безопасность при сбоях сети, предотвращая неконтролируемый запуск механизмов. Серия DRX произведена в России, что гарантирует соответствие требованиям ЕАЭС.

Преимущества

• Фиксированные уставки - не нуждается в настройке, снижает риск человеческой ошибки;
• Явный индикатор срабатывания - ускоряет диагностику отказов;
• Компактный форм-фактор - экономит место в щите;
• Наличие контакта для сигнализации - удобно для интеграции в системы учёта и контроля;
• Цена ниже аналогов с регулируемыми уставками - оптимальный вариант для базового проекта.

Ограничения применения

• Не подходит для сред с высокой запылённостью или влажностью - степень защиты IP30 не обеспечивает герметичность;
• Нельзя использовать в качестве рабочего рубильника - не рассчитан на частые включения/отключения;
• Отсутствует возможность изменения порога срабатывания - нельзя адаптировать под изменённые условия нагрузки;
• Не поддерживает модульные аксессуары (блокировки, дистанционные приводы) - ограниченная гибкость в сложных системах.

Примеры использования

• Главный входной автомат в распределительном щите производственного участка;
• Защита группы мощных двигателей (до 75 кВт каждый) на одном контуре;
• Щит управления конвейерной линией с несколькими приводами;
• Распределительный щит холодильного цеха с компрессорами повышенной мощности.

Практические советы

• Выбирая этот выключатель, убедитесь, что расчетный ток вашей нагрузки не превышает 175 А - лучше иметь запас 10–15 %;
• Проверьте, что сечение кабелей соответствует току - недостаточно большие жилы вызывают нагрев и выход устройства из строя;
• При использовании в условиях колебаний напряжения (частые просадки) - эта функция защиты будет работать, но не спасёт от импульсных помех;
• Если вам нужны регулируемые уставки или IP65 - выбирайте другую серию, например, DRX 250 с возможностью модификаций;
• Обязательно используйте указатель расцепления для быстрого выявления причины отключения - особенно в ночное время или при удалённом обслуживании.
