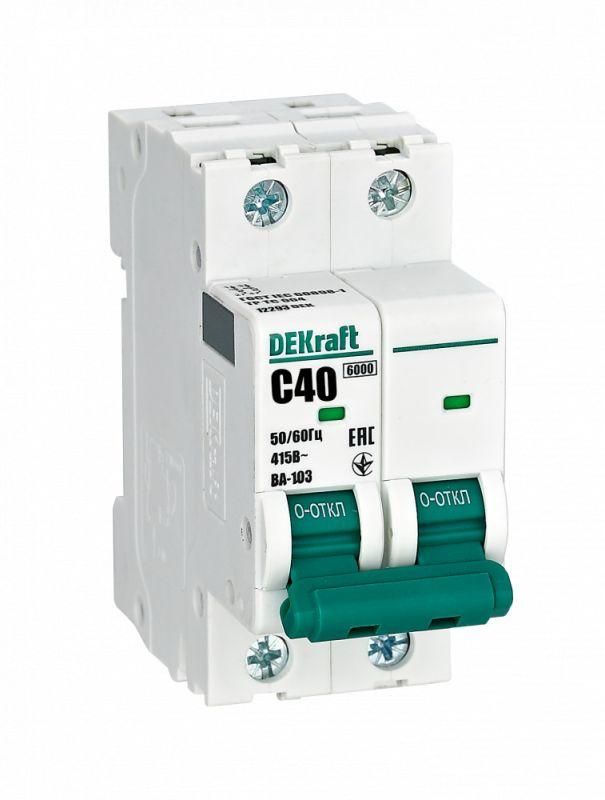

Автоматический выключатель ВА-103 2P 40А C 6кА новый - 12293DEK APC

Автоматический выключатель модульный двухполюсный 40А характеристика C 6кА ВА-103 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки в распределительных щитах жилых, офисных и промышленных объектов. Бренд DEKRAFT и артикул ВА-103 указывают на серийную продукцию, соответствующую требованиям к надежности и совместимости с DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 40А характеристика C 6кА ВА-103 предназначен для защиты групповых цепей переменного тока с номинальным током до 40 А. Подходит для обеспечения безопасности сетей освещения, розеточных контуров и оборудования с умеренным пусковым током. Устанавливается в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ) и этажных щитах.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 240 В - рабочее напряжение сети, для которой рассчитано устройство
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое не вызывает пробоя изоляции
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; идеально для обычных бытовых и коммерческих нагрузок
• Количество полюсов: 2 - одновременно отключает фазу и ноль, повышает безопасность при обслуживании
• Род тока: переменный (AC) - работает только в сетях 50/60 Гц
• Ширина: 2 модуля (17,5 мм × 2 = 35 мм) - занимает два места на DIN-рейке
• Глубина монтажа: 78,5 мм - требует достаточного внутреннего объема щита
• Степень защиты IP20 - защищен от доступа пальцев и крупных предметов, но не от пыли и воды
• Степень загрязнения 2 - допустимо использование в помещениях со средним уровнем запыления

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 40А характеристика C 6кА ВА-103 монтируется на стандартную DIN-рейку типа TS35. Для правильной установки требуется свободное место глубиной не менее 78,5 мм. Соединение проводов осуществляется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Напряжение питания не выше 240 В AC, частота 50/60 Гц. Выключатель совместим с другими изделиями серии ВА-103, что позволяет собирать унифицированные щиты.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60898-1 для автоматических выключателей для домашних и аналогичных применений. Отключение происходит за счет теплового и электромагнитного расцепителей: первый реагирует на длительную перегрузку, второй - на внезапный скачок тока. Защита от короткого замыкания гарантирована до 6 кА. Максимальное напряжение изоляции 500 В обеспечивает безопасность даже при кратковременных бросках напряжения.

Преимущества

• Двухполюсное исполнение - полностью отключает цепь, исключая риск наличия потенциала на одном из проводов после отключения
• Кривая “C” - оптимальна для типовой нагрузки: светильники, розетки, маломощные приборы
• Фиксированная ширина 2 модуля - легко планируется расположение в щите
• Поддержка дополнительной комплектации - можно установить блоки сигнализации, расцепители минимального напряжения, дугогасительные камеры
• Серия ВА-103 проверена временем - используется в тысячах проектов по всей России и странах СНГ

Ограничения применения

• Не для цепей с высокими пусковыми токами (например, мощные насосы, компрессоры, большие двигатели) - для них нужна кривая D
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне помещений или в сырых зонах (ванная, подвал без гидроизоляции)
• Запрещено использовать в сетях постоянного тока (DC) - только переменный ток 50/60 Гц
• Максимальный ток 40 А - не подходит для вводных автоматов в квартирах с мощными нагревательными приборами (>9 кВт)

Примеры использования

• Защита группы розеток в офисе или квартире
• Обеспечение безопасности осветительной цепи в торговом зале
• Отдельный автомат для кондиционера мощностью до 8,5 кВт (при условии, что пусковой ток не превышает 10×40 А)
• Групповая защита в этажном щите многоэтажного дома

Практические советы

• Выбирая автомат, всегда сверьте суммарную мощность всех подключаемых приборов - она не должна превышать 9,6 кВт (40 А × 240 В)
• При сборке щита используйте провода сечением не менее 6 мм2 для медных жил - этого достаточно для 40 А
• Если в цепи есть двигатель или трансформатор - выбирайте кривую D вместо C
• Проверьте глубину вашего щита перед заказом: 78,5 мм - это минимум, лучше иметь запас 10–15 мм
• Для удобства диагностики отметьте каждый автомат этикеткой с указанием защищаемой цепи
