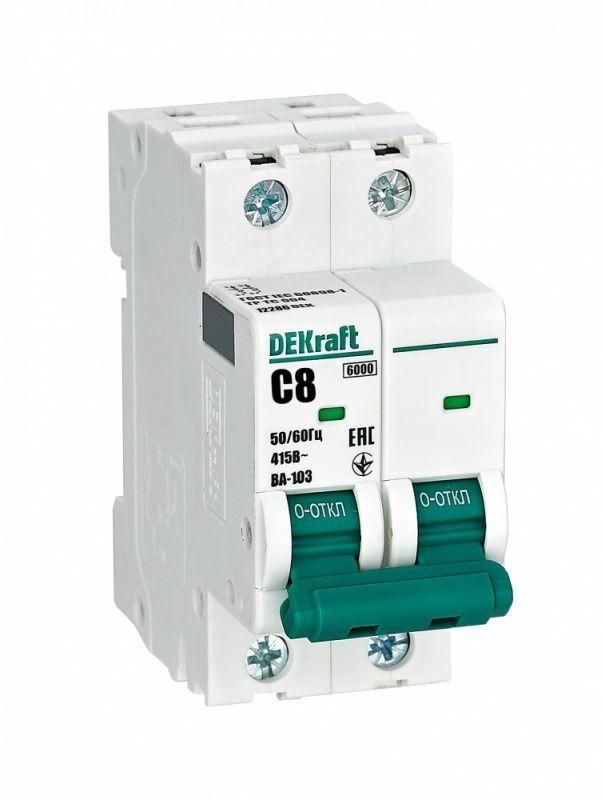

Автоматический выключатель ВА-103 2P 8А C 6кА новый - 12286DEK APC

Автоматический выключатель ВА-103 от DEKraft - двухполюсный защитный аппарат на 8 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты цепей освещения, бытовых и промышленных нагрузок. Устройство монтируется на DIN-рейку и полностью совместимо с корпусами DEKraft и Systeme Electric.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений. Благодаря характеристике C и отключающей способности 6 кА, устройство может применяться в качестве вводного автомата на объектах с умеренной пусковой нагрузкой - например, для групп розеток, светильников, маломощных насосов и оборудования с плавным запуском.

Технические характеристики

• Номинальный ток: 8 А
• Количество полюсов: 2
• Номинальное напряжение: 240 В AC
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходящая для нагрузок с умеренным пусковым током (например, лампы, нагреватели, малые двигатели)
• Частота: 50/60 Гц
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и воды; предназначен для внутренней установки в сухих помещениях
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольших проводящих загрязнений
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 78,5 мм
• Способ монтажа: на DIN-рейку типа TS35
• Возможно подключение дополнительных аксессуаров с левой стороны

Совместимость и монтаж

ВА-103 совместим со всеми стандартными DIN-рейками и корпусами DEKraft, Systeme Electric. Монтаж осуществляется путём фиксации на рейке с помощью защёлки на задней части корпуса. Для правильной установки важно соблюдать глубину монтажа - 78,5 мм - чтобы обеспечить свободный доступ к контактам и не препятствовать работе боковых охладителей. Дополнительные аксессуары (например, блоки сигнализации, расцепители) можно устанавливать только слева от основного устройства.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов для автоматических выключателей класса B и C. Напряжение изоляции 500 В обеспечивает безопасную работу при сетевых колебаниях до этого значения. Индикатор состояния контактов через окошко позволяет визуально определить, находится ли выключатель во включенном или отключенном состоянии, даже если рукоятка заблокирована или закрыта крышкой.

Преимущества

• Повышенная механическая прочность благодаря 5 монолитным заклёпкам - снижает риск деформации корпуса при ударах или вибрациях
• Боковые каналы охлаждения обеспечивают стабильную работу при повышенных температурах внутри щита
• Индикатор положения контактов - удобен для диагностики без вскрытия щита
• Поддержка установки аксессуаров - позволяет расширять функциональность без замены самого автомата
• 100%-я совместимость с популярными сериями DEKraft и Systeme Electric - упрощает замену и сборку щитов

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, пыли или на улице - степень защиты IP20 исключает использование в открытых или сырых местах
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы); для них лучше выбрать характеристику D
• Запрещено подключать нагрузку выше 8 А - возможен выход из строя или ложное срабатывание
• Дополнительные аксессуары можно устанавливать только слева - справа места нет, нельзя комбинировать с другими типами модулей

Примеры использования

• Защита группы розеток в квартире или офисе
• Вводной автомат в этажном щите для нескольких квартир
• Щит управления освещением в производственном цеху
• Распределительный автомат для тепловентиляторов, водонагревателей, систем отопления

Практические советы

• Перед установкой проверьте соответствие нагрузки номинальному току - суммарная мощность подключаемых устройств не должна превышать 1920 Вт (8 А × 240 В)
• При сборке щита оставляйте минимум 10–15 мм зазора вокруг ВА-103 для лучшей теплоотдачи
• Если требуется сигнализация срабатывания - используйте только аксессуары, совместимые с левой стороной устройства
• При замене старого автомата - сверьте ширину (2 модуля) и глубину (78,5 мм) с имеющимся местом в щите
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые контакты и вызвать перегрев
