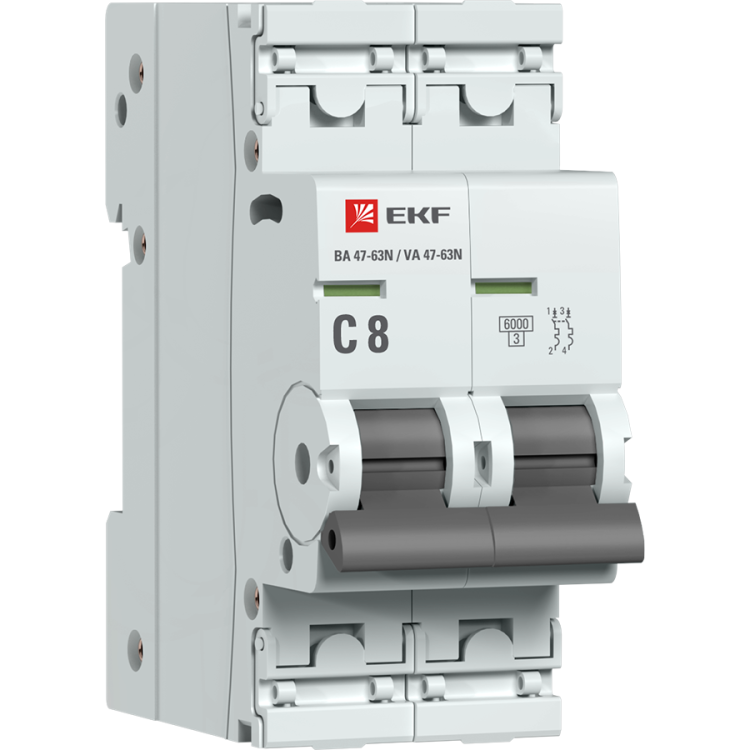

Автоматический выключатель 2P 8А (C) 6кА ВА 47-63N PROxima - M636208C EKF

Автоматический выключатель двухполюсный 8А (C) 6кА ВА 47-63N PROxima EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, выполненный в компактном корпусе, подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Бренд EKF и артикул m636208c указывают на серию PROxima - проверенную временем линейку устройств с улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель двухполюсный 8А (C) 6кА ВА 47-63N PROxima EKF защищает однофазные сети переменного тока с частотой 50 Гц. Он применяется для защиты групповых линий освещения, розеток, бытовых приборов и маломощного оборудования. Подходит для установки в квартирных, общественных и производственных щитках. Номинальный ток 8 А позволяет использовать его там, где нагрузка не превышает около 1,8 кВт при 230 В.

Технические характеристики

• Номинальное напряжение: 230 В (рабочее), до 660 В (изоляция)
• Номинальный ток: 8 А
• Количество полюсов: 2
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, небольшие двигатели)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Тип тока: переменный (AC)
• Сечение подключаемого провода: 1–16 мм2 - совместим с медными проводами стандартного сечения
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Рабочая температура: от -25C до +50C - подходит для установки в неотапливаемых помещениях
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 50 мм - требует достаточного пространства внутри щита
• Частота: 50 Гц
• Степень загрязнения: 2 - рассчитан на нормальные условия без значительного количества пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка на задней части корпуса - достаточно прижать выключатель к рейке до характерного щелчка. Клеммы расположены сверху и снизу, позволяют подключать провода сечением 1–16 мм2. Удобная рукоятка управления легко переводится в положение «ON»/«OFF». Пластиковая крышка над клеммами защищает от случайного прикосновения и позволяет опломбировать аппарат - важно для контролируемых объектов. Монтаж возможен в любом положении, но рекомендуется вертикальное - согласно требованиям стандарта.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima EKF соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных применений. Сертифицирован для работы в сетях с напряжением до 230 В и имеет исполнение IP20, что гарантирует защиту от прикосновения к токоведущим элементам. Усиленный корпус с дополнительными заклепками повышает механическую прочность и долговечность. Цветовой индикатор на передней панели показывает реальное состояние контактов: красный - «включен», белый - «выключен».

Преимущества

• Улучшенная конструкция корпуса - повышенная жесткость и надежность благодаря дополнительным заклепкам
• Защитные крышки над клеммами - исключают несанкционированный доступ и позволяют пломбировать устройство
• Цветной индикатор состояния - наглядно показывает, включен или выключен автомат, даже при закрытом щите
• Широкий диапазон сечений проводов - 1–16 мм2 - снижает необходимость в переходниках
• Долгий срок гарантии - 84 месяца (7 лет) - подтверждает высокую надежность производства

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже -25C или выше +50C - не подходит для экстремальных условий
• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или открытых местах (улитки, улицы, бассейны)
• Характеристика C - не подходит для мощных двигателей или оборудования с очень высоким пусковым током (например, большие компрессоры); для них требуется тип D
• Только для переменного тока - не работает в цепях постоянного тока
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Подключение осветительных приборов с люминесцентными или LED-лампами
• Щиток на этаже многоквартирного дома для одной или нескольких комнат
• Электрооборудование небольшого цеха: точечные станки, воздушные насосы, конвейеры с малой мощностью
• Распределительный щит в гараже или на даче

Практические советы

• При выборе автомата убедитесь, что суммарная мощность всех подключенных устройств не превышает 1,8 кВт (при 230 В и 8 А)
• Проверьте глубину вашего щита - минимум 50 мм необходимо для свободного монтажа и открывания крышек
• Если в цепи есть двигатель или оборудование с пуском под нагрузкой - рассмотрите вариант с характеристикой D вместо C
• Для защиты от поражения током обязательно используйте этот автомат вместе с УЗО
• При монтаже затягивайте клеммы усилием рук - переусиливать не нужно; перетянутые винты могут повредить провод
• Обратите внимание на цвет индикатора после установки - он должен четко соответствовать положению рукоятки
