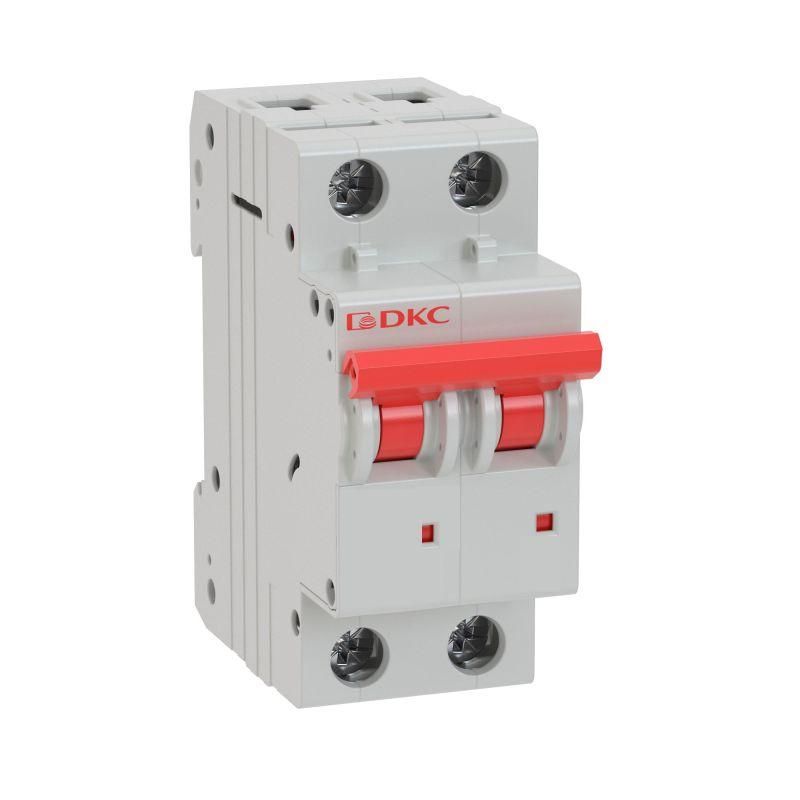

Выключатель автоматический двухполюсный YON MD63-2C10-10 10kA | DKC ДКС

Автоматический выключатель модульный 2П 10А C 10кА MD63 от бренда YON (группа DKC) - надёжное устройство для защиты бытовых и промышленных сетей от перегрузок и коротких замыканий. Артикул md63-2c10-10 соответствует требованиям DIN и подходит для установки на стандартную рейку.

Назначение и область применения

Автоматический выключатель модульный 2П 10А C 10кА MD63 защищает электрические цепи переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасное отключение при длительной перегрузке или аварийном коротком замыкании. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании оборудования.

Подходит для использования в щитах жилых домов, офисов, производственных участках, где требуется защита двухпроводных цепей: освещения, розеточных групп, тепловых приборов, насосов и маломощных двигателей.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 - одновременно отключаются фаза и нейтраль, что повышает безопасность при ремонте.
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током (например, люминесцентные светильники, насосы, компрессоры).
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 230 В (рабочее), 400 В (максимальное) - совместим с однофазными сетями 230/400 В.
• Частота: 50 Гц - предназначено для сетей стандарта Европы и России.
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды - используется только внутри закрытых щитов.
• Поперечное сечение провода: до 25 мм2 - можно подключать медные провода большого сечения, включая многожильные.
• Рабочая температура: от –60 C до +40 C - работает даже в холодных помещениях (например, на открытых площадках в зимний период).
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные помехи).
• Класс токоограничения: 3 - снижает энергию короткого замыкания, защищая оборудование после точки установки.
• Категория перенапряжения: IV - рассчитан на установку на входе электроустановки, в том числе в распределительных щитах зданий.

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Глубина монтажа составляет 75 мм - учтите этот размер при выборе корпуса шкафа.

Выключатель имеет возможность подключения независимого расцепителя и вспомогательных контактов - они устанавливаются дополнительно и требуют отдельного заказа. Эти элементы позволяют удалённо отключать автомат или сигнализировать о его состоянии через систему управления.

С коммутируемым нейтральным проводником - значит, при отключении размыкаются и фаза, и ноль. Это важно для безопасности при работах на оборудовании, особенно там, где возможна обратная подача напряжения через нейтраль.

Безопасность и стандарты

Автоматический выключатель модульный 2П 10А C 10кА MD63 соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Применяется в соответствии с правилами ПУЭ для защиты внутренних электросетей. Класс токоограничения 3 и категория перенапряжения IV обеспечивают высокую степень защиты оборудования и персонала.

Преимущества

• Двухполюсное исполнение гарантирует полное отключение цепи - исключает риск оставления одного провода под напряжением.
• Характеристика “C” хорошо сочетается с типичными бытовыми и промышленными нагрузками - меньше ложных срабатываний при запуске моторов.
• Широкий диапазон рабочих температур делает его пригодным для использования в неотапливаемых помещениях и на объектах с экстремальными условиями.
• Поддержка внешних модулей (расцепители, контакты) даёт гибкость для интеграции в системы автоматизации.
• Высокая отключающая способность (10 кА) обеспечивает надёжность даже в условиях слабой сети или рядом с трансформаторными подстанциями.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не защищает от влаги и пыли.
• Не рекомендуется для защиты мощных двигателей с высоким пусковым током (>5–7×Iн); лучше выбрать характеристику D.
• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц.
• Запрещено использовать в местах с уровнем загрязнения выше 3 - не применяйте в сырых, пыльных или химически активных средах без дополнительной защиты.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отключение контура освещения с люминесцентными лампами.
• Щитовая защита для насоса водоснабжения или вентилятора.
• Входной автомат в распределительном щите дома или производственного цеха.
• Цепь нагревательного прибора (бойлер, теплый пол) с коммутируемым нулём.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение подводящих проводов не превышало 25 мм2 - иначе контакт будет греться.
• При установке в щит с ограниченной глубиной - убедитесь, что свободно помещается весь модуль (75 мм).
• Если нужна дистанционная блокировка или сигнал состояния - заранее закажите совместимые модули (независимый расцепитель, вспомогательные контакты).
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока. Для защиты людей добавьте отдельное УЗО перед этим выключателем.
• При замене старого автомата - сверьте характеристику (C), номинал (10 А) и количество полюсов - не меняйте их без необходимости.
