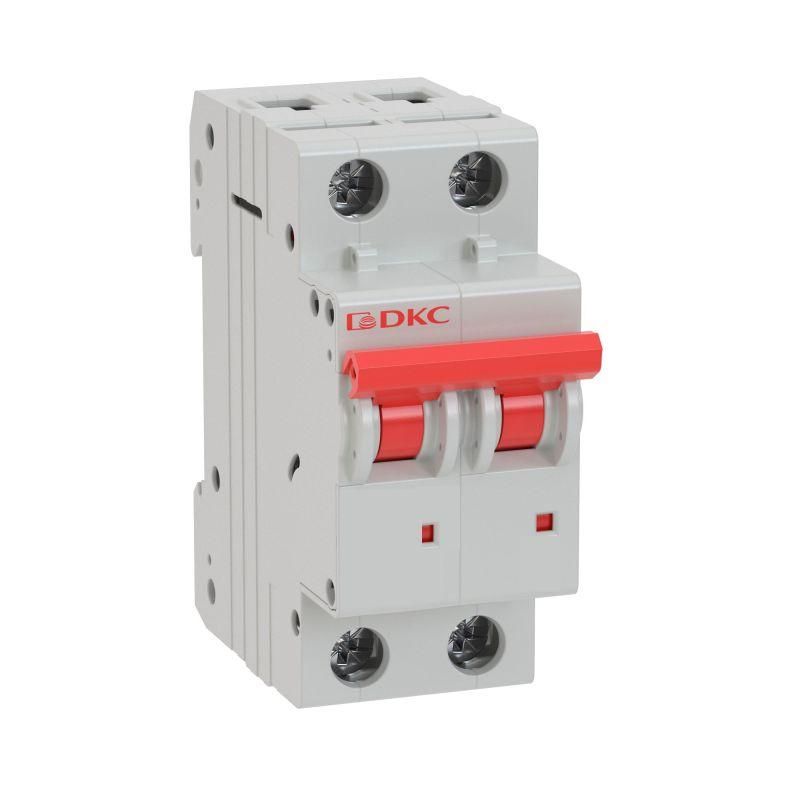

Выключатель автоматический двухполюсный YON MD63-2C50-6 6kA | DKC ДКС

Автоматический выключатель модульный 2 полюса 50 А 6 кА характеристика C от бренда YON (группа DKC), артикул md63-2c50-6, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках с переменным током. Устройство монтируется на DIN-рейку и совместимо с большинством щитовых решений.

Назначение и область применения

Автоматический выключатель модульный 2 полюса 50 А 6 кА характеристика C используется для защиты однофазных и трехфазных цепей с рабочим напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную коммутацию нагрузки, предотвращает повреждение оборудования при длительной перегрузке и внезапном коротком замыкании. Подходит для установки в жилых домах, офисах, производственных помещениях, на объектах с высокими пусковыми токами - например, для питания двигателей, насосов, компрессоров, конвейеров и освещения.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Характеристика расцепления: C - срабатывает при токе 5–10 крат от номинала, оптимальна для устройств с умеренными пусковыми токами (электродвигатели, светильники);
• Номинальное напряжение: 230 В (рабочее), 4 кВ (импульсное) - выдерживает кратковременные скачки напряжения;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 2 - защищает два фазных провода одновременно, нейтральный проводник проходит через контактную группу без отключения;
• Сечение проводника: до 25 мм2 - позволяет подключать мощные медные кабели;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; не предназначен для открытого монтажа вне щита;
• Ширина: 2 модуля (36 мм) - занимает стандартное место на DIN-рейке;
• Глубина монтажа: 75 мм - требует достаточного внутреннего объема щита;
• Рабочий диапазон температур: от –60 C до +40 C - работает в холодных условиях, но не рекомендуется для установки на улице без термокожуха;
• Класс токоограничения: 3 - снижает энергию короткого замыкания, защищая оборудование;
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание);
• Степень загрязнения: 3 - допустимо применение в помещениях со значительным количеством пыли и проводящего мусора (производственные цеха).

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 50 А 6 кА характеристика C монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 25 мм2. Максимальный момент затяжки - не более 2,5 Нм. Устройство совместимо с другими элементами серии MCB от YON/DKC: можно дополнительно установить независимый расцепитель (для удаленного отключения) и вспомогательные контакты (для сигнализации состояния). Эти модули устанавливаются справа от основного автомата и заказываются отдельно.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Применяет классическую систему теплового и электромагнитного расцепления, обеспечивающую надежную защиту. Конструкция исключает самопроизвольное срабатывание при нормальных условиях эксплуатации. Отключение происходит при достижении порога тока, что минимизирует риск возгорания.

Преимущества

• Устойчивость к кратковременным перегрузкам благодаря характеристике C - не ложно срабатывает при запуске двигателя;
• Высокая отключающая способность (6 кА) - подходит для сетей с большой потенциальной короткозамкнутой мощностью;
• Поддержка расширяемости - возможность добавления вспомогательных модулей без замены всего устройства;
• Надежная механическая прочность корпуса и качественная изоляция - долгий срок службы даже в сложных условиях;
• Совместимость с широким спектром щитового оборудования - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность;
• Запрещено использовать в цепях постоянного тока - только для переменного тока 50 Гц;
• Не подходит для защиты светодиодных источников света с активными выпрямителями - возможны ложные срабатывания из-за высоких импульсных токов;
• Требуется минимальная глубина щита 75 мм - не подходит для узких или старых щитков;
• Нельзя устанавливать рядом с источниками сильного нагрева - верхний предел температуры +40 C ограничен.

Примеры использования

• Защита силовой линии для промышленного компрессора мощностью 11 кВт;
• Обеспечение безопасности группы розеток в мастерской с электроинструментом;
• Отключение цепи питанием насосной станции в котельной;
• Щитовая защита в административном здании на входе в этажный распределительный щит.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность всех подключённых устройств не превышала 11,5 кВт (при 230 В и cosφ=1);
• При использовании в цепях с электродвигателями убедитесь, что пусковой ток не превышает 10×50 А = 500 А - иначе возможны ложные отключения;
• Для удобства обслуживания используйте вспомогательные контакты - они позволят подключить сигнал «выключен» к пульту управления;
• При монтаже соблюдайте порядок подключения: фаза - на вход, выход - на нагрузку. Нейтраль проходит через, но не отключается;
• Не закрывайте автомат пластиковыми крышками или материалами, препятствующими теплоотводу - это может вызвать преждевременное срабатывание.
