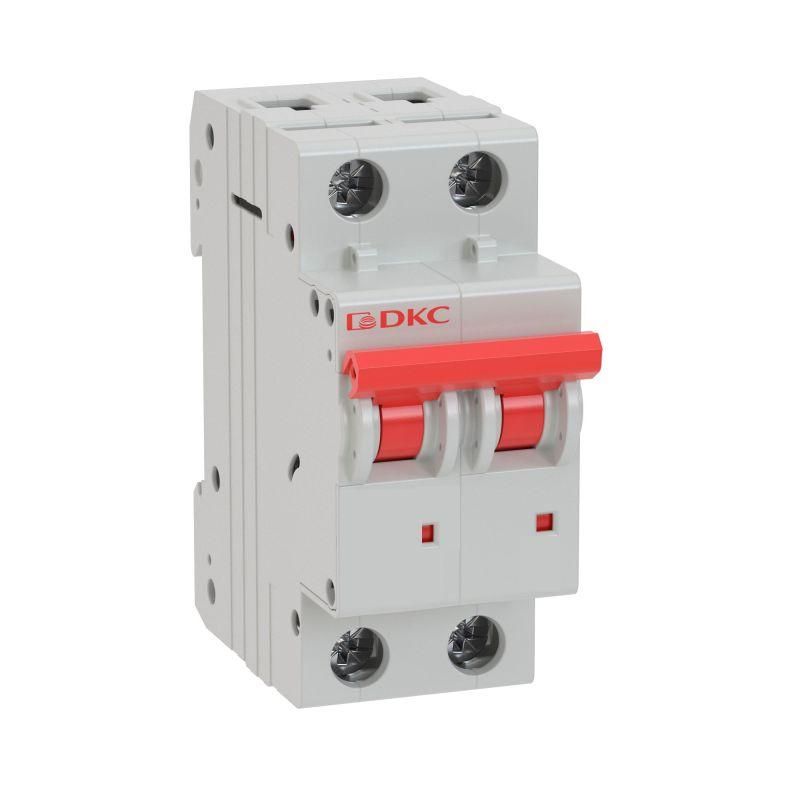

Выключатель автоматический двухполюсный YON MD63-2C6-6 6kA | DKC ДКС

Автоматический выключатель модульный двухполюсный 6А 6кА характеристика C от бренда YON (группа DKC), артикул md63-2c6-6, предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, рассчитано на работу в сетях 230 В переменного тока и подходит для установки в щитах жилых домов, офисов и производственных объектов.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 6А 6кА характеристика C защищает электрические цепи с нагрузкой до 6 А от повреждений при перегрузках и коротких замыканиях. Он обеспечивает безопасное включение и отключение цепей вручную. Подходит для использования в однофазных сетях с напряжением до 230 В, частотой 50 Гц. Применяется в распределительных щитах квартир, частных домов, малых предприятий, где требуется надёжная защита групповых линий - освещения, розеток, бытовой техники.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой предназначен выключатель
• Номинальная отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую устройство может безопасно прервать
• Характеристика срабатывания: C - тип расцепления, подходящий для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Количество полюсов: 2 - одновременно отключаются фаза и нейтраль, что соответствует требованиям безопасности для однофазных цепей
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов, совместим со всеми популярными щитками
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (обычно 18 мм каждый, итого 36 мм)
• Глубина монтажа: 75 мм - минимальная глубина щита, необходимая для свободной установки и работы механизма
• Поперечное сечение провода: до 25 мм2 - позволяет подключать медные провода большого сечения, включая многожильные
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды
• Рабочая температура: от -60C до +40C - допустимый диапазон для установки в неотапливаемых помещениях, на улице (в закрытых щитах)
• Категория перенапряжения IV - предназначено для установки на входе в здание, где возможны высокие скачки напряжения
• Класс токоограничения 3 - быстрое ограничение тока при КЗ, снижающее тепловую нагрузку на проводку
• С коммутируемым нейтральным проводником - нейтраль также размыкается при отключении, что повышает безопасность при обслуживании

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 6А 6кА характеристика C (артикул md63-2c6-6) совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно защёлкнуть корпус на рейке. Подключение проводов осуществляется через верхние или нижние зажимы - в зависимости от схемы подвода питания. Максимальное сечение провода - 25 мм2, рекомендуется использовать обжимные наконечники для многожильных проводов. Выключатель можно комбинировать с дополнительными модулями: независимым расцепителем и вспомогательными контактами, которые устанавливаются отдельно и требуются по запросу.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2 и имеет класс токоограничения 3, обеспечивающий быстрое гашение дуги при аварии. Категория перенапряжения IV гарантирует устойчивость к импульсным перенапряжениям, возникающим при молниях или включении крупных потребителей. Коммутация нейтрали повышает уровень безопасности при ремонте - полностью отключается цепь. IP20 не предусматривает защиту от влаги, поэтому применение возможно только внутри сухих щитов.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нейтрали - соответствие современным требованиям ПУЭ
• Характеристика “C” оптимальна для смешанных нагрузок: освещение, бытовые приборы, малые двигатели
• Высокая отключающая способность (6 кА) - подходит для участков с высокой потенциальной мощностью КЗ
• Поддержка больших сечений проводов (до 25 мм2) - удобно при использовании силовых кабелей
• Широкий диапазон рабочих температур - возможность установки в холодных помещениях (гаражи, подвалы)
• Совместимость с дополнительными модулями - гибкая настройка функционала под нужды системы

Ограничения применения

• Не предназначен для трёхфазных систем - используется только в однофазных сетях
• Степень защиты IP20 исключает использование вне герметичных щитов - нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты
• Характеристика “C” не подходит для оборудования с очень высокими пусковыми токами (например, мощные сварочные аппараты, крупные насосы) - для них лучше выбрать характеристику “D”
• Не является УЗО - не защищает от утечек тока на землю; для этого требуется отдельное устройство
• Не рекомендуется для частого ручного включения/выключения - предназначен для аварийного отключения, а не для регулярного управления

Примеры использования

• Защита группы розеток в квартире с нагрузкой до 1,4 кВт (6 А × 230 В)
• Отключение осветительной линии с энергосберегающими лампами и LED-светильниками
• Щитовая защита в частном доме для комнаты с кондиционером, телевизором и зарядными устройствами
• Контроль линии для небольшого станка или компрессора в мастерской
• Функциональный элемент в распределительном щите на этаже многоэтажного дома

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность всех подключённых приборов не превышала 1,4 кВт (6 А × 230 В)
• Используйте провода сечением 2,5–4 мм2 для обычных розеточных линий - 25 мм2 - предельный максимум, применяйте только при необходимости
• При установке в старый щит убедитесь, что есть место минимум 36 мм по ширине и 75 мм по глубине
• Если требуется удалённое управление или сигнализация состояния - докупите независимый расцепитель или вспомогательные контакты
• Не используйте вместо него УЗО - для защиты от поражения током обязательно добавьте отдельное устройство
• Проверяйте маркировку перед монтажом: “C” - не путать с “B” (для освещения) или “D” (для двигателей)
