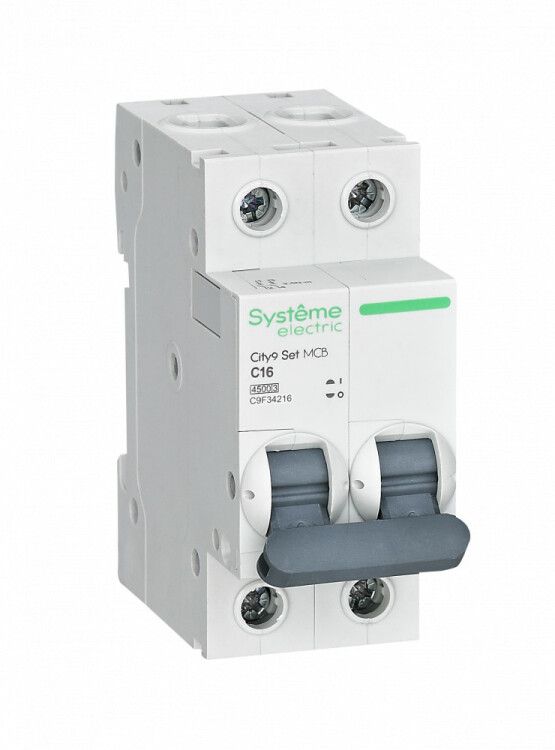

Выключатель автоматический модульный 2п C 16А 4.5кА City9 Set 230В SE C9F34216 APC

Автоматический выключатель модульный двухполюсный 16А характеристика С 4.5кА 230В от бренда Systeme Electric (артикул c9f34216) предназначен для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Этот аппарат встраивается в распределительные щиты на DIN-рейку и совместим с системой City9 SET.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А характеристика С 4.5кА 230В защищает одиночные группы потребителей: розеточные контуры, освещение, бытовую технику и оборудование мощностью до 3,5 кВт. Подходит для установки в жилых домах, офисах, малых производствах. Благодаря характеристике C и двум полюсам, он надёжно отключает цепи при кратковременных пусковых токах — например, при запуске двигателей насосов или компрессоров.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 230 В — рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 4,5 кА — максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пуском
• Количество полюсов: 2 — отключаются фаза и ноль одновременно
• С коммутируемым нейтральным проводником: да — нулевой провод также разрывается при аварии
• Модульная ширина: 2 М — занимает два модуля на DIN-рейке (36 мм)
• Глубина монтажа: 45 мм — требует минимальной глубины щита
• Степень защиты: IP20 — защита от прикосновений пальцами, но не от пыли и влаги
• Напряжение изоляции: 440 В — гарантирует безопасную работу при кратковременных скачках напряжения
• Частота: 50–60 Гц — работает в сетях стандарта Европы/РФ
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижает тепловые повреждения оборудования
• Способ монтажа: DIN-рейка — стандартный крепёж для распределительных щитов
• Степень загрязнения: 2 — допустимо использование в помещениях с обычным уровнем пыли и влажности

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 16А характеристика С 4.5кА 230В совместим со всеми типами DIN-реек шириной 35 мм. Для монтажа достаточно вставить устройство в рейку и защёлкнуть. Клеммы рассчитаны на медные провода сечением 0,5–2,5 мм². Нельзя использовать многожильные провода без наконечников — они могут ослабить контакт. Обязательно затягивайте зажимы моментом 0,8–1,0 Н·м — недостаточно плотный контакт вызывает нагрев.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1. Конструкция имеет класс токоограничения 3, что снижает риск возгорания при КЗ. Клеммы спроектированы так, чтобы предотвращать случайное попадание проводов в заклеммное пространство — это исключает короткие замыкания при обслуживании. Корпус изготовлен из ударопрочного самозагасающего пластика, устойчивого к перегреву.

Преимущества

• Двухполюсное отключение — полностью разрываются фаза и ноль, повышает безопасность при ремонте
• Механизм “мгновенной коммутации” — обеспечивает быстрый разрыв контактов даже при слабом усилии рычага
• 6 металлических заклёпок — увеличивают механическую прочность корпуса
• Индикатор положения — чётко видно, включен или отключен выключатель
• Совместимость с серией City9 SET — позволяет собирать щиты едиными элементами, удобно для сервиса и замены

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице — степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей с высокими импульсными токами (например, светодиодные драйверы, частотники) — лучше выбрать характеристику D
• Не рекомендован для промышленных линий выше 16 А — требуется более мощный автомат
• Не используется в сетях постоянного тока — только переменный ток 50–60 Гц

Примеры использования

• Защита розеточной группы в кухне с микроволновой печью и кофеваркой
• Отключение света и вытяжки в ванной комнате
• Щитовая защита для холодильника, стиральной машины и посудомоечной машины
• Линия питания небольшого станка с асинхронным двигателем (до 2,2 кВт)
• Распределительный щит в мастерской с несколькими группами розеток

Практические советы

• Выбирая автомат, проверьте, что сечение кабеля соответствует 16 А — для медного провода минимум 2,5 мм²
• При сборке щита используйте одинаковые автоматы серии City9 SET — это упрощает диагностику и замену
• Не устанавливайте этот автомат рядом с источниками тепла — температурный режим влияет на точность срабатывания
• Проверяйте состояние контактов каждые 2–3 года — особенно в местах с высокой влажностью
• Если часто срабатывает — проверьте нагрузку: возможно, нужен автомат с характеристикой D или большей номинальной мощностью
