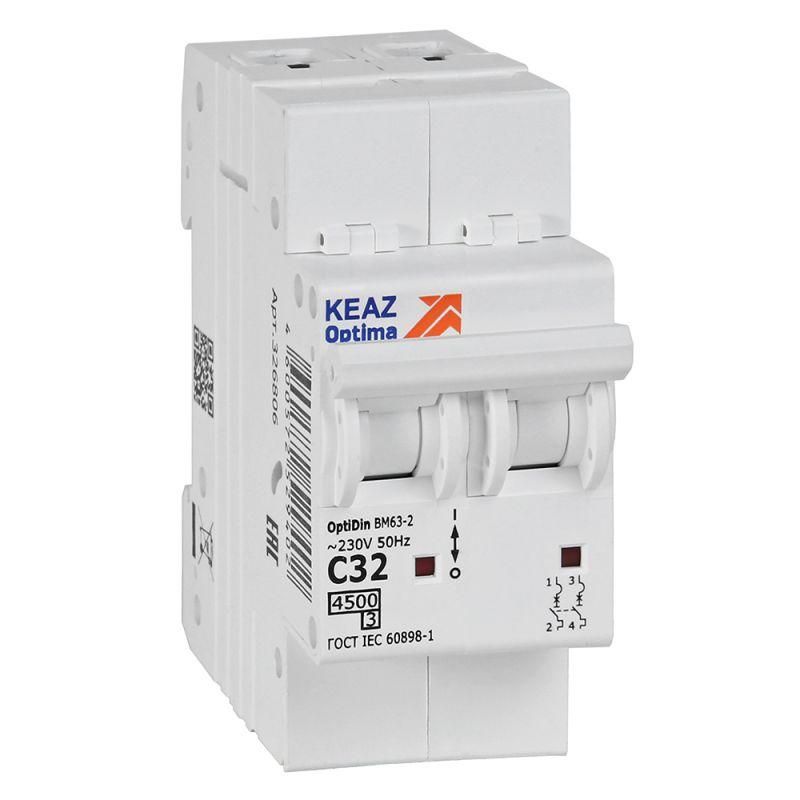

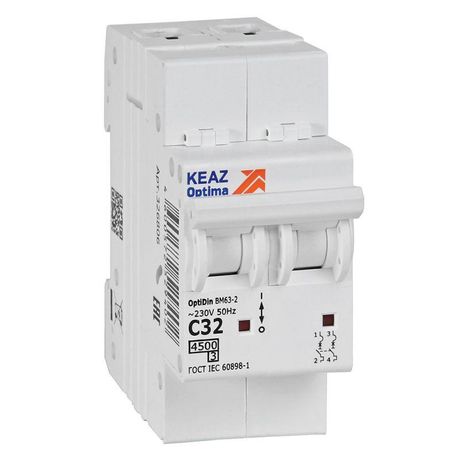

Выключатель автоматический двухполюсный 32А C 4,5кА AC OptiDin BM63-2C32-4,5-УХЛ3 - 326806 КЭАЗ

Автоматический выключатель модульный двухполюсный 32А C 4,5кА AC УХЛ3 BM63-2C32-4,5-УХЛ3 от КЭАЗ предназначен для защиты бытовых и распределительных электросетей от перегрузок и коротких замыканий. Этот выключатель используется в квартирах, этажных щитах и жилых домах, обеспечивает надёжную работу при переменном токе 50 Гц и совместим с DIN-рейкой. Бренд КЭАЗ и артикул BM63-2C32-4,5-УХЛ3 указывают на серию OptiDin, проверенную в условиях российского жилищного фонда.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 32А C 4,5кА AC УХЛ3 BM63-2C32-4,5-УХЛ3 защищает электрические цепи с напряжением до 230 В от перегрузок и коротких замыканий. Он рассчитан на регулярное включение и отключение - до 30 раз в сутки. Подходит для установки в распределительных, квартирных и этажных щитах жилых зданий. Применяется в сетях с переменным током 50 Гц, где требуется защита одновременно фазы и нулевого провода - например, для мощных приёмников: бойлеров, кондиционеров, электроплит.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2 - одновременно отключаются фаза и ноль, что повышает безопасность
• Номинальное напряжение: 230 В - работает в однофазных сетях 220–240 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы)
• Сечение проводника: 1–25 мм2 - поддерживает медные провода от тонких до толстых, подходящих для групповой сети
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от –70 C до +60 C - допускает эксплуатацию в холодных помещениях, включая неотапливаемые шкафы
• Класс токоограничения: 3 - быстрое отключение снижает тепловую энергию при КЗ, защищая проводку
• Категория перенапряжения: IV - соответствует требованиям для установки на входе в помещение, перед счётчиком
• Частота: 50 Гц - только для сетей переменного тока в России и странах СНГ
• Количество модулей DIN: 2 - занимает два стандартных модуля (17,5 мм каждый)
• Глубина монтажа: 75 мм - необходимо учитывать при проектировании глубины щита
• С коммутируемым нейтральным проводником: да - ноль также размыкается, что важно для безопасности при ремонте

Совместимость и монтаж

Выключатель BM63-2C32-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в верхней части рейки, затем плотно придавить вниз. Оба контакта - верхние - позволяют подключать питание сверху, что соответствует правилам ПУЭ. Нижние клеммы - для выхода к нагрузке. Провода сечением 1–25 мм2 затягиваются крестообразной отвёрткой. Не используйте силовые инструменты - перетяжка повредит контакт. Выключатель совместим со всеми щитами, поддерживающими модули OptiDin BM63 и BM125. Дополнительные аксессуары (блокировки, сигнализаторы положения) можно установить по заказу.

Безопасность и стандарты

BM63-2C32-4,5-УХЛ3 соответствует международному стандарту IEC/EN 60898-1 и российским требованиям ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения IV обеспечивают высокую степень защиты оборудования и людей. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - поэтому устройство обязательно устанавливается в закрытый металлический или пластиковый щит. Сертифицирован для работы в условиях класса загрязнения 2 - то есть в помещениях с умеренной запылённостью, без агрессивных паров и жидкостей.

Преимущества

• Двухполюсное исполнение - полностью отключает цепь, включая ноль, что снижает риск поражения током при обслуживании
• Высокая отключающая способность 4,5 кА - надёжно справляется с аварийными токами даже в старых сетях с низким сопротивлением
• Характеристика C - идеально подходит для типичных бытовых нагрузок, не ложные срабатывания при включении пылесоса или микроволновки
• Широкий диапазон рабочих температур - позволяет использовать в неотапливаемых местах, например, на лестничных клетках
• Поддержка большого сечения проводов - не требует переходников, удобен при подключении толстых кабелей от ввода
• Совместимость с серией OptiDin - легко заменяется другими автоматами этой же линейки при необходимости модернизации

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей 230 В
• IP20 не допускает установку вне закрытого щита - нельзя монтировать на улице, в сырых помещениях без защиты
• Не рекомендован для нагрузок с очень высоким пусковым током (например, крупные насосы, компрессоры) - лучше выбрать характеристику D
• Максимальная частота включения - 30 раз в сутки; частые операции (более 5–6 в час) сокращают срок службы механики
• Не предназначен для управления нагрузкой вручную как рубильник - только для защиты и редкого отключения

Примеры использования

• Защита группы розеток на кухне с электроплитой и бойлером
• Щит на этаже многоквартирного дома - отдельный автомат для каждой квартиры
• Вводной автомат после счётчика в квартире, когда требуется отключать и фазу, и ноль
• Обеспечение безопасности в комнате с кондиционером мощностью более 7 кВт
• Распределительный щит в частном доме для защиты светильников и розеточных контуров

Практические советы

• Выбирая этот автомат, убедитесь, что ваша проводка выдерживает ток 32 А - минимальное сечение медного кабеля - 4 мм2
• При монтаже в щите оставьте минимум 10 мм свободного места вокруг автомата для теплоотвода
• Избегайте установки рядом с источниками тепла - нагрев снижает реальный порог срабатывания
• Проверяйте посадочные размеры: глубина 75 мм должна умещаться в корпусе щита, иначе крышка не закроется
• Если в щите уже установлены другие автоматы серии OptiDin - BM63-2C32-4,5-УХЛ3 будет совместим по форме, цвету и креплению
• Для повышенной надёжности в старых сетях с возможными скачками напряжения - используйте вместе с УЗО
