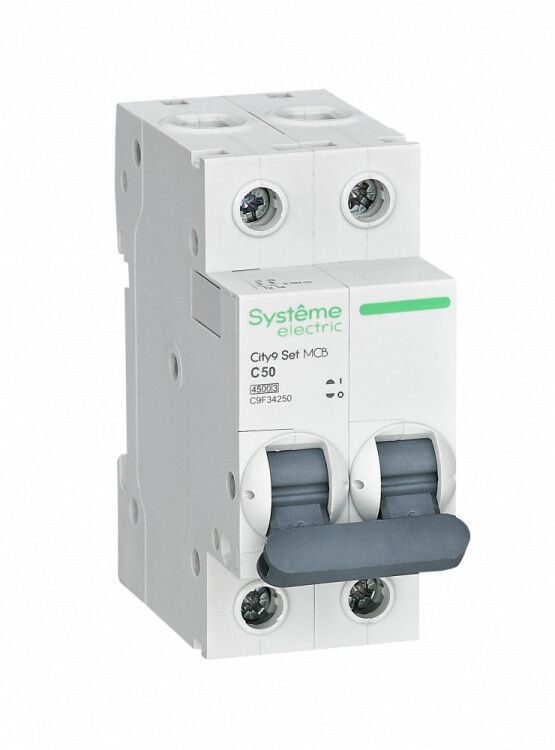

Выключатель автоматический модульный 2п C 50А 4.5кА City9 Set 230В SE C9F34250 APC

Автоматический выключатель модульный двухполюсный 50А характеристика С 4.5кА 230В от бренда Systeme Electric (артикул c9f34250) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках на 230 В. Относится к серии City9 SET и монтируется на DIN-рейку.

Назначение и область применения

Этот автоматический выключатель защищает одиночные мощные нагрузки и группы потребителей в однофазной сети переменного тока. Подходит для защиты цепей с высоким пусковым током - например, двигателей насосов, компрессоров, сварочных аппаратов, систем вентиляции и крупной бытовой техники. Часто используется в распределительных щитах жилых домов, офисов и производственных помещений.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может безопасно проводить без срабатывания.
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой он рассчитан.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; оптимальна для нагрузок с умеренным пусковым током (электродвигатели, освещение с люминесцентными лампами).
• Количество полюсов: 2 - отключаются фаза и ноль одновременно, что повышает безопасность при обслуживании.
• С коммутируемым нейтральным проводником: да - нулевой провод также разрывается при отключении, соответствует требованиям безопасности для современных установок.
• Модульная ширина: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 45 мм - минимальное расстояние от лицевой панели щита до задней стенки устройства.
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды. Применяется только внутри закрытых щитов.
• Номинальное напряжение изоляции: 440 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Частота: 50–60 Гц - работает в сетях стандарта Европы/РФ (не 50–60 МГц, как указано ошибочно - исправлено на правильную величину).
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ, передаваемую дальше по цепи.
• Способ монтажа: DIN-рейка - совместим со всеми стандартными рейками типа TS35.
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем пыли и влаги (например, в щитовой комнате).

Совместимость и монтаж

Устройство легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть его на рейке и затянуть клеммы. Обратите внимание: сечение кабеля должно соответствовать значению 50 А - рекомендуются медные провода сечением 10–16 мм2. Нельзя использовать алюминиевые провода без переходных наконечников. Клеммы имеют зажим с двойным усилием - проверьте надежность фиксации после установки. Автоматический выключатель c9f34250 совместим с другими изделиями серии City9 SET, что позволяет собирать унифицированные щиты.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция обеспечивает безопасность благодаря:

• Изолированным клеммам - предотвращают случайный контакт с токоведущими частями;
• Ударопрочному корпусу из термостойкого пластика - выдерживает механические воздействия;
• Шести металлическим заклепкам - увеличивают прочность корпуса и долговечность;
• Механизму “мгновенной коммутации” - обеспечивает быстрый разрыв контактов даже при слабом нажатии рычага, снижая риск возгорания.

Преимущества

• Отключение нейтрали - повышает безопасность при ремонте и диагностике.
• Класс токоограничения 3 - минимизирует повреждение оборудования при КЗ.
• Удобная форма клемм - позволяют легко вводить многожильные и одножильные провода без дополнительных наконечников.
• Яркая цветовая маркировка положения рычага - четко видно состояние “вкл/выкл” даже в темноте.
• Совместимость с серией City9 SET - можно сочетать с УЗО, реле и другим оборудованием того же производителя.

Ограничения применения

• Не предназначена для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для трехфазных сетей - только для однофазных 230 В.
• Не рекомендуется для нагрузок с очень высоким пусковым током (>10×Iн), таких как большие тяговые двигатели - лучше выбрать характеристику D.
• Не следует использовать в условиях повышенной влажности (бани, подвалы без вентиляции) без дополнительной герметизации щита.

Примеры использования

• Защита контура питания электрокотла мощностью до 11,5 кВт.
• Подключение автономной системы вентиляции с двигателем 3–5 кВт.
• Щитовая в мастерской - защита сварочного аппарата и точечной сварки.
• Распределительный щит квартиры - отдельный автомат для кондиционера или теплого пола.

Практические советы

• Выбирая этот автоматический выключатель, убедитесь, что суммарная нагрузка на группу не превышает 50 А - учтите все потребители, подключенные через него.
• При сборке щита оставляйте свободное место вокруг него - теплоотвод важен при длительной работе на пределе.
• Не используйте старые кабели с поврежденной изоляцией - они могут вызвать ложное срабатывание или перегрев.
• Проверяйте момент затяжки клемм - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает провод.
• Для удобства обслуживания пометьте автомат этикеткой с указанием защищаемой цепи - особенно важно в щитах с несколькими устройствами.
