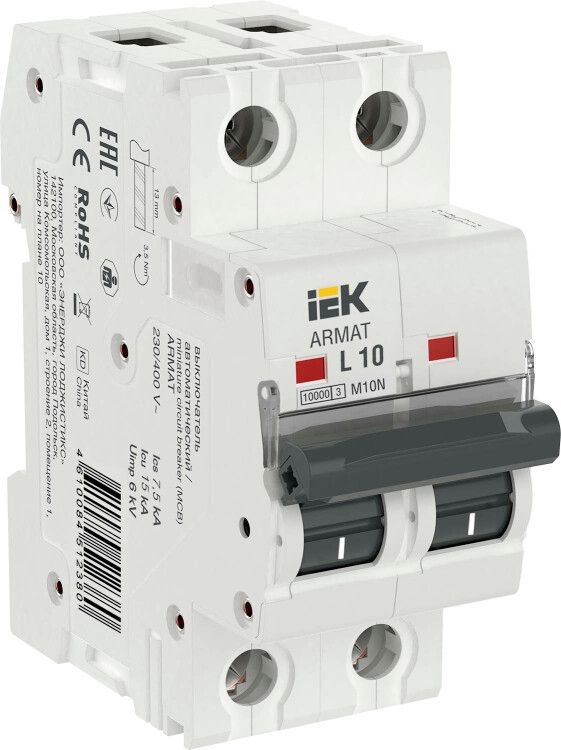

Выключатель автоматический двухполюсный M10N 2P L 10А 10кА ARMAT | AR-M10N-2-L010 IEK

Автоматический выключатель двухполюсный модульный M10N L 10А 10кА от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах жилых, промышленных и энергетических объектов, обеспечивает надежную работу при номинальном токе 10 А и напряжении до 400 В переменного тока.

Назначение и область применения

Автоматический выключатель M10N L 10А используется для защиты групповых и распределительных цепей с умеренной нагрузкой. Подходит для установки в вводно-распределительных устройствах (ВРУ), этажных щитах и других точках контроля электроэнергии. Применяется в помещениях с постоянным контролем температуры - офисах, производственных участках, складах, насосных станциях и на объектах энергетической инфраструктуры.

Технические характеристики

• Номинальный ток: 10 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В переменного тока
• Количество полюсов: 2 - защищает фазу и нейтраль одновременно
• Номинальная отключающая способность: 7,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: L - медленное срабатывание при кратковременных перегрузках, идеально для цепей с высокими пусковыми токами (например, двигатели, освещение с люминесцентными лампами)
• Напряжение изоляции Ui: 500 В - гарантирует безопасную изоляцию при работе до этого уровня
• Частота: 50 Гц - совместим с сетями стандарта РФ и Европы
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; применяется только внутри закрытых щитов
• Ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке
• Подключение проводов: 1–25 мм2 - позволяет использовать медные провода любого распространённого сечения
• Срок службы: 15 лет - рассчитан на долгую эксплуатацию при соблюдении условий
• Рабочая температура: –5…+40 C - не предназначен для установки вне помещений или в условиях экстремального холода/жары
• С коммутируемым нейтральным проводником: да - нейтраль также размыкается при отключении, что повышает безопасность при обслуживании

Совместимость и монтаж

Автоматический выключатель M10N L 10А совместим со стандартными DIN-рейками шириной 35 мм. Устанавливается в любые щитовые корпуса, поддерживающие модульную систему ARMAT. Для монтажа требуется отвертка с плоским жалом - зажимы проводов фиксируются винтовым контактом. Нельзя использовать с алюминиевыми проводами без переходных наконечников. Клеммы рассчитаны исключительно на медные жилы. Перед подключением проверьте соответствие сечения провода диапазону 1–25 мм2 - использование меньших или больших проводов снижает надежность контакта.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Конструкция включает усиленную дугогасительную камеру и независимый механизм расцепления, обеспечивающий быстрое гашение дуги даже при высоких токах короткого замыкания. Все изделия серии ARMAT проходят сертификационные испытания на механическую прочность и термическую стойкость.

Преимущества

• Защита нейтрали - при отключении размыкаются и фаза, и ноль, что снижает риск поражения током при ремонте
• Медленная характеристика L - предотвращает ложные срабатывания при запуске двигателей и мощных светильников
• Увеличенная прочность корпуса - устойчив к механическим воздействиям в промышленной среде
• Гибкая система комплектации - возможно подключение дополнительных устройств (блокировок, сигнализаций, AUX-контактов)
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 требует герметичного щита
• Не работает при температуре ниже –5 C и выше +40 C - возможны отказы в холодных ангарах или жарких чердачных помещениях
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50 Гц
• Не рекомендуется для защиты светодиодных драйверов с очень высокими импульсными токами - лучше выбрать характеристику C или D

Примеры использования

• Щитовая группа на этаже многоквартирного дома - защита розеточных контуров
• Цепь питания станка с асинхронным двигателем - характерная нагрузка с пусковым током
• Осветительная линия с люминесцентными лампами - предотвращение ложных срабатываний при старте
• Вводно-распределительное устройство на заводе - управление групповой нагрузкой

Практические советы

• Выбирая автомат M10N L 10А, убедитесь, что расчетный ток нагрузки не превышает 80% от номинала (не более 8 А) - это продлит срок службы
• При использовании в промышленных щитах обязательно используйте дополнительные элементы (например, блоки сигнализации) - они легко монтируются благодаря совместимости с серией ARMAT
• Не затягивайте клеммы слишком сильно - это деформирует контакт и вызывает нагрев
• Проверяйте соответствие артикула ar-m10n-2-l010 перед заказом - другие модели серии имеют отличные характеристики (Z, K, C)
• Замена автомата должна выполняться при отключенном питании - даже при выключенном положении переключателя нейтраль остаётся под напряжением, пока не будет разомкнут сам выключатель
