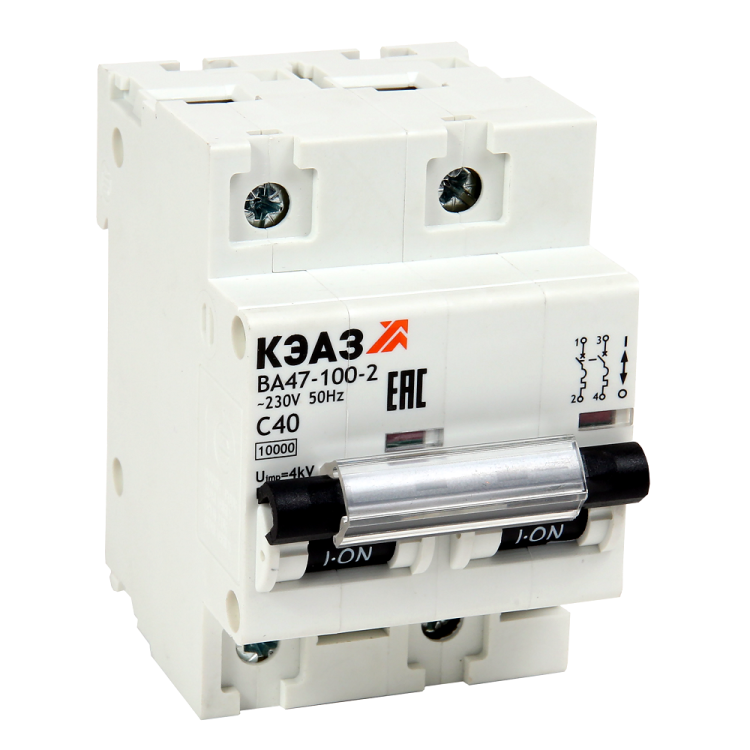

Выключатель автоматический модульный 2п B 16А 10кА ВА47-100-2B16-УХЛ3 КЭАЗ 318696

Автоматический двухполюсный выключатель ВА47-100-2B16-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий, обеспечивает надёжное включение и отключение нагрузки до 16 А. Этот аппарат — часть бюджетной серии, оптимальный выбор для бытовых и промышленных установок с ограниченными расходами.

Назначение и область применения

Выключатель ВА47-100-2B16-УХЛ3 защищает однофазные сети переменного тока с напряжением до 230 В и частотой 50 Гц. Он применяется там, где требуется надёжная защита от сверхтоков: в распределительных щитах жилых домов, офисов, малых производственных участков. Подходит для защиты освещения, розеточных групп, бытовых приборов и оборудования мощностью до 3,5 кВт. Учитывая возможность коммутации нейтрали, устройство можно использовать в системах, требующих отключения обоих проводников — фазы и нулевого провода одновременно.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может проводить без перегрева;
• Номинальное напряжение: 230 В — рабочее напряжение сети, для которой рассчитан аппарат;
• Количество полюсов: 2 — отключаются фаза и ноль одновременно;
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: B — чувствительна к умеренным перегрузкам, подходит для бытовой техники и освещения (не для двигателей);
• Сечение проводника: 2,5–35 мм² — позволяет подключать медные провода от тонких до достаточно толстых;
• Способ монтажа: на DIN-рейку шириной 35 мм — совместим со стандартными щитами;
• Количество модулей: 3 — занимает три стандартных модуля на рейке;
• Глубина монтажа: 71 мм — важно учитывать при проектировании глубины шкафа;
• Степень защиты IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочий температурный диапазон: от –60 °C до +40 °C — допускает использование в неотапливаемых помещениях, в том числе на улице внутри герметичных корпусов;
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку;
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, таким как удары молнии;
• Категория перенапряжения: IV — предназначен для установки на входе в здание или в местах с высокими рисками перенапряжений;
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и умеренной влажности в помещении;
• Частота: 50 Гц — работает только в сетях с промышленной частотой;
• С коммутируемым нейтральным проводником: да — ноль также отключается, что повышает безопасность при обслуживании.

Совместимость и монтаж

Выключатель ВА47-100-2B16-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа потребуется место в щите глубиной не менее 71 мм. Подключение проводов осуществляется через зажимы, рассчитанные на сечения от 2,5 до 35 мм². Максимальный момент затяжки — не более 0,8 Н·м, чтобы не повредить контакты. Оба полюса имеют одинаковые зажимы — фазу и ноль можно подключать в любом порядке. Устройство совместимо с другими модулями серии ВА47-100, что позволяет собирать компактные щиты с различными функциями. Не рекомендуется использовать с проводами из алюминия — они не обеспечивают достаточного контакта с контактами аппарата.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Сертифицирован для работы в условиях степени загрязнения 2 и категории перенапряжения IV, что делает его подходящим для установки в распределительных устройствах первого уровня. Применение в условиях ниже –60 °C или выше +40 °C не гарантирует работоспособность — необходимо предусмотреть термостабилизацию.

Преимущества

• Низкая стоимость благодаря бюджетной серии — выгоднее аналогов с такими же параметрами;
• Отключение нейтрали повышает безопасность при ремонте и диагностике;
• Высокая отключающая способность (10 кА) — подходит даже для старых сетей с высоким уровнем КЗ;
• Широкий диапазон сечений проводов — универсальный выбор для различных типов кабеля;
• Устойчивость к импульсным перенапряжениям (4 кВ) — снижает риск выхода из строя при грозах;
• Работа при низких температурах — возможна установка в холодных помещениях, чердачных этажах, на улице в защищённых щитах.

Ограничения применения

• Не предназначен для защиты цепей с двигателями — характеристика B слишком чувствительна к пусковым токам;
• IP20 не защищает от воды и пыли — нельзя устанавливать вне закрытых щитов;
• Не используется в сетях постоянного тока — только переменный ток 50 Гц;
• Не поддерживает внешнюю сигнализацию или дистанционное управление — только механическое включение/выключение;
• Не рекомендован для многократных ежедневных операций включения/отключения — не является выключателем нагрузки, а лишь защитным устройством.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щитовая защита на входе в частный дом или дачу;
• Отдельный автомат для бойлера, стиральной машины или кондиционера;
• Распределительный щит на производстве для питания светильников и маломощного оборудования;
• Использование в неотапливаемых помещениях — гаражах, подвалах, ангарах — при условии установки в герметичном корпусе.

Практические советы

• Выбирая этот выключатель, проверьте, что ваша сеть имеет достаточную отключающую способность — если КЗ превышает 10 кА, нужен аппарат с большей мощностью;
• При сборке щита учтите, что ВА47-100-2B16-УХЛ3 занимает 3 модуля — планируйте свободное место;
• Подключайте провода плотно, используйте наконечники для многожильных кабелей — это повысит долговечность контакта;
• Не смешивайте автоматы этой серии с продукцией других брендов в одном щите без проверки совместимости по габаритам и креплениям;
• Для установки в сыром месте (например, бане) обязательно поместите выключатель в герметичный бокс с классом защиты IP54 и выше — сам аппарат IP20 не защищён от влаги;
• Если вам нужна возможность удалённого управления или сигнализации — выбирайте другую серию, например, ВА47-29 или ВА47-47.
