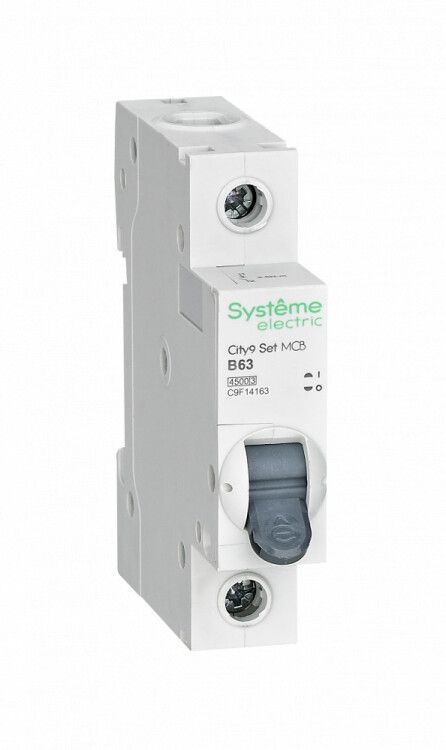

Выключатель автоматический модульный 1п B 63А 4.5кА City9 Set 230В SE C9F14163 APC

Автоматический выключатель City9 SE c9f14163 - однополюсный аппарат на 63 А, предназначенный для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, где требуется надежная и компактная защита.

Назначение и область применения

City9 SE c9f14163 используется для защиты однофазных электрических цепей с напряжением до 230 В. Он защищает проводку и оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Применяется в жилых домах, офисах, малых производствах - там, где нужна защита освещения, розеточных групп, бытовой техники и других нагрузок до 63 А.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В AC - рабочее напряжение сети, для которой предназначен прибор
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых нагрузок (например, освещение, зарядные устройства, компьютеры)
• Количество полюсов: 1 - управляет одной фазой, не разрывает ноль
• Монтаж: на DIN-рейку, занимает 1 модуль (17,5 мм ширины)
• Глубина монтажа: 45 мм - требует свободного места внутри щита
• Площадь сечения провода: 1–25 мм2 - можно подключать медные кабели этого диапазона
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от пыли и влаги; подходит только для внутренней установки в сухих помещениях
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на сеть
• Степень загрязнения: 2 - допустимо наличие небольшого количества пыли, но не агрессивных сред

Совместимость и монтаж

City9 SE c9f14163 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защелкнуть устройство на рейку - никаких болтов или креплений не требуется. Подключение проводов осуществляется через зажимные клеммы, расположенные сверху. Максимальное сечение кабеля - 25 мм2, минимальное - 1 мм2. Нельзя использовать многожильные провода без наконечников - они должны быть обжаты. Клеммы спроектированы так, чтобы предотвращать случайное попадание изоляции в контактную зону, что снижает риск нагрева и возгорания.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Конструкция имеет ударопрочный корпус из термостойкого пластика с шестью металлическими заклёпками, обеспечивающими прочность и долговечность. Класс токоограничения 3 и система «мгновенной коммутации» позволяют быстро гасить дугу при аварийных режимах, минимизируя риск повреждения оборудования и возникновения пожара.

Преимущества

• Компактный размер - всего один модуль, экономит место в щите
• Надёжные клеммы - исключают плохой контакт и перегрев
• Механизм мгновенной коммутации - быстрое отключение даже при высоких токах КЗ
• Усиленный корпус - устойчив к механическим воздействиям
• Яркая маркировка - легко определить номинал и тип срабатывания

Ограничения применения

• Не предназначен для трехфазных систем - только для однофазных цепей
• IP20 не позволяет устанавливать во влажных местах (ванная, баня, улица, подвалы с повышенной влажностью)
• Не рекомендован для мощных двигателей или оборудования с частыми пусковыми токами - лучше выбрать характеристику C или D
• Не поддерживает дифференциальный ток - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Защита группы розеток в квартире
• Отключение световой линии в офисе
• Щитовая защита для бойлера, стиральной машины, духового шкафа
• Распределительный щит на даче или в мастерской

Практические советы

• Выбирая City9 SE c9f14163, проверьте суммарную мощность всех подключённых устройств - она не должна превышать 14,5 кВт (при 230 В и 63 А)
• Используйте наконечники для многожильных проводов - особенно при сечении менее 4 мм2
• Не затягивайте клеммы слишком сильно - это повредит контакты и пластик
• Если в щите мало места - учтите глубину монтажа (45 мм): устройство не должно задевать другие элементы
• Для защиты людей от поражения током обязательно сочетайте этот автомат с УЗО
