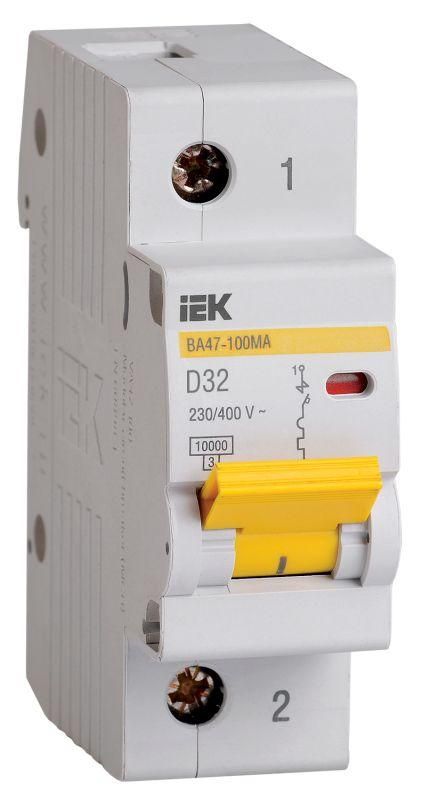

Выключатель автоматический однополюсный ВА47-100МА без тепл. расцеп. 1P 32А 10кА D | MVA43-1-032-D IEK

Автоматический выключатель ВА47-100МА - это модульный однополюсный аппарат без теплового расцепителя, предназначенный для защиты цепей от сверхтоков за счет только магнитного расцепления. Бренд IEK (ИЭК) предлагает эту модель в серии KARAT для установки в щитах с жесткими требованиями к надежности и скорости отключения, особенно там, где требуется исключить ложные срабатывания из-за перегрузок.

Назначение и область применения

ВА47-100МА используется для защиты линий, где основной риск - короткое замыкание, а перегрузки контролируются другим оборудованием. Подходит для подключения мощных нагрузок с высокими пусковыми токами: насосы, компрессоры, световые установки, оборудование с частотными преобразователями. Применяется в вводно-распределительных устройствах (ВРУ), щитах промышленных объектов, системах пожаротушения, вентиляции и аварийного освещения. Отсутствие теплового расцепителя делает его идеальным решением, когда необходимо исключить задержку при срабатывании на КЗ.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает аппарат без повреждений;
• Номинальное напряжение: 400 В переменного тока - рассчитан на работу в сетях до 400 В AC, 50 Гц;
• Количество полюсов: 1 - управляет одной фазой; требует совмещения с другими автоматами для многополюсной защиты;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске двигателей;
• Поперечное сечение провода: 2,5 – 35 мм2 - поддерживает подключение медных проводов этого сечения;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12,5 мм, но не защищен от пыли и влаги;
• Рабочая температура: до +40 C - не предназначен для установки в условиях повышенной температуры выше указанной;
• Модульная ширина: 1,5 модуля - занимает 27 мм места в DIN-рейке;
• Возможна дополнительная комплектация - можно устанавливать вспомогательные контакты, катушки отключения, сигнализаторы положения.

Совместимость и монтаж

ВА47-100МА совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в щитах, где есть место для других устройств - благодаря малой ширине (1,5 модуля) экономится пространство. Для подключения используйте провода сечением 2,5–35 мм2. Зажимы рассчитаны на один провод без предварительной опрессовки. Монтировать следует только после отключения питания. Обязательно проверьте соответствие сечения провода и номинала автомата - превышение сечения может привести к плохому контакту. Устройство не имеет механической блокировки, поэтому допускается параллельная установка с другими автоматами в одном ряду.

Безопасность и стандарты

ВА47-100МА соответствует международным стандартам IEC 60898-1 и GOST R 50345. Сертифицирован для использования в бытовых и промышленных электроустановках. Наличие сертификатов подтверждает соответствие требованиям к отключающей способности, термической стойкости и долговечности. Однако, поскольку это устройство без теплового расцепителя, оно не обеспечивает защиту от длительных перегрузок - такую функцию должны выполнять другие элементы системы (например, тепловые реле или автоматы с другой характеристикой).

Преимущества

• Высокая скорость отключения при КЗ - магнитный расцепитель срабатывает за миллисекунды, даже при больших токах;
• Устойчивость к пусковым токам - характеристика D исключает ложные срабатывания при запуске двигателей и трансформаторов;
• Гибкая комплектация - возможность установки дополнительных модулей (сигнализация, дистанционное отключение);
• Компактность - всего 1,5 модуля позволяют эффективно использовать пространство в щите;
• Надежность сборки - корпус и механизмы выполнены по технологии IEK KARAT, обеспечивающей долгий срок службы в условиях вибраций и перепадов температур.

Ограничения применения

Не применяйте ВА47-100МА в цепях, где возможны длительные перегрузки (более 32 А), так как он не имеет теплового расцепителя и не будет реагировать на них. Не устанавливайте в помещениях с влажностью выше нормы или без герметизации - степень защиты IP20 не защищает от воды и пыли. Не используйте в качестве единственного средства защиты на входе в жилые дома - обязательна комбинированная защита (тепло+магнит). Температура окружающей среды не должна превышать +40 C - при более высоких значениях снижается реальная рабочая способность аппарата.

Примеры использования

• Защита силовой линии к насосу 15 кВт в системе водоснабжения - пусковой ток высокий, но перегрузки контролируются реле;
• Подключение частотного преобразователя в промышленном станке - нужна быстрая реакция на КЗ, а перегрузки уже защищены внутренними контурами;
• Щит аварийного освещения - требует гарантированного отключения при КЗ, но не нуждается в защите от легких перегрузок;
• Линия питания вентилятора в помещении с высокой температурой - где нельзя позволить ложное срабатывание из-за нагрева.

Практические советы

• Выбирая ВА47-100МА, убедитесь, что в вашей цепи есть отдельное устройство для защиты от перегрузок - например, тепловое реле или автомат с характеристикой C/B перед этим выключателем;
• При использовании в щитах с несколькими автоматами - пометьте этот аппарат ярлыком “Только КЗ”, чтобы избежать путаницы при обслуживании;
• Проверяйте зажимы через 6–12 месяцев после монтажа - особенно при работе с проводами большого сечения (25–35 мм2), они могут немного ослабнуть;
• Если планируете дистанционное отключение - выбирайте версию с дополнительной катушкой отключения (заказывается отдельно);
• Не заменяйте им обычный автомат с тепловым расцепителем в бытовых розеточных группах - это нарушит требования ПУЭ.
