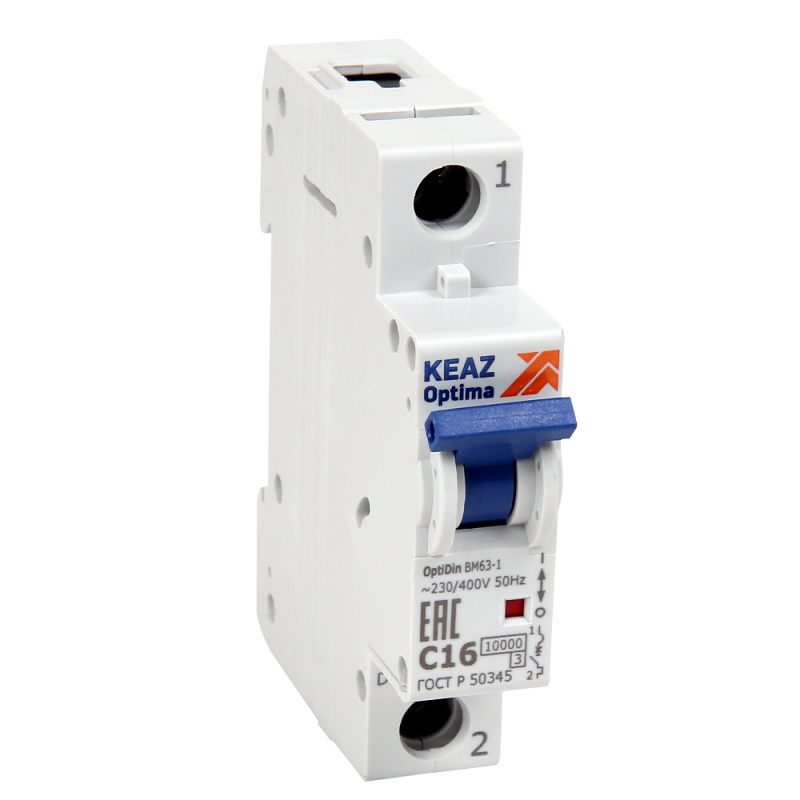

Выключатель автоматический модульный 1п D 16А 10кА OptiDin BM63-M-1D16-10-УХЛ3 КЭАЗ 294776

Автоматический выключатель OptiDin BM63-M-1D16-10-УХЛ3 от КЭАЗ - это однополюсный модульный аппарат для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, промышленных и административных зданий, особенно там, где требуются высокая надёжность и широкий диапазон рабочих температур.

Назначение и область применения

OptiDin BM63-M-1D16-10-УХЛ3 предназначен для защиты электрических цепей с номинальным током до 16 А от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Отличается характеристикой срабатывания D, что делает его идеальным для нагрузок с высокими пусковыми токами: электродвигатели, насосы, компрессоры, мощные светильники и другое оборудование с индуктивными или емкостными элементами.

Из-за устойчивости к экстремальным температурам (-60…+60 C) и классу защиты IP20, этот выключатель применяют в неотапливаемых помещениях, на производстве, в подъездах, на открытых площадках внутри щитовых, а также в регионах с суровым климатом.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может безопасно проводить без срабатывания;
• Номинальное напряжение: 230 В переменного тока - рассчитан на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: D - медленное срабатывание при кратковременных пиковых токах (до 10–20× I_n);
• Сечение провода: 1–25 мм2 - совместим с большинством силовых и контрольных кабелей;
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока при КЗ, снижая термические и механические воздействия на проводку;
• Номинальное импульсное напряжение: 4 кВ - защищён от кратковременных скачков напряжения;
• Частота: 50 Гц - предназначена для сетей России и стран СНГ;
• Ширина: 1 модуль (17,5 мм) - занимает минимальное место в распределительном щите;
• Глубина монтажа: 75 мм - требуется свободное пространство за DIN-рейкой;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли;
• Рабочая температура: от -60 C до +60 C - работает даже в холодных условиях без потери функциональности;
• Категория перенапряжения: IV - допустимо применение в местах подключения к основному вводу или на входе в объект;
• Степень загрязнения: 2 - можно использовать в помещениях со слабым загрязнением (нет проводящей пыли, конденсата).

Совместимость и монтаж

OptiDin BM63-M-1D16-10-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Монтаж выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используются винтовые зажимы, которые обеспечивают плотный контакт при затяжке усилием 0,8 Нм. Не рекомендуется перетягивать - это повредит контакты.

Подключение проводов возможно как с верха, так и снизу - устройство не имеет полярности. Совместим с любыми другими автоматами серии OptiDin BM63 и BM125, позволяет собирать компактные щиты с одинаковым шагом и внешним видом.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Произведён на заводе КЭАЗ, сертифицированном по ISO 9001. Конструкция исключает возможность случайного прикосновения к токоведущим частям благодаря корпусу из самозагасающего полимера и внутренней изоляции. Применение в категории перенапряжения IV гарантирует соответствие нормам безопасности для вводных устройств.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных авариях;
• Характеристика D - не ложные срабатывания при запуске двигателей;
• Широкий температурный диапазон - работает в холодных и жарких условиях без снижения качества;
• Класс токоограничения 3 - минимизирует риск возгорания проводки при КЗ;
• Модульная конструкция - легко интегрируется в существующие щитовые решения;
• Поддержка проводов до 25 мм2 - не нужен переходник для толстых кабелей.

Ограничения применения

OptiDin BM63-M-1D16-10-УХЛ3 нельзя использовать в цепях постоянного тока - он рассчитан только на переменный ток (AC). Также не предназначен для установки вне закрытых щитов: степень защиты IP20 не защищает от влаги, пыли и агрессивной среды. Не следует применять в помещениях с высокой влажностью, сыростью или наличием проводящей пыли (например, в цехах с металлообработкой без герметизации). Кроме того, отсутствие теплового расцепителя означает, что он не защищает от малых перегрузок ниже порога срабатывания по току - для таких задач нужны устройства с характеристикой B или C.

Примеры использования

• Защита двигателя насоса в системе водоснабжения;
• Автомат на входе в группу освещения с галогенными или LED-светильниками большой мощности;
• Щитовая на балконе или в подвале дома в регионе с зимними температурами ниже -40 C;
• Контроль питания станка с асинхронным двигателем в мастерской;
• Входной автомат в распределительном щите многоквартирного дома (при условии согласования с проектом).

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего кабеля попадало в диапазон 1–25 мм2 - иначе возможен перегрев или плохой контакт;
• Не используйте OptiDin BM63-M-1D16-10-УХЛ3 для защиты осветительных цепей с обычными лампочками - лучше взять характеристику B или C;
• При монтаже в щит с несколькими автоматами - располагайте его рядом с аналогичными устройствами серии OptiDin для удобства обслуживания;
• Если планируете работу при температурах ниже -40 C - убедитесь, что щит не продувается ветром и не покрывается инеем;
• Для увеличения надёжности - используйте дополнительные аксессуары: сигнализатор положения, блокировки, дифференциальные автоматы - они совместимы с этой серией.
