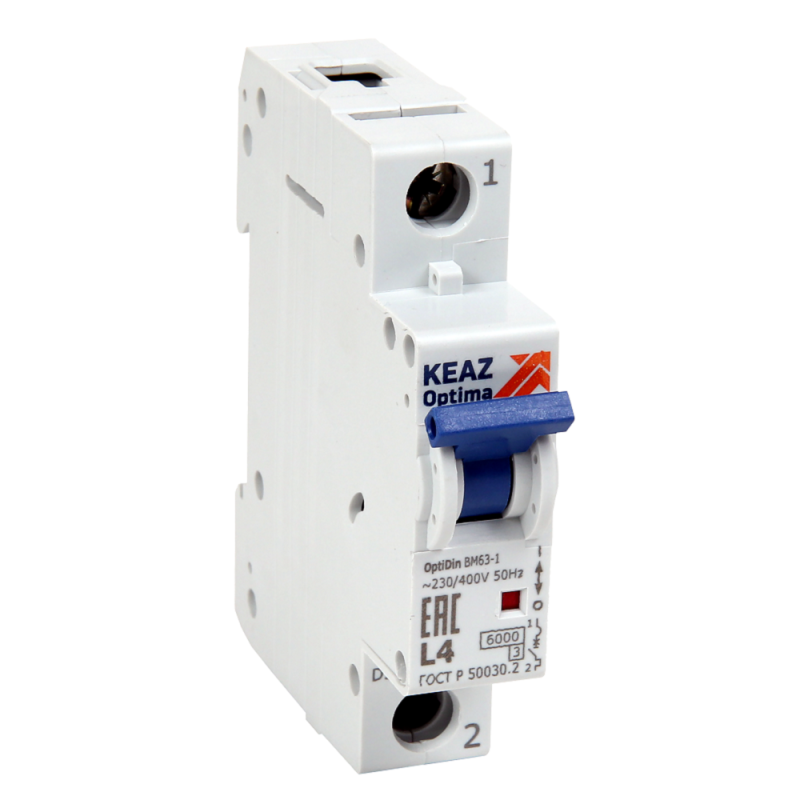

Выключатель автоматический модульный 1п Z 10А 6кА OptiDin BM63-1Z10-ОМ4-РЕГ КЭАЗ 281499

Автоматический выключатель КЭАЗ BM63-1Z10-ОМ4-РЕГ - однополюсный защитный аппарат для контроля и отключения цепей переменного тока до 10 А. Применяется в распределительных щитах жилых, офисных и промышленных объектах, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель КЭАЗ BM63-1Z10-ОМ4-РЕГ предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в бытовые и промышленные распределительные щиты. Особенно эффективен там, где важна точная селективность - например, в цепях с чувствительными нагрузками, такими как электроника, освещение, маломощные насосы или системы управления.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может безопасно проводить без срабатывания.
• Количество полюсов: 1 - защищает одну фазную линию.
• Номинальная отключающая способность: 6 кА - способен отключить цепь при токе короткого замыкания до 6000 А.
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях 220–240 В.
• Характеристика срабатывания: Z - медленно реагирует на кратковременные броски тока (например, при запуске двигателей или светодиодных драйверов), что снижает ложные срабатывания.
• Сечение провода: 1–25 мм2 - совместим с большинством стандартных медных проводов в домашней и промышленной проводке.
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли.
• Монтаж на DIN-рейку: один модуль (17,5 мм шириной), глубина установки - 75 мм.
• Рабочий температурный диапазон: от –10 C до +50 C - подходит для установки в неотапливаемых помещениях, шкафах, подвалах.
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая тепловое воздействие на проводку.
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах вторичного уровня (не на входе в здание).

Совместимость и монтаж

Выключатель КЭАЗ BM63-1Z10-ОМ4-РЕГ монтируется на стандартную DIN-рейку типа TS35. Установка занимает всего один модуль, что экономит место в щите. Для подключения используйте провода сечением от 1 до 25 мм2 - зажимы обеспечивают надёжный контакт даже при многожильных проводах. Никаких специальных инструментов не требует: достаточно отвертки. Обратите внимание: глубина монтажа составляет 75 мм - убедитесь, что в вашем щите есть достаточное свободное пространство назад от лицевой панели.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для устройств защиты, применяемых в бытовых и аналогичных условиях. Сертифицирован для работы в средах со степенью загрязнения 2 - то есть допускается наличие небольшого количества пыли и конденсата, но не агрессивных паров или жидкостей. Класс токоограничения 3 повышает безопасность: при аварии он быстро ограничивает энергию, снижая риск возгорания.

Преимущества

• Характеристика Z позволяет использовать выключатель в цепях с высокими пусковыми токами - например, с LED-светильниками, трансформаторами или частотными преобразователями - без ложных отключений.
• Увеличенный диапазон сечения проводов (1–25 мм2) исключает необходимость использования переходников или опрессовки.
• Конструкция с механическим указателем положения контакта делает диагностику состояния проще - видно, включен или отключен прибор, даже при закрытой крышке щита.
• Производится на КЭАЗ - заводе с проверенной репутацией в России и странах СНГ, что гарантирует долговечность и соответствие заявленным параметрам.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - работает только с переменным током (AC).
• Степень защиты IP30 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации или в корпусе с более высокой степенью защиты.
• Не рекомендован для установки на входе в здание - класс перенапряжения III ограничен для внутренних распределительных щитов, а не главных вводов.
• При температурах ниже –10 C возможны затруднения в работе механизма - не следует использовать в неотапливаемых холодных шкафах зимой без подогрева.

Примеры использования

• Защита группы розеток в квартире с компьютерами и зарядными устройствами.
• Отключение световой цепи с LED-лентами и драйверами, которые имеют высокие пусковые токи.
• Щитовая защита маломощного насоса для систем отопления или водоснабжения.
• Контроль питания контроллеров, реле и других слаботочных устройств через силовые реле.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть действительно имеет переменный ток 230 В - не применяйте его в DC-системах, даже при совпадении тока.
• При использовании многожильных проводов - обязательно используйте наконечники (пинцы) для лучшего контакта, особенно при сечении менее 4 мм2.
• Если планируете установку в металлический щит, учтите, что IP30 не защищает от попадания влаги - лучше выбрать модель с IP44 или поместить выключатель в герметичный контейнер.
• Для удобства обслуживания можно дополнительно заказать накладку с маркировкой - она легко крепится на переднюю панель и помогает быстро найти нужный автомат.
• Проверьте, чтобы глубина вашего щита была минимум 80 мм - это даст запас на провода и клеммы после монтажа.
