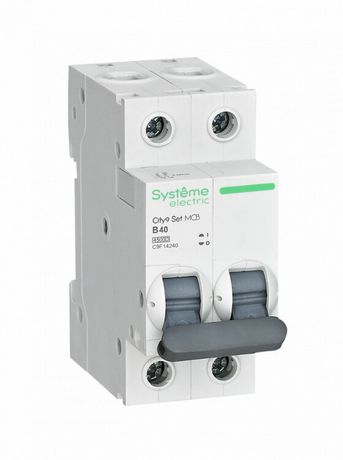

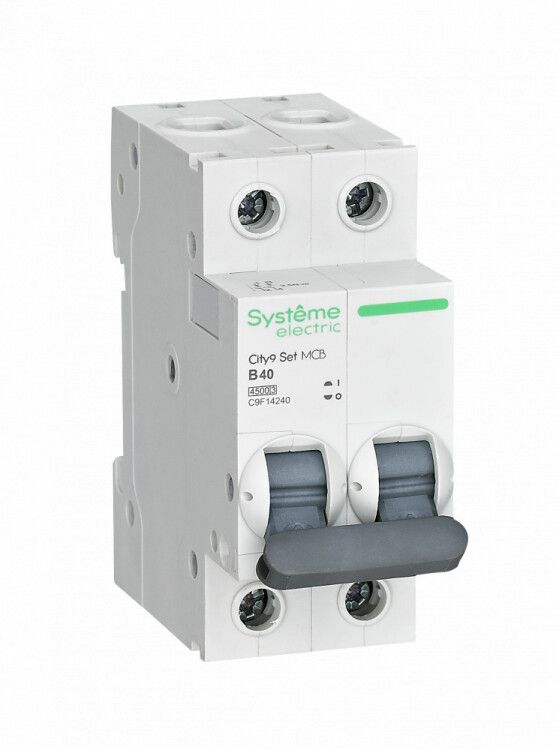

Выключатель автоматический модульный 2п B 40А 4.5кА City9 Set 230В SE C9F14240 APC

Автоматический выключатель City9 Set SE - двухполюсный модульный аппарат на 40 А, предназначенный для защиты бытовых и промышленных цепей переменного тока напряжением 230 В от перегрузок и коротких замыканий. Артикул c9f14240 соответствует серии City9 Set Systeme Electric и обеспечивает надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель City9 Set SE используется для защиты электрических цепей в распределительных щитах. Подходит для установки в жилых домах, офисах, малых производствах и объектах с умеренной нагрузкой. Защищает проводку от повреждений при длительном превышении тока (перегрузка) и внезапных скачках (короткое замыкание). Особенно эффективен там, где используются устройства с пусковыми токами - светильники, насосы, компрессоры, нагреватели.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; оптимальна для освещения и бытовой техники
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на проводку
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных перенапряжениях
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Модульная ширина: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные кабели от 1 до 25 квадратных миллиметров
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов
• Глубина монтажа: 45 мм - требуемый зазор за щитом для свободного монтажа
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность при обслуживании
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления (не для сырых или пыльных сред)

Совместимость и монтаж

Автоматический выключатель City9 Set SE устанавливается на стандартную DIN-рейку типа TS35. Ширина 2 М делает его совместимым со всеми типовыми щитами. Для монтажа требуется минимум 45 мм глубины за рейкой. Клеммы рассчитаны на провода сечением 1–25 мм2 - можно использовать как одножильные, так и многожильные кабели. Перед затяжкой рекомендуется зачистить концы проводов на 8–10 мм. Нельзя применять алюминиевые провода - они не подходят по материалу контактов. Клеммы имеют защитный кожух, предотвращающий случайное касание токоведущих частей.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Конструкция имеет ударопрочный корпус из термостойкого пластика с шестью металлическими заклёпками, обеспечивающими прочность. Клеммы спроектированы так, чтобы исключить выпадение проводов и доступ к токоведущим элементам при установленном лицевом рычаге. Отключение нулевого проводника повышает безопасность при ремонте - вся цепь полностью обесточивается.

Преимущества

• Механизм “мгновенной коммутации” - быстрое и надёжное отключение даже при больших токах КЗ
• Увеличенная степень безопасности благодаря отключению нуля - важное преимущество для современных систем
• Класс токоограничения 3 снижает риск возгорания проводки при аварии
• Удобная форма клемм - легко работать с проводами различного сечения
• Прочные материалы корпуса - долговечность даже при частых срабатываниях

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от воды и пыли
• Не подходит для цепей с постоянным током (DC) - работает только с переменным током 50–60 Гц
• Не рекомендован для мощных двигателей с высокими пусковыми токами (например, крупные насосы, воздушные компрессоры) - лучше выбрать характеристику C или D
• Не применяется в местах с высокой степенью загрязнения (класс 3 и выше) - например, в цехах с металлической пылью или влажностью
• Не совместим с алюминиевыми проводами - возможен перегрев и окисление контактов

Примеры использования

• Защита группы розеток в квартире с холодильником, микроволновкой и стиральной машиной
• Щитовая защита освещения и бытовых приборов в офисе
• Линия питания электрокотла или бойлера (при условии, что мощность не превышает ~9 кВт)
• Подключение кабеля к группе розеток в гараже с инструментами (если нет влажности и пыли)

Практические советы

• Выбирая автомат City9 Set SE, проверьте, что суммарная мощность подключённых устройств не превышает 9,2 кВт (40 А × 230 В)
• При монтаже используйте только медные провода сечением 1–25 мм2 - не пытайтесь вставить более толстые
• Если в щите мало места - учтите, что этот выключатель занимает 2 модуля (35 мм шириной)
• Для защиты оборудования с высокими пусковыми токами (дрели, пилы) лучше взять характеристику C - B здесь может давать ложные срабатывания
• Проверяйте плотность затяжки клемм через год после установки - особенно при использовании многожильных проводов
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен нормами IEC
