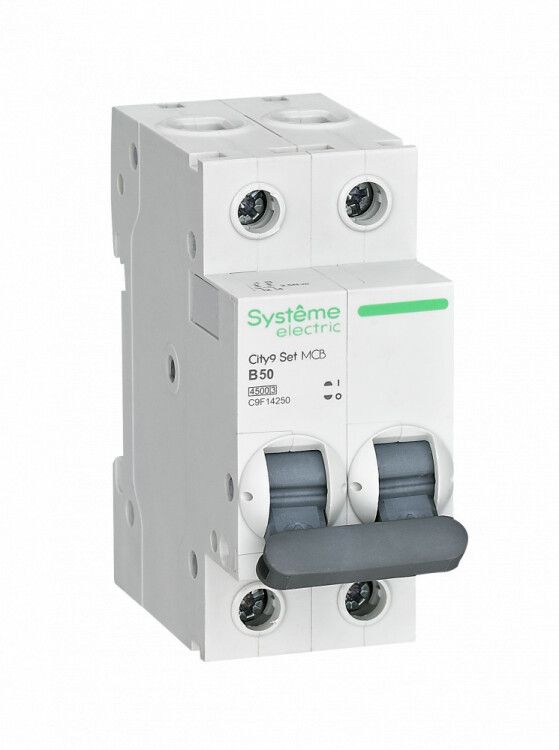

Выключатель автоматический модульный 2п B 50А 4.5кА City9 Set 230В SE C9F14250 APC

Автоматический выключатель City9 SE c9f14250 - двухполюсный аппарат на 50 А, предназначенный для защиты бытовых и промышленных цепей переменного тока напряжением 230 В от перегрузок и коротких замыканий. Монтируется на DIN-рейку, совместим с системой City9 Set и обеспечивает надежную работу в условиях повышенной нагрузки.

Назначение и область применения

City9 SE c9f14250 используется для защиты электрических цепей в жилых домах, офисах, производственных помещениях и объектах инфраструктуры. Подходит для групповой защиты освещения, розеточных контуров, тепловых приборов и оборудования мощностью до 11,5 кВт. Номинальный ток 50 А позволяет защищать линии с высокой потребляемой мощностью, а тип срабатывания B делает его оптимальным для устройств с умеренным пусковым током - таких как насосы, компрессоры, светильники и бытовые приборы.

Технические характеристики

• Номинальный ток: 50 А
• Напряжение: 230 В переменного тока (AC)
• Количество полюсов: 2
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; применяется только внутри щитов
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля
• Площадь сечения провода: 1–25 мм2 - поддерживает медные и многожильные кабели
• Частота: 50–60 Гц - работает в сетях России, Европы и других стран с этими стандартами
• Глубина установки: 45 мм - требует достаточного места в распределительном щите
• Класс токоограничения: 3 - снижает энергию КЗ, повышая срок службы подключенного оборудования
• С коммутируемым нейтралью: да - нейтральный провод также отключается при срабатывании, что соответствует требованиям безопасности для некоторых типов нагрузок
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем пыли и влажности

Совместимость и монтаж

City9 SE c9f14250 совместим со всеми стандартными DIN-рейками типа EN 60715. Установка выполняется путём фиксации за нижний зацеп и последующего защёлкивания верха. Для подключения используйте провода сечением 1–25 мм2 - зажимы рассчитаны на плотное обжатие без необходимости предварительной обрезки жил. Клеммы имеют защитный кожух, исключающий случайное касание оголённых проводов. Обеспечьте доступ к рычагу управления - он должен быть легко видим и доступен для ручного отключения. Не рекомендуется монтировать рядом с источниками нагрева или в местах с постоянной вибрацией.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция выполнена с учётом требований к электроизоляции и механической прочности. Корпус изготовлен из ударопрочного самозатухающего пластика, обеспечивающего устойчивость к возгоранию. Шесть металлических заклёпок усиливают конструкцию и предотвращают деформацию при аварийных режимах. Компоненты проходят тестирование на долговечность и термическую стойкость.

Преимущества

• Механизм “мгновенной коммутации” обеспечивает быстрое отключение даже при слабых перегрузках - снижает риск повреждения проводки
• Коммутируемый нейтраль повышает уровень безопасности при обслуживании и ремонте
• Защитные клеммы исключают контакт с токоведущими элементами во время монтажа
• Класс токоограничения 3 снижает энергетические импульсы при КЗ - продлевает жизнь подключённой технике
• Изготовление по технологии City9 Set обеспечивает единый стиль и совместимость с другими элементами системы

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с высоким пусковым током (например, крупные двигатели, сварочные аппараты) - для них требуется характеристика C или D
• Не следует использовать в средах с химически активной пылью, паром или агрессивными газами - класс загрязнения 2 ограничен
• Требуется минимум 45 мм свободной глубины в шкафу - не подходит для компактных щитов с плотной компоновкой
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной
• Щитовая защита холодильника, стиральной машины и бойлера в квартире
• Линия питания конвекторов или тепловых завес в офисе
• Подключение насосной группы в системе водоснабжения дома
• Общий входной автомат для малого торгового помещения с несколькими точками потребления

Практические советы

• Выбирая City9 SE c9f14250, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет перегрев, слишком толстый - плохой контакт
• При сборке щита соблюдайте порядок: сначала подключите провода, потом зафиксируйте автомат - так легче избежать перекосов
• Не затягивайте клеммы с избыточным моментом - это повредит пластиковую часть и снизит надёжность контакта
• Если в щите уже установлены другие автоматы City9 Set, этот выключатель будет визуально и функционально гармонично сочетаться
• Проверяйте маркировку перед установкой: убедитесь, что это именно 50 А, B, 2P - не спутайте с однополюсными или C-характеристикой
