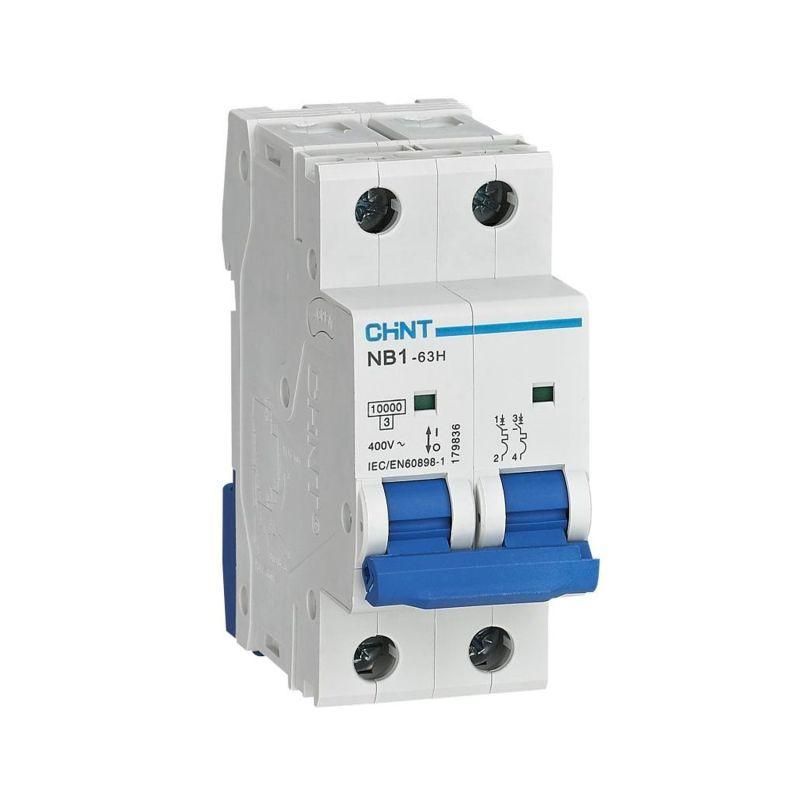

Выключатель автоматический двухполюсный NB1-63H 2P 1A 10кА х-ка C (R) | 179823 CHINT

Автоматический выключатель модульный двухполюсный 2П 1А 10кА характеристика C (R) NB1-63H от бренда CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат - часть надёжной серии NB1-63, известной стабильностью работы и совместимостью со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 2П 1А 10кА характеристика C (R) NB1-63H используется для защиты однофазных цепей с номинальным напряжением до 400 В. Подходит для защиты групповой проводки в жилых домах, офисах, мастерских и на производстве - например, для питания светильников, розеточных групп, маломощных насосов или оборудования с умеренным пусковым током. Характеристика «C» обеспечивает срабатывание при токах в 5–10 раз выше номинала, что делает его идеальным для нагрузок с умеренными импульсами, таких как люминесцентные лампы, трансформаторы или небольшие двигатели.

Технические характеристики

• Номинальный ток: 1 А - подходит для слаботочных и средних нагрузок
• Количество полюсов: 2 - одновременно отключает фазу и ноль
• Номинальное напряжение: 400 В AC - работает в сети 230/400 В
• Отключающая способность: 10 кА - выдерживает высокие токи КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок
• Напряжение изоляции: 500 В - безопасная изоляция при скачках
• Импульсное напряжение: 4 кВ - защищён от кратковременных перенапряжений
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Модульная ширина: 2 М (36 мм) - занимает два модуля на DIN-рейке
• Рабочая температура: от -25C до +40C - подходит для неотапливаемых помещений
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений

Совместимость и монтаж

Автоматический выключатель модульный 2П NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается легко - фиксируется щелчком. Для подключения используются гибкий кабель, шины типа PIN или FORK. Ширина одного полюса - 18 мм, поэтому два полюса занимают ровно два модуля. Совместим с другими аппаратами серии NB1-63, что позволяет собирать комбинированные щиты. Возможна дополнительная комплектация: вспомогательные контакты XF9, сигнал аварии XF9J, расцепители S9/V9 - для удалённого управления или контроля состояния.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60898-1 и имеет класс токоограничения 3 - снижает энергию КЗ, защищая проводку и оборудование. Категория применения A гарантирует селективность при работе с предохранителями. Наличие окна индикации позволяет визуально определить состояние контактов: «I» - включено, «O» - отключено. Это повышает безопасность при обслуживании.

Преимущества

• Устойчивость к механическим воздействиям - 20 000 циклов включения/отключения
• Электрическая долговечность - 10 000 циклов под нагрузкой
• Функциональная гибкость - возможность доработки внешними модулями
• Прозрачная индикация положения контакта - удобство диагностики
• Совместимость с продукцией CHINT других серий - унифицированная система сборки щита

Ограничения применения

Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от воды и пыли. Не рекомендован для мощных двигателей с высоким пусковым током (например, компрессоры, сварочные аппараты) - лучше выбрать характеристику D. Не следует использовать в системах с постоянным током - только для переменного тока 50–60 Гц. Температурный диапазон ограничен: ниже -25C возможны отказы в работе механизма.

Примеры использования

• Защита группы розеток в квартире или офисе
• Питание освещения с энергосберегающими лампами
• Щитовая защита для малогабаритного оборудования: принтеры, серверы, видеонаблюдение
• Линии питания насосов, вентиляторов, тепловых завес
• Дополнение щита с другими автоматами NB1-63H для создания селективной системы

Практические советы

• Выбирая автомат 1 А, убедитесь, что суммарная нагрузка не превышает 230 Вт (при 230 В) - иначе будет ложное срабатывание
• При монтаже затягивайте клеммы усилием 0,6–0,8 Нм - недостаточно или слишком сильно - риск нагрева
• Для систем с частыми включениями (например, насосы) проверьте срок службы - 10 000 циклов - и планируйте замену
• Если нужен дистанционный контроль - используйте вспомогательный контакт XF9; для сигнализации аварии - XF9J
• Не устанавливайте этот автомат рядом с источниками тепла - он чувствителен к перегреву
