Автоматический выключатель BKN-b 2P C20A | 061206508B Lsis

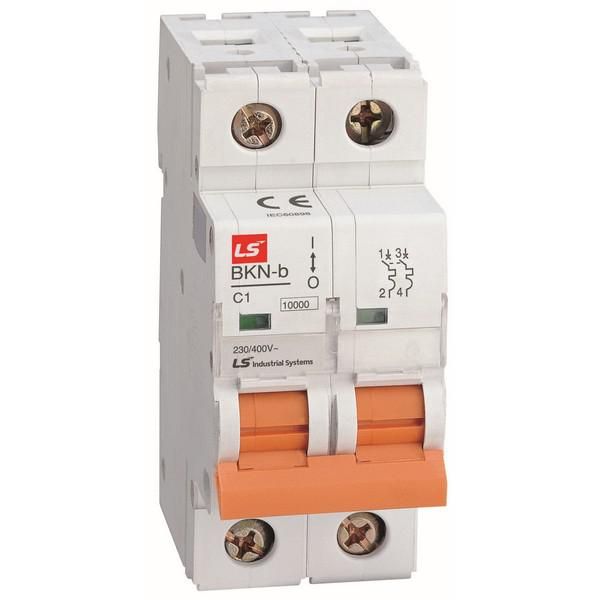

Автоматический выключатель 2P C20A 10кА BKN-b LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии BKN-b подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель 2P C20A 10кА BKN-b LS Electric защищает двухполюсные цепи переменного тока напряжением до 380 В. Он срабатывает при превышении допустимой нагрузки (тепловой расцепитель) и при аварийном токе короткого замыкания (электромагнитный расцепитель). Применяется в распределительных щитах для защиты групповых линий освещения, розеток, бытовой и легкой промышленной техники - например, кондиционеров, насосов, маломощных станков.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика расцепителя: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с умеренным пусковым током (например, светильники, насосы)
• Напряжение: 380 В - рассчитан на трёхфазную сеть 220/380 В
• Род тока: переменный (AC)
• Количество модулей DIN: 2 - занимает два стандартных модуля шириной 17,5 мм каждый
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита
• Диапазон рабочих температур: от -5 до +40 C - не рекомендуется для установки вне помещений или в неотапливаемых зонах
• Исполнение: стационарное - предназначен для постоянной работы, не для частого включения/выключения

Совместимость и монтаж

Автоматический выключатель 2P C20A 10кА BKN-b LS Electric монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Подключение проводов осуществляется через верхние и нижние зажимы. Для надёжного контакта используйте провода сечением 0,5–25 мм2 (медные). Обязательно соблюдайте полярность: вход - сверху, выход - снизу. Максимальный крутящий момент затяжки - 0,8 Нм.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 и ГОСТ Р 50345. Сертифицирован для использования в сетях с TN-S, TN-C-S и TT системами заземления. Конструкция обеспечивает автоматическое отключение при перегреве и КЗ, предотвращая возгорание проводки.

Преимущества

• Устойчивый контакт благодаря медным токоведущим элементам
• Чёткая визуальная индикация состояния (ручка вверх - включено, вниз - отключено)
• Малые габариты при высокой отключающей способности
• Совместим с другими устройствами серии BKN-b - легко формировать компактные щиты

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не позволяет использовать вне щита
• Не подходит для нагрузок с очень высокими пусковыми токами (например, мощные двигатели, сварочные аппараты) - для них нужна характеристика D
• Не предназначен для частого ручного включения/отключения - это снижает срок службы механических элементов
• Работает только в диапазоне температур от -5 до +40 C - в холодных помещениях без отопления возможны отказы

Примеры использования

• Защита группы розеток в офисе или квартире
• Щитовая защита кондиционера 2,5 кВт
• Линия питания насоса для системы водоснабжения
• Групповое отключение освещения в торговом зале

Практические советы

• Выбирая автоматический выключатель 2P C20A 10кА BKN-b LS Electric, проверьте суммарную мощность подключаемых приборов - она не должна превышать 4,4 кВт (20 А × 220 В)
• При сборке щита оставляйте свободное место рядом - для удобства обслуживания и теплоотвода
• Не смешивайте автоматы BKN-b с изделиями других серий в одном щите без проверки совместимости креплений
• При замене старого автомата убедитесь, что новый имеет ту же характеристику C и аналогичную отключающую способность - 10 кА
• Проверяйте состояние контактов раз в год - особенно в местах с высокой влажностью или колебаниями температуры
