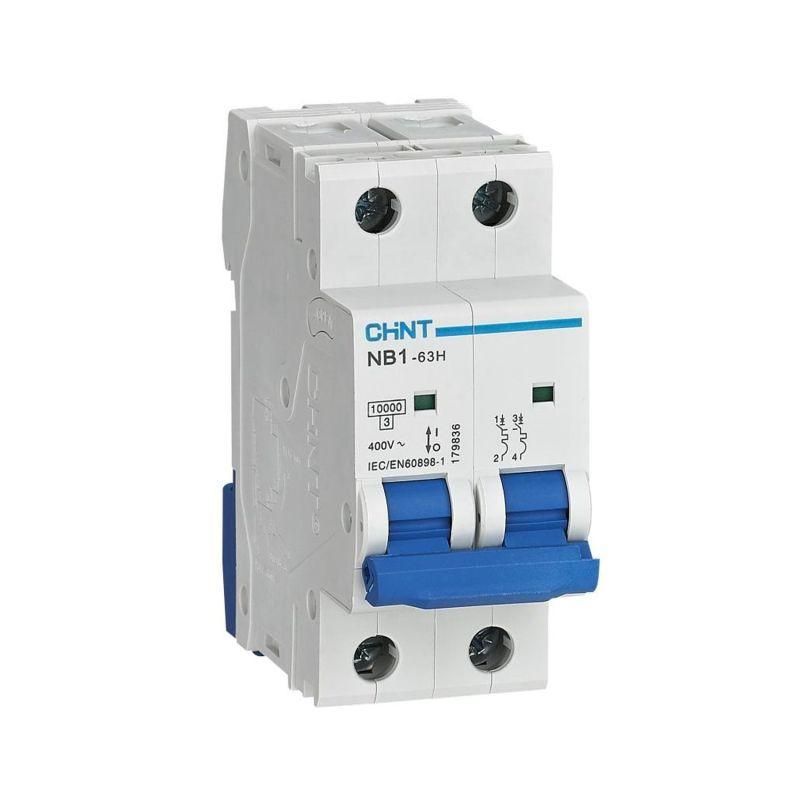

Выключатель автоматический двухполюсный NB1-63H 2P 3A 10кА х-ка C (R) | 179830 CHINT

Автоматический выключатель модульный двухполюсный 2П 3А 10кА характеристика C (R) от бренда CHINT (артикул 179830) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Отличается компактной конструкцией, надежностью и совместимостью со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 2П 3А 10кА характеристика C (R) используется для защиты однофазных цепей с номинальным напряжением до 400 В. Подходит для защиты групповой проводки в жилых домах, офисах, мастерских и производственных помещениях. Особенно эффективен там, где возможны кратковременные пусковые токи — например, при запуске двигателей малой мощности, светильников с галогенными лампами или импульсных блоков питания.

Технические характеристики

• Номинальный ток: 3 А — максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Количество полюсов: 2 — одновременно отключает фазу и ноль, обеспечивая безопасное отключение всей цепи;
• Отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, оптимален для смешанных нагрузок с умеренными пусковыми токами;
• Номинальное напряжение: 400 В — рассчитан на работу в сети 230/400 В AC;
• Частота: 50–60 Гц — совместим с сетями России и Европы;
• Напряжение изоляции: 500 В — гарантирует безопасную изоляцию между токоведущими частями;
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Степень защиты: IP20 — защищен от прикосновения пальцами и твердыми предметами, но не герметичен — требует установки внутри щита;
• Модульная ширина: 2 М — занимает два модуля (36 мм) на DIN-рейке;
• Рабочая температура: от -25°C до +40°C — подходит для установки в неотапливаемых помещениях;
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и умеренной влажности в помещении;
• Возможность доп. комплектации: да — можно установить дополнительные модули (например, вспомогательные контакты).

Совместимость и монтаж

Автоматический выключатель модульный 2П 3А 10кА характеристика C (R) серии NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 4 мм² (медные) или 6 мм² (алюминиевые). Клеммы обеспечивают плотный контакт без необходимости затяжки усилием — достаточно легкого нажима. Устройство совместимо с другими аппаратами серии NB1-63H, что позволяет собирать компактные распределительные щиты. Наличие индикатора положения контакта (зеленое окно = включен, красное = отключен) упрощает диагностику.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345-2010. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, повышая безопасность оборудования. Категория применения A означает, что он защищает исключительно от перегрузок и коротких замыканий — не предназначен для управления нагрузкой вручную (не для частых включений/выключений).

Преимущества

• Универсальная характеристика C — хорошо сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске;
• Двухполюсное исполнение — полностью отключает цепь, включая нулевой провод, что важно для безопасности при ремонте;
• Высокая механическая износостойкость — до 20 000 операций включения/отключения;
• Индикация положения контактов — наглядно показывает состояние автомата без тестера;
• Готовность к доработке — возможность установки дополнительных модулей (XF9, S9, V9) для удалённого контроля или автоматизации.

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50–60 Гц;
• IP20 не допускает установку во влажных местах (ванная, улица, подвалы с протечками);
• Номинальный ток 3 А слишком мал для мощных приборов — не подходит для электрокотлов, сплит-систем, сварочных аппаратов;
• Не рекомендован для частого ручного включения/отключения — предназначен для защиты, а не для регулярного управления нагрузкой;
• Не имеет функции дифференциального тока — для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита группы розеток в комнате с компьютером, зарядкой телефона и ночником;
• Щитовая защита освещения в коридоре с энергосберегающими лампами;
• Цепь питания маломощного насоса для системы орошения;
• Линия питания контроллера или PLC в промышленном шкафе;
• Фазово-нулевая защита входа в квартиру (в паре с основным автоматом).

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключаемых устройств — она не должна превышать 700 Вт (при 230 В и 3 А);
• При использовании в щите с несколькими автоматами — располагайте этот выключатель рядом с УЗО, чтобы легко найти причину отключения;
• Если нужна дистанционная сигнализация срабатывания — используйте дополнительный контакт XF9J; для удалённого отключения — независимый расцепитель S9;
• Не закрывайте щит пластиковыми крышками, которые препятствуют теплоотводу — особенно при работе на пределе тока;
• Проверяйте соответствие сечения кабеля: для 3 А достаточно 1,5 мм² меди, но лучше использовать 2,5 мм² для долговечности.
