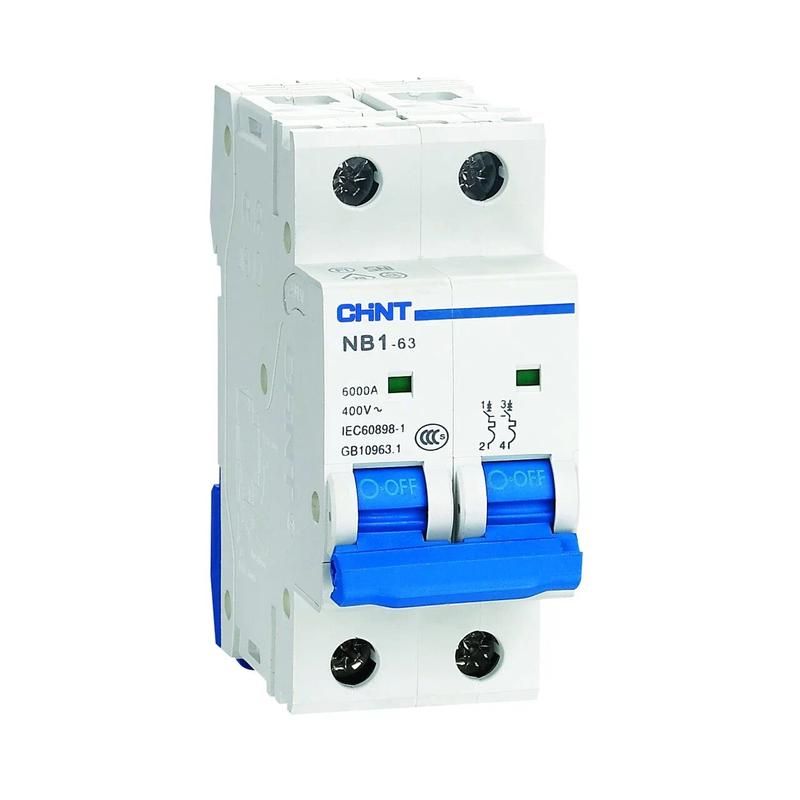

Выключатель автоматический двухполюсный NB1-63 2P 3A 6кА х-ка C (DB) (R) | 179662 CHINT

Автоматический выключатель NB1-63 от CHINT - двухполюсный модульный аппарат на 3 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках.

Назначение и область применения

Выключатель NB1-63 используется для защиты одиночных или групповых потребителей в сетях переменного тока 220–400 В, 50–60 Гц. Подходит для защиты освещения, розеточных групп, бытовой техники, маломощного оборудования. Характеристика C обеспечивает устойчивость к кратковременным пусковым токам - идеально для двигателей, трансформаторов, люминесцентных светильников. Применяется в жилых домах, офисах, мастерских, на производстве.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат
• Количество полюсов: 2 - отключает фазу и ноль одновременно, повышает безопасность при обслуживании
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами
• Сечение провода: 1–25 мм2 - позволяет подключать медные кабели от тонких до мощных
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии)
• Тип тока: AC - работает только с переменным током
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Глубина монтажа: 77,8 мм - требует достаточного пространства за щитком
• Рабочая температура: -25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от пыли и влаги; применяется только внутри щитов
• Степень загрязнения: 2 - допустимо использование в помещениях с обычной запылённостью, без проводящей пыли

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы позволяют подключить провода сечением 1–25 мм2 - как одножильные, так и многожильные. Для надёжного соединения рекомендуется использовать наконечники OF или PIN. Выключатель NB1-63 совместим с другими аппаратами серии NB1-63, что позволяет собирать щиты едиными блоками. Устанавливается исключительно в закрытых распределительных щитах. Не подлежит монтажу вне корпуса.

Безопасность и стандарты

Соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, защищая кабель и оборудование. Категория применения A - оптимизирован для бытовых и аналогичных нагрузок. Наличие окна индикации позволяет визуально определить состояние контакта: «I» - включен, «O» - отключен.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нуля - повышает безопасность при ремонте
• Характеристика C предотвращает ложные срабатывания при пуске моторов и ламп
• Высокая механическая износостойкость (20 000 циклов) - долгий срок службы даже при частом использовании
• Поддержка наконечников PIN/FORK - удобно для подключения к шинам и сборкам
• Возможность доработки: есть возможность установки вспомогательных контактов XF9, сигналов аварии XF9J, расцепителей S9/V9

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не защищает от внешней среды
• Не подходит для защиты цепей с высокими пусковыми токами выше 30 А (например, крупные насосы, компрессоры)
• Не используется в сетях постоянного тока - только переменный ток 50–60 Гц
• Требует минимум 77,8 мм глубины за DIN-рейкой - не подходит для узких щитов
• Номинальный ток 3 А слишком мал для мощных приборов - не используйте для плит, бойлеров, кондиционеров

Примеры использования

• Защита группы розеток в спальной комнате
• Отдельный автомат для осветительной группы с LED-лампами и трофарными трансформаторами
• Щитовая защита для маломощного станка (дрель, точило) в гараже
• Зашита контроллера или системы автоматизации с пусковыми токами

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие сечения кабеля - для 3 А достаточно 1,5 мм2, но лучше взять 2,5 мм2 для запаса
• При установке в щите оставляйте свободное место рядом - для тепловыделения и доступа к клеммам
• Если нужна дистанционная сигнализация срабатывания - выбирайте версию с XF9J
• Не путайте с однополюсными моделями: двухполюсный вариант обязательный там, где требуется отключение нулевого провода
• Проверяйте маркировку перед монтажом: NB1-63 2P 3A C - именно такой артикул соответствует вашему заказу 179662
