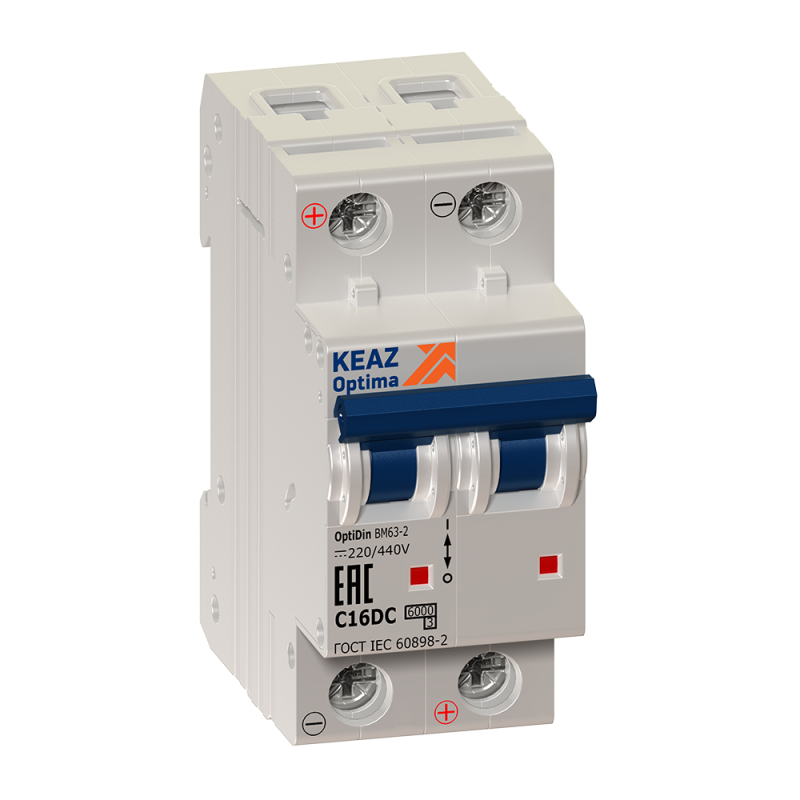

Выключатель автоматический двухполюсный 6А C 10кА DC OptiDin BM63-2C6-DC-УХЛ3-РЕГ - 243130 КЭАЗ

Автоматический выключатель модульный двухполюсный 6А C 10кА DC УХЛ3 РЕГ BM63-2C6-DC-УХЛ3-РЕГ - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Применяется в системах с высокими требованиями к надежности, таких как солнечные , системы хранения энергии и железнодорожное оборудование. Производится Кэаз в серии OptiDin.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 6А C 10кА DC УХЛ3 РЕГ BM63-2C6-DC-УХЛ3-РЕГ предназначен для защиты цепей постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Отличается повышенной устойчивостью к дуговым процессам, что делает его подходящим для сложных условий работы. Подходит для установки в распределительных щитах объектов с источниками постоянного тока: солнечными электростанциями, аккумуляторными батареями, тяговыми системами, зарядными станциями, промышленным оборудованием на базе DC-шин.

Технические характеристики

• Номинальный ток: 6 А - максимальный длительно допустимый ток без срабатывания.
• Тип характеристики: C - срабатывает при токе 5–10 крат от номинала; оптимально для нагрузок со средними пусковыми токами (например, преобразователи, насосы).
• Номинальное напряжение: 230 В DC - рабочее напряжение цепи. Напряжение изоляции также 230 В - гарантирует безопасную работу при этом уровне.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А при постоянном токе.
• Количество полюсов: 2 - обеспечивает размыкание обоих проводников (плюса и минуса) одновременно.
• Сечение провода: 1…25 мм2 - стандартный диапазон для подключения медных жил. Возможность подключения до 35 мм2 указана в преимуществах, но требует проверки зажима перед монтажом.
• Ширина по модулям: 2M - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 75 мм - минимальное свободное пространство за щитом для правильной установки.
• Рабочая температура: от –60C до +60C - позволяет использовать в экстремальных условиях, включая холодные регионы и нагреваемые помещения.
• Степень защиты IP30: защита от предметов больше 2,5 мм, но не от воды - подходит только для внутренней установки в закрытых щитах.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию пробоя при КЗ.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, характерным для DC-систем.
• Категория перенапряжения IV: предназначено для установки на входе питания, где возможны самые высокие переходные процессы.
• Частота: 0 Гц - работает исключительно в цепях постоянного тока, не переменному току!
• Степень загрязнения 2: рассчитан на нормальные условия без пылевых осадков и конденсата.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 6А C 10кА DC УХЛ3 РЕГ BM63-2C6-DC-УХЛ3-РЕГ монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для фиксации используется защелка на задней части устройства - достаточно плотно придавить до щелчка. Оба полюса имеют одинаковые зажимы, расположенные сверху и снизу. Перед подключением убедитесь, что проводник зачищен на 9–10 мм, без повреждений жил. Зажимы затягиваются отверткой с плоским лезвием - момент не более 0,5 Нм. Максимальное сечение 25 мм2 соответствует рекомендованному значению; использование проводов до 35 мм2 возможно, но требует тестирования на прочность контакта после сборки.

Безопасность и стандарты

BM63-2C6-DC-УХЛ3-РЕГ соответствует требованиям ГОСТ IEC 60947-2 и имеет регистрацию в Реестре промышленной продукции РФ (№10385134). Корпус изготовлен из самозагасающего пластика класса V-0, не распространяет горение. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания даже при аварийных режимах. Индикатор положения контактов (зеленый = включен, красный = отключен) позволяет оперативно диагностировать состояние автомата без вскрытия щита.

Преимущества

• Серебросодержащие напайки на подвижных контактах - увеличивают срок службы и снижают тепловую нагрузку при частых срабатываниях.
• Профильтрованные углубления на корпусе - улучшают теплоотвод, особенно важно при работе в ограниченном объеме щита.
• Двойной разрыв контактов и двойная система гашения дуги - обеспечивают надежное отключение даже при высоких значениях тока КЗ.
• Надежные зажимы - фиксируют проводники с усилием, исключающим ослабление со временем.
• Индикатор состояния контактов - визуальный контроль без инструментов.
• Не поддерживающие горение материалы - соответствие требованиям пожарной безопасности.

Ограничения применения

• Не применяется в сетях переменного тока (AC) - только для постоянного тока (DC).
• Степень защиты IP30 запрещает установку во влажных, открытых или пыльных местах вне щита.
• Номинальное напряжение 230 В DC - нельзя применять в цепях выше этого уровня (например, 400 В DC).
• Работает при частоте 0 Гц - не совместим с импульсными или пульсирующими токами без фильтрации.
• Подключение проводов >25 мм2 не гарантировано производителем - требуется проверка на месте.

Примеры использования

• Защита массива солнечных панелей на входе MPPT-конвертера.
• Щит управления литий-ионной батарейной установкой емкостью 10–50 кВт·ч.
• Цепи питания постоянного тока на железной дороге (сигнализация, освещение платформ).
• Промышленные контроллеры и преобразователи частоты с выходом DC.
• Системы бесперебойного питания (UPS) с внешними аккумуляторами.

Практические советы

• Перед установкой проверьте полярность - хотя автомат не чувствителен к направлению тока, соблюдение схемы упрощает обслуживание.
• При использовании многожильных проводов используйте наконечники - они предотвращают деформацию жил при затяжке.
• Не располагайте автоматы рядом с мощными источниками тепла - даже при широком диапазоне температур долговечность снижается при постоянном воздействии >55C.
• Обеспечьте доступ к индикатору - он важнее, чем кажется: часто именно он показывает причину отключения раньше, чем другие приборы.
• Проверяйте сертификаты и реестр при приемке - BM63-2C6-DC-УХЛ3-РЕГ является легализованным продуктом КЭAZ, а значит, годен для госзакупок и промышленных проектов.
