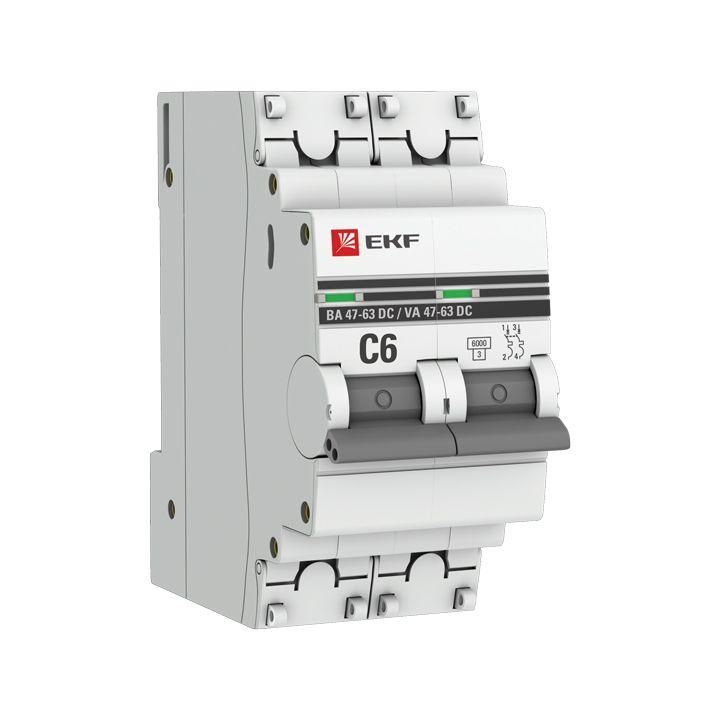

Автоматический выключатель 2P 6А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-2-06C-pro

Автоматический выключатель ВА 47-63 DC - это двухполюсный модульный аппарат от EKF PROxima, предназначенный для защиты цепей постоянного тока до 500 В и током до 6 А. Он подходит для установки на DIN-рейку и применяется там, где требуется надежная защита от перегрузок и коротких замыканий в системах с постоянным током.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Его используют в системах с источниками постоянного тока: солнечных электростанциях, светодиодном освещении, зарядных устройствах, промышленных контроллерах, батарейных массивах и других DC-системах до 500 В.

Технические характеристики

• Номинальный ток: 6 А - максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, LED-драйверы, малые двигатели)
• Номинальное напряжение: 500 В постоянного тока - предельное рабочее напряжение
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Количество полюсов: 2 - одновременно размыкает оба провода (+ и –)
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 6,2 кВ - устойчивость к высоковольтным импульсам (молнии, коммутационные выбросы)
• Сечение проводника: 1–25 мм2 - совместим с медными жилами любого распространённого сечения
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (36 мм)
• Глубина монтажа: 41 мм - требует соответствующего места в щите
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий диапазон температур: -25...+50 C - работает в большинстве помещений, включая неотапливаемые
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Категория перенапряжения: III - предназначен для установки в распределительных устройствах, а не на конце линии
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли, но не токопроводящих загрязнений
• Частота: 50 Гц - указано для совместимости с сетевыми устройствами, хотя работает на постоянном токе
• Наличие нейтрального проводника: Да - позволяет использовать в схемах с разделением + и –
• Гарантийный срок: 84 месяца - 7 лет, что выше среднего для аналогичных устройств

Совместимость и монтаж

Автоматический выключатель ВА 47-63 DC устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами. Установка происходит путём зацепления за рейку и фиксации с помощью внутренних зажимов - никаких дополнительных креплений не требуется. Для подключения используйте провода сечением 1–25 мм2; зажимы рассчитаны на многожильные и одножильные провода. Наличие нейтрального проводника означает, что можно подключать как положительный, так и отрицательный полюса - важно соблюдать полярность при монтаже.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов переменного и постоянного тока. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск повреждения оборудования. Цветовой индикатор на передней панели показывает состояние: «ON» - включен, «OFF» - отключен. Пластиковая крышка над зажимами предотвращает случайное прикосновение к токоведущим частям и позволяет пломбировать устройство для контроля доступа. Прочные заклёпки корпуса исключают деформацию при механическом воздействии.

Преимущества

• Увеличенная прочность корпуса благодаря дополнительным заклёпкам - меньше вероятность растрескивания
• Индикатор состояния на лицевой стороне - сразу видно, включен или отключен
• Защитные крышки на зажимах - безопасность и возможность пломбировки
• Широкий диапазон сечений проводов - не нужен переходник между жилами
• Долгий срок гарантии - 7 лет, что говорит о высокой надёжности
• Поддержка постоянного тока до 500 В - редкая функция среди бюджетных автоматов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для цепей с очень высоким пусковым током (например, мощные электродвигатели) - характеристика C не всегда достаточна
• Запрещено применять в цепях с напряжением выше 500 В постоянного тока - возможен пробой изоляции
• Не используется в сетях переменного тока - только для постоянного тока
• Требуется минимум 41 мм глубины в щите - не подходит для узких шкафов

Примеры использования

• Щиты солнечных электростанций - защита PV-панелей и инверторов
• Системы светодиодного освещения с внешними драйверами
• Зарядные станции для электромобилей и аккумуляторов
• Промышленные контроллеры и PLC-устройства с питанием от 24/48/110 В DC
• Железнодорожные системы сигнализации и связи
• Резервные источники питания на базе свинцово-кислотных батарей

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи - не более 500 В постоянного тока
• При подключении двужильного кабеля (плюс/минус) следите, чтобы каждый провод попал в свой полюс - перепутать нельзя
• Используйте клеммники или наконечники для многожильных проводов сечением менее 2,5 мм2 - это повысит контакт
• Если щит установлен в холодном помещении, убедитесь, что температура не ниже -25 C - иначе механизм может не сработать
• При необходимости пломбировки - используйте специальные пломбы через отверстия в крышках зажимов
• Не устанавливайте рядом с нагревательными элементами - превышение температуры может вызвать ложное срабатывание
