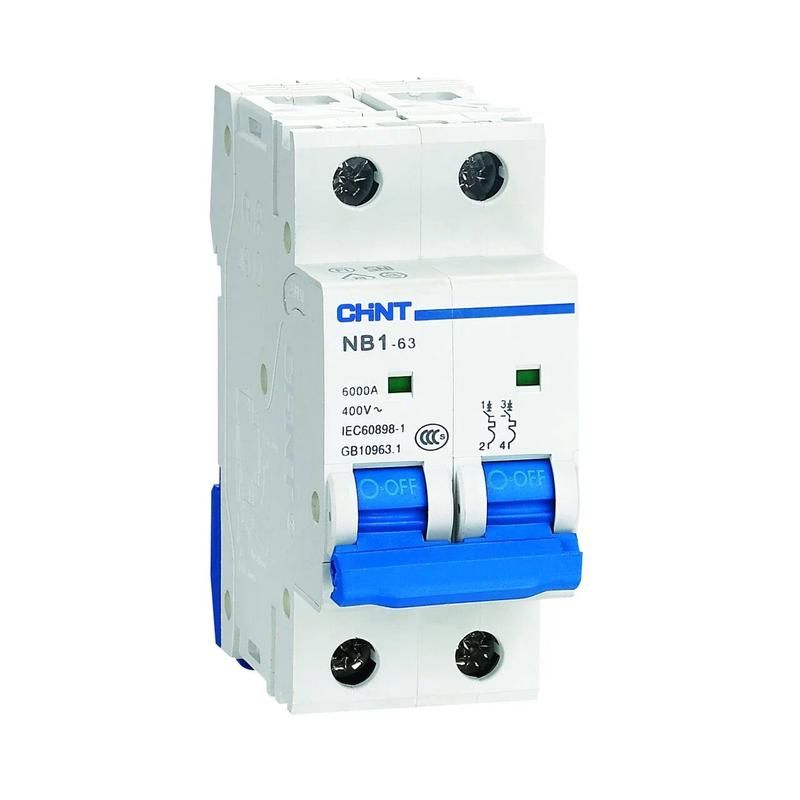

Выключатель автоматический двухполюсный NB1-63 2P 2A 6кА х-ка D (DB) (R) | 179673 CHINT

Автоматический выключатель двухполюсный модульный NB1-63 с номинальным током 2 А и характеристикой D предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 179673 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Выключатель NB1-63 используется для защиты однофазных цепей с высокими пусковыми токами — например, двигателей, насосов, компрессоров, сварочных аппаратов и других мощных потребителей. Он применяется в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для установки в распределительных щитах с DIN-рейкой.

Технические характеристики

• Номинальный ток: 2 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В AC — рассчитан на работу в сети 220/400 В, 50/60 Гц;
• Количество полюсов: 2P — защищает два провода фазы и нуля одновременно;
• Отключающая способность: 6 кА — способен безопасно отключить цепь при токе короткого замыкания до 6000 А;
• Характеристика срабатывания: D — медленное срабатывание при импульсных токах, идеально для оборудования с высоким пусковым током;
• Напряжение изоляции: 500 В — гарантирует безопасную изоляцию при рабочих напряжениях до 400 В;
• Модульная ширина: 2 модуля (36 мм) — занимает два места на DIN-рейке;
• Степень защиты: IP20 — защищен от доступа пальцев и твердых предметов, но не от воды и пыли;
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Рабочая температура: от -25°C до +40°C — допустимо использование в неотапливаемых помещениях;
• Степень загрязнения: 2 — подходит для сред с небольшим количеством пыли и конденсата;
• Механическая износостойкость: 20 000 циклов включения/отключения;
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке.

Совместимость и монтаж

Выключатель NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм² (медные) или 25 мм² (алюминиевые). Клеммы совместимы с наконечниками типов PIN и FORK. Устройство легко интегрируется в существующие щитовые решения. Индикатор положения контактов (зеленое/красное окно) показывает состояние: “ON” — включен, “OFF” — отключен.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, что повышает безопасность всей системы. Категория применения A означает, что он защищает исключительно от перегрузок и коротких замыканий, но не предназначен для управления оборудованием в режиме частых включений.

Преимущества

• Увеличенная отключающая способность (6 кА) обеспечивает надежность даже в условиях слабых вводных кабелей;
• Характеристика D предотвращает ложные срабатывания при запуске моторов и другого оборудования с высоким пусковым током;
• Компактная двухмодульная конструкция экономит место в щите;
• Яркий визуальный индикатор положения контактов упрощает диагностику;
• Готов к использованию без дополнительных адаптеров — работает сразу после установки на рейку.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах — степень защиты IP20 не обеспечивает герметичность;
• Не рекомендован для частого ручного включения/отключения — оптимизирован для защиты, а не для операционного управления;
• Не имеет функций дистанционного управления или автоматического возврата — требует ручного сброса после срабатывания;
• Не поддерживает подключение к системам удаленной сигнализации без дополнительных модулей (XF9, V9 и др.).

Примеры использования

• Защита двигателя насоса в системе водоснабжения дома;
• Щитовая защита конвейера на производстве с асинхронным двигателем;
• Линия питания сварочного аппарата в мастерской;
• Цепь питания компрессора холодильного оборудования;
• Распределительный щит многоквартирного дома для группы розеток с мощными приборами.

Практические советы

• Выбирая автомат 2А, убедитесь, что суммарная мощность подключенных устройств не превышает 800 Вт (при 220 В);
• При установке в щит с несколькими автоматами соблюдайте порядок: от большего номинала к меньшему — чтобы избежать ложных срабатываний;
• Для защиты цепей с высоким пусковым током (например, насосы, компрессоры) именно характеристика D — правильный выбор; если нужна более чувствительная защита (освещение, электроника), выбирайте тип B или C;
• Проверьте посадочные размеры перед покупкой — ширина 36 мм должна точно подходить под вашу DIN-рейку;
• Если требуется сигнал о срабатывании — используйте дополнительный модуль XF9J, совместимый с этой серией.
