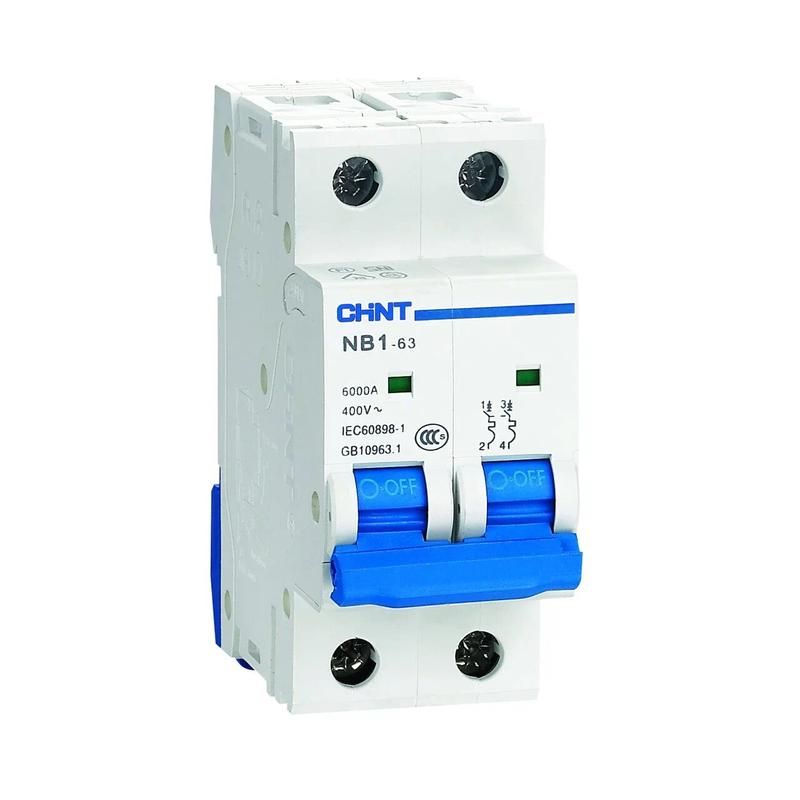

Выключатель автоматический двухполюсный NB1-63 2P 40A 6кА х-ка D (DB) (R) | 179679 CHINT

Автоматический выключатель NB1-63 2P (R) (DB) от CHINT - двухполюсный модульный аппарат с номинальным током 40 А и отключающей способностью 6 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных установках.

Назначение и область применения

Выключатель NB1-63 2P (R) (DB) используется для защиты однофазных цепей с напряжением до 400 В, где требуется надёжная защита от сверхтоков. Подходит для монтажа в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется для питания групповой нагрузки: розеточных контуров, нагревательных приборов, насосов, малых станков и другого оборудования с высоким пусковым током благодаря характеристике срабатывания D.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В AC
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - подходит для нагрузок с высоким импульсным током (например, двигатели, трансформаторы)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Модульная ширина: 2 модуля (36 мм)
• Рабочая температура: от -25 C до +40 C
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальном токе
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность сети

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 40 А (обычно 6–10 мм2 медный провод). Также возможна установка шин типа PIN и FORK. Выключатель NB1-63 2P (R) (DB) совместим с другими аппаратами серии NB1-63, что позволяет собирать унифицированные щитовые решения. Ширина 2 модуля обеспечивает плотную компактную сборку в распределительных щитах.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Категория применения A гарантирует защиту именно от перегрузок и коротких замыканий, а не от других видов отказов. Устройство имеет класс токоограничения 3, что снижает тепловую и механическую нагрузку на кабель и оборудование при КЗ. Индикация положения контактов через окошко позволяет визуально определить состояние аппарата - включен/выключен/сработал.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжную работу даже в условиях слабых сетей или на удалении от трансформаторной подстанции
• Характеристика D позволяет использовать аппарат для защиты двигателей и другой индуктивной нагрузки без ложных срабатываний
• Готов к дополнительной комплектации: можно установить вспомогательные контакты (XF9), сигнальные контакты (XF9J) или расцепители (S9/V9) для дистанционного управления и контроля
• Долгий срок службы: 20 тысяч механических циклов и 10 тысяч электрических
• Совместимость с системами от других производителей, использующих стандартную DIN-рейку и габариты 18 мм на модуль

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 исключает воздействие воды и пыли
• Не рекомендован для частого ручного включения/отключения - рассчитан на нечастые операции; для часто включаемых цепей лучше применять контакторы
• Не подходит для цепей постоянного тока - работает только с переменным током 50/60 Гц
• Температурный диапазон (-25…+40 C) ограничивает применение в неотапливаемых помещениях зимой или в экстремальных климатических зонах

Примеры использования

• Защита группы розеток в мастерской с мощными инструментами (дрели, шлифмашины)
• Щитовая защита электрокотла или системы отопления с насосом
• Питание конвейера или воздушного компрессора с высоким пусковым током
• Фазовый выключатель в трёхфазной системе, когда необходимо отключить две фазы одновременно

Практические советы

• Выбирая автомат NB1-63 2P (R) (DB), проверьте соответствие сечения кабеля номиналу 40 А - недостаточно сильный провод вызовет перегрев
• При установке в щите убедитесь, что рядом есть место для будущего расширения - возможно потребуется добавить вспомогательные контакты
• Не путайте с характеристикой C - D-характеристика более “мягкая” к пусковым токам, поэтому идеальна для двигателей, но не для освещения
• При использовании в холодных помещениях (например, на складе) убедитесь, что температура не опускается ниже -25 C - это может повлиять на надёжность срабатывания
• Аппарат NB1-63 2P (R) (DB) легко заменяется аналогичными изделиями от других брендов, если сохранена ширина 2 модуля и тип крепления
