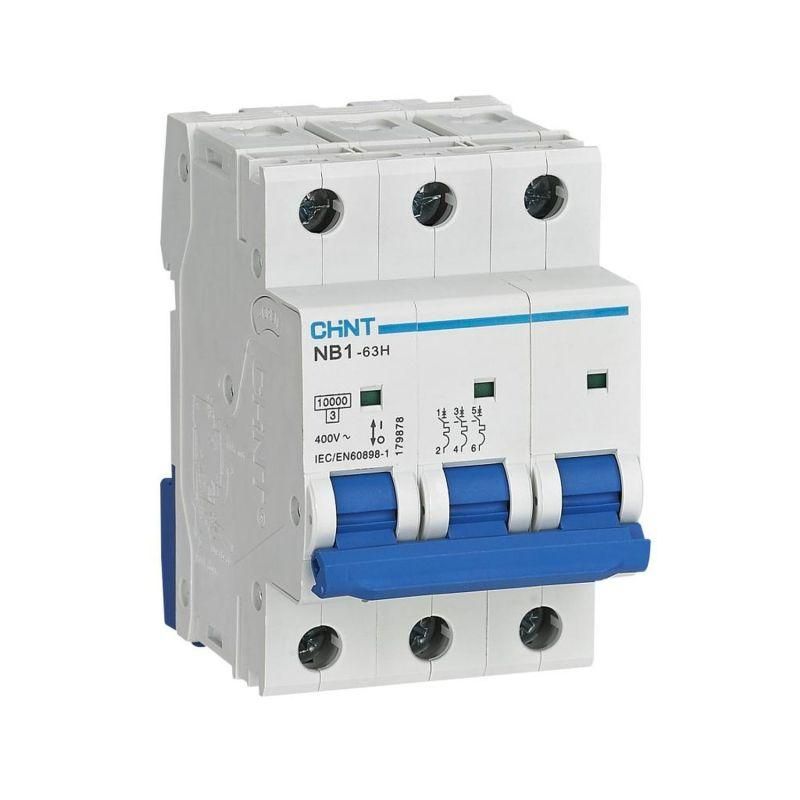

Выключатель автоматический трехполюсный NB1-63H 3P 10A 10кА х-ка B (R) | 179852 CHINT

Автоматический выключатель CHINT NB1-63H с артикулом 179852 - трёхполюсный модульный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектов, где требуется надёжная защита нагрузок до 10 А.

Назначение и область применения

Выключатель CHINT NB1-63H предназначен для защиты трёхфазных цепей переменного тока с напряжением до 400 В. Он обеспечивает отключение питания при превышении тока выше номинала (10 А) или при возникновении короткого замыкания. Применяется в распределительных щитах для защиты групповых линий: станков, насосов, систем вентиляции, освещения и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для бытовых и слаботочных нагрузок
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам, например, от грозовых разрядов
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен
• Рабочая температура: от -25 C до +40 C - подходит для установки в неотапливаемых помещениях
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы позволяют подключить провода сечением до 16 мм2 - подходят как одножильные, так и многожильные кабели. Также возможна установка шин типа PIN и FORK. Выключатель CHINT NB1-63H совместим со всеми другими автоматами серии NB1-63H, что позволяет собирать унифицированные щиты. Устройство можно дополнить вспомогательными контактами XF9 или XF9J, а также расцепителями S9/V9 для удалённой коммутации или контроля напряжения.

Безопасность и стандарты

Соответствует требованиям IEC/EN 60947-2. Класс токоограничения 3 - снижает энергию короткого замыкания, защищая оборудование downstream. Категория применения A - предназначен для защиты кабелей и нагрузок, а не для управления двигателями. Механическая износостойкость - 20 000 циклов включения/отключения; электрическая - 10 000 циклов. Индикатор положения контактов (зелёное окно = включен, красное = отключен) даёт наглядное представление о состоянии аппарата.

Преимущества

• Надёжное срабатывание по характеристике B - минимизирует ложные отключения при пуске двигателей малой мощности
• Универсальная ширина 18 мм на полюс - легко сочетается с другими модульными устройствами
• Готов к дополнению внешними элементами - расширяемость функционала без замены основного автомата
• Яркий визуальный индикатор положения контактов - ускоряет диагностику и обслуживание
• Произведено по технологии CHINT - известный производитель с проверенной долговечностью в условиях эксплуатации

Ограничения применения

• Не применяется в средах с повышенной запылённостью, влагой или химическими испарениями - степень защиты IP20 недостаточна
• Не рекомендован для защиты мощных двигателей или сварочных аппаратов - характеристика B слишком чувствительна к пусковым токам
• Запрещена установка вне щита - отсутствует защита от внешнего воздействия
• Не предназначен для частого ручного включения/отключения - оптимизирован для защиты, а не для операционного управления

Примеры использования

• Защита трёхфазного конвейера в цеху с мощностью до 2,2 кВт
• Щитовая защита группы осветительных линий в офисном помещении
• Распределительный щит многоэтажного дома - защита этажной группы розеток
• Линии питания насосов, вентиляторов, компрессоров с умеренным пуском

Практические советы

• Выбирая автомат CHINT NB1-63H, убедитесь, что суммарная нагрузка всех фаз не превышает 10 А на каждую - перегрузка вызовет отключение
• При сборке щита используйте одинаковые типы автоматов - смешивать B, C и D характеристики в одной цепи затрудняет координацию защиты
• Для подключения используйте качественные кабели с достаточным сечением - недостаточно сечение увеличивает риск перегрева даже при правильном номинале автомата
• Если нужна дистанционная сигнализация срабатывания - выбирайте версию с дополнительным контактом XF9J
• Перед первым включением проверьте, что все клеммы плотно затянуты - плохой контакт - одна из причин ложных срабатываний
