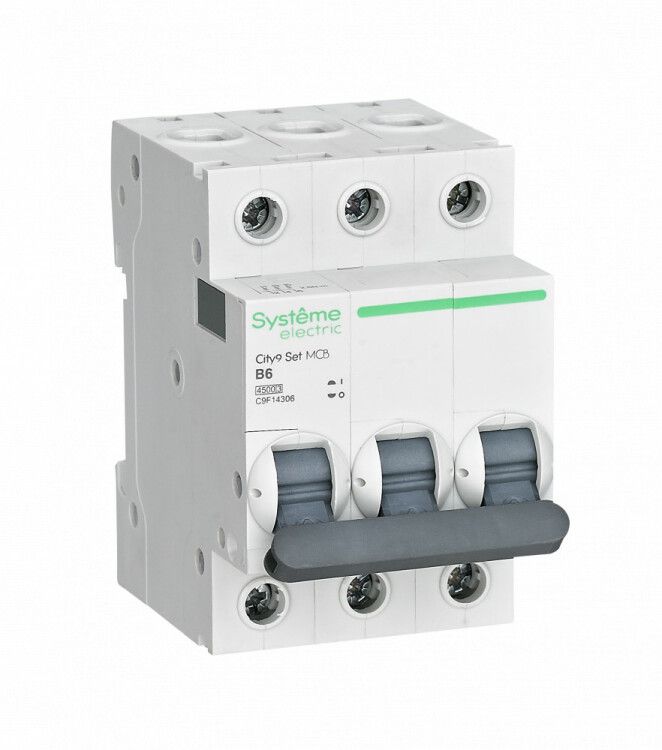

Выключатель автоматический модульный 3п B 6А 4.5кА City9 Set 400В SE C9F14306 APC

Автоматический выключатель City9 Set - трёхполюсный модульный аппарат с номинальным током 6 А и характеристикой B, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд Systeme Electric предлагает эту модель как часть серийной линейки City9 Set, подходящую для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель City9 Set используется для защиты групповых линий переменного тока напряжением до 400 В. Он защищает кабели и оборудование от повреждений при длительных перегрузках и внезапных коротких замыканиях. Подходит для установки в бытовых, коммерческих и легкопромышленных щитах - например, для питания освещения, розеточных групп, маломощных станков и систем вентиляции.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии
• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживается без срабатывания
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для осветительных и розеточных нагрузок с плавным пуском
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 440 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Класс токоограничения: 3 - высокая скорость отключения снижает тепловые и механические воздействия на сеть
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Ширина по модулям: 3 М - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Сечение провода: 1–16 мм2 - подходит для медных кабелей этого диапазона
• Способ монтажа: на DIN-рейку - стандартный крепёж для распределительных щитов
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель City9 Set устанавливается на стандартную DIN-рейку типа TS35. Для надёжного контакта используйте провода сечением 1–16 мм2 - зажимы не поддерживают многожильные провода без наконечников. Клеммы спроектированы так, чтобы предотвращать случайное попадание изолирующей оболочки внутрь - это снижает риск нагрева и возгорания. Монтаж выполняется в щите с глубиной не менее 45 мм. Убедитесь, что рядом достаточно свободного места для удобного включения/выключения рычага.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности для автоматических выключателей. Конструкция включает ударопрочный термостойкий пластиковый корпус с шестью металлическими заклёпками - это увеличивает прочность и долговечность. Наличие механизма «мгновенной коммутации» гарантирует быстрое отключение даже при значительном токе. Класс токоограничения 3 позволяет минимизировать энергию, проходящую через сеть при КЗ, что снижает риск повреждения оборудования.

Преимущества

• Увеличенная надёжность благодаря усиленному корпусу и качественным контактам
• Эргономичный рычаг управления - легко визуально определить состояние (вкл./выкл.)
• Защита клемм от некорректного подключения - снижает вероятность ошибок при монтаже
• Совместимость со всей серией City9 Set - можно использовать с другими устройствами той же линейки (например, УЗО, дифавтоматами)
• Работает в широком температурном диапазоне, типичном для помещений

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для мощных двигателей или оборудования с высоким пусковым током - характеристика B слишком чувствительна
• Не подходит для цепей постоянного тока - работает только с переменным током (AC)
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельное УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Подключение светильников и точечного освещения
• Щитовая защита насосов, вентиляторов, компрессоров малой мощности
• Линии питания контрольных и сигнализационных устройств

Практические советы

• Выбирая автомат City9 Set, проверьте соответствие сечения кабеля - не используйте провода меньше 1 мм2 или больше 16 мм2
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом располагаются выше - это улучшает эргономику и обслуживание
• Для цепей с частыми пусками (например, холодильники, насосы) лучше выбрать характеристику C - здесь B может давать ложные срабатывания
• Обязательно проверяйте целостность клемм после монтажа - слабый контакт вызывает перегрев даже при номинальном токе
• Артикул c9f14306 - единственный идентификатор модели в каталоге Systeme Electric; сохраняйте его при заказе запчастей или аналогов
