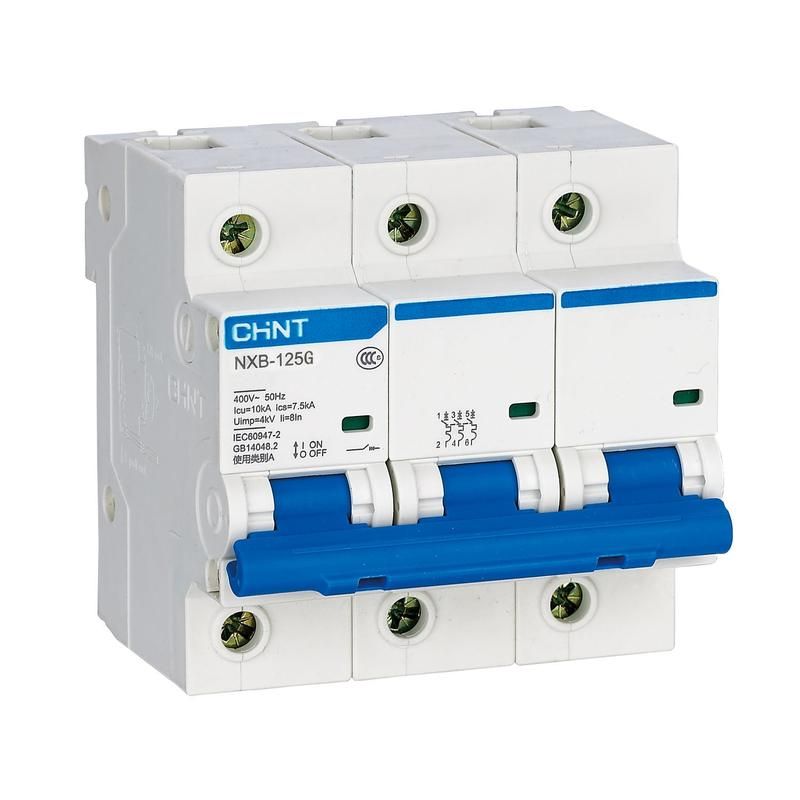

Выключатель автоматический трехполюсный NXB-125 3P 80А 10kA х-ка C (R) | 816139 CHINT

Автоматический выключатель модульный трехполюсный 80А 10кА характеристика C (R) NXB-125 от бренда CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, офисных и жилых помещениях. Этот аппарат обеспечивает надежное отключение при высоких токах, легко устанавливается на DIN-рейку и совместим с типовой коммутационной аппаратурой.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 80А 10кА характеристика C (R) NXB-125 используется для защиты трёхфазных силовых цепей с номинальным напряжением до 400 В. Подходит для питания оборудования с умеренно индуктивной нагрузкой: электродвигатели, насосы, компрессоры, системы вентиляции, конвейеры и другие устройства, где возможны кратковременные пусковые токи. Применяется в щитах управления, распределительных пунктах и этажных щитах. Может использоваться в местах, где есть доступ необученного персонала - например, в офисах, торговых центрах и многоквартирных домах.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, оптимальна для смешанных нагрузок с пусковыми токами (например, двигатели);
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные помехи);
• Тип тока: переменный (AC) - работает только в сетях 50–60 Гц;
• Модульная ширина: 4,5 модуля (81 мм) - занимает 4,5 стандартных модулей по 18 мм каждый;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды;
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в закрытых помещениях;
• Частота: 50–60 Гц - совместим со всеми стандартными сетями;
• Степень загрязнения: 2 - рассчитан на использование в условиях с небольшим количеством пыли и конденсата;
• Механическая износостойкость: 20 000 циклов включения/отключения - долгий срок службы при частых операциях;
• Электрическая износостойкость: 10 000 циклов - устойчивость к отключениям при токах нагрузки.

Совместимость и монтаж

Автоматический выключатель модульный 80А NXB-125 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 50 мм2 (медные) или 70 мм2 (алюминиевые) - проверьте соответствие по паспорту. Клеммы поддерживают подключение через шины типа PIN и FORK. Устройство имеет индикатор положения контактов - окно показывает “I” (включен) или “O” (выключен). Монтаж выполняется в щитах с достаточным свободным пространством - ширина 81 мм требует минимум 5 модулей места. Совместим с другими аппаратами серии NXB-125, что позволяет собирать унифицированные щиты.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3 - снижает величину тока КЗ перед отключением, повышая безопасность всей цепи. Категория применения A - обеспечивает координированную защиту с предохранителями и другим оборудованием. Наличие механической блокировки исключает случайное включение при обслуживании.

Преимущества

• Универсальная характеристика C - хорошо сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей;
• Высокая отключающая способность 10 кА - подходит для объектов с мощными источниками питания;
• Гибкая комплектация - можно добавить вспомогательные контакты, расцепители и сигнализацию;
• Яркий индикатор положения - удобен для диагностики без тестера;
• Надежная сборка - корпус из самозатухающего пластика, внутренние механизмы с двойным контактом и дугогашением.

Ограничения применения

• Не применяется в открытых или влажных помещениях - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током - только для AC 50/60 Гц;
• Не рекомендован для защиты светодиодных светильников и электронных преобразователей - характер нагрузки требует характеристики B или Z;
• Не использовать при температурах ниже -25C или выше +40C - риск потери точности срабатывания;
• Не следует применять в системах с частыми включениями более 10 раз в час - это сокращает срок службы.

Примеры использования

• Защита трёхфазного электродвигателя 37 кВт на конвейере в заводском цехе;
• Щитовая защита группы розеток в административном здании;
• Распределительный щит многоэтажного дома - питание лифтового оборудования;
• Контроль питания насосной станции в системе водоснабжения.

Практические советы

• Выбирая автомат, убедитесь, что расчетный ток нагрузки не превышает 80 А - лучше иметь запас 10–15%
• При установке в щите используйте кабели с подходящим сечением - для 80 А требуется медный кабель не менее 16 мм2;
• Если нужна удалённая сигнализация срабатывания - заказывайте версию с дополнительным контактом AL-X3;
• Для сложных систем - используйте расцепитель минимального напряжения (UVT-X3), чтобы отключить оборудование при просадке напряжения;
• Проверяйте плотность затяжки клемм - недостаточно затянутый контакт вызывает нагрев и выход из строя;
• Не заменяйте этот автомат на модель с характеристикой B - он будет ложно срабатывать при пуске двигателей.
