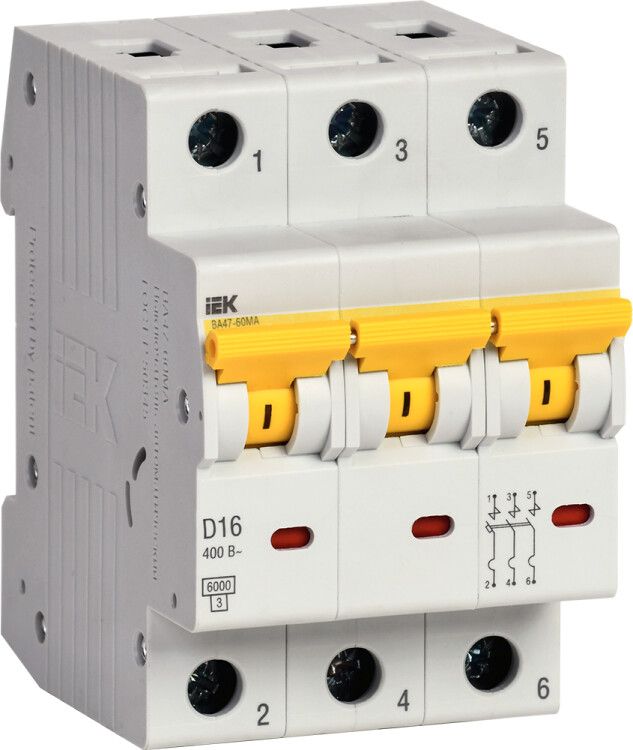

Выключатель автоматический трехполюсный ВА47-60МА без тепл. расцеп. 3P 16А 6кА D | MVA33-3-016-D IEK

Автоматический выключатель ВА47-60МА без теплового расцепителя 3P 16А 6кА D от IEK (ИЭК) предназначен для защиты электрических цепей от короткого замыкания. Артикул mva33-3-016-d используется там, где требуется исключительно мгновенное отключение при аварии, а защита от перегрузки обеспечивается другим устройством.

Назначение и область применения

Этот автоматический выключатель защищает цепи только от короткого замыкания - он не реагирует на длительную перегрузку, так как не имеет теплового расцепителя. Подходит для установки в местах, где перегрузка уже контролируется другими средствами: например, через контакторы, термические реле или частотные преобразователи.

• Распределительные щиты и панели
• Вводно-распределительные устройства (ВРУ)
• Цепи аварийной вентиляции и систем пожаротушения
• Промышленные линии с предварительной защитой от перегрузки

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает аппарат без повреждений
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазные сети 380–400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при высоких пусковых токах (например, у двигателей), задерживая отключение на 10–20 мс
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке
• Степень защиты IP20: защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-60МА без теплового расцепителя 3P 16А 6кА D монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Совместим со всеми комплектующими серии KARAT от IEK (ИЭК): шины, перемычки, клеммы, другие автоматы этой же серии.

Не используйте этот автомат как единственный защитный элемент - всегда сочетайте его с устройствами, обеспечивающими защиту от перегрузки (например, тепловые реле или МПЗ).

Безопасность и стандарты

Выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Соответствие этим нормам гарантирует надёжность отключения и безопасность при работе в промышленных условиях. Сертифицирован для использования в электроустановках до 1000 В AC.

Преимущества

• Высокая коммутационная способность (6 кА) - надёжно отключает даже мощные КЗ
• Характеристика D - идеально подходит для нагрузок с высоким пусковым током: насосы, вентиляторы, компрессоры
• Узкая конструкция (3 модуля) - экономит место в щите
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях и на улице внутри корпусов
• Совместимость с серией KARAT - легко заменить или дополнить другими элементами из того же семейства

Ограничения применения

• Не применяется в цепях, где нет внешней защиты от перегрузки - сам по себе не предохраняет от долговременного превышения тока
• IP20 не допускает установку вне герметичных щитов - нельзя использовать в сырых, пыльных или открытых зонах
• Не рекомендуется для бытовых квартир - в домашних сетях обычно нужна комплексная защита (тепло+магнит)
• Не подходит для слаботочных цепей (низковольтные сигналы, управление, освещение LED)

Примеры использования

• Защита двигателя вентиляционной установки в подвале - перегрузка контролируется реле, а КЗ гасится этим автоматом
• Линия питания пожарного насоса - в случае КЗ автомат моментально отключает питание, чтобы не вызвать возгорание
• Щит управления конвейером на заводе - каждый двигатель защищён своим автоматом типа D, а перегрузка регулируется через частотник

Практические советы

• Выбирая автомат ВА47-60МА без теплового расцепителя 3P 16А 6кА D, проверьте, что на входе цепи стоит устройство, которое отключает при перегрузке - иначе система будет небезопасна
• При сборке щита убедитесь, что посадочные места на DIN-рейке соответствуют ширине 3 модуля (54 мм)
• Подключайте провода строго под усилие 0,8–1,0 Нм - переусилие повредит клеммы
• Для обслуживания и замены - достаточно открыть крышку щита; снимается без инструментов
• Если вам нужна защита и от перегрузки - выбирайте полный вариант ВА47-60МА с тепловым расцепителем, а не эту версию без него
