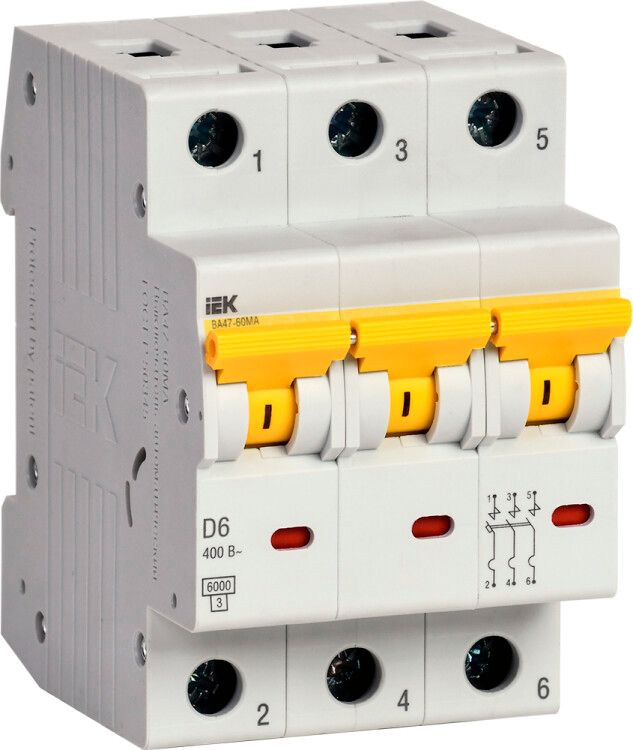

Выключатель автоматический трехполюсный ВА47-60МА без тепл. расцеп. 3P 6А 6кА D | MVA33-3-006-D IEK

Автоматический выключатель модульный трехполюсный ВА47-60МА без теплового расцепителя 3P 6А 6кА D от IEK предназначен для защиты цепей от коротких замыканий в системах, где не требуется защита от перегрузки. Этот аппарат серии KARAT устанавливается в распределительных щитах и используется там, где важна надежная отработка аварийных ситуаций - например, в системах пожаротушения или аварийной вентиляции.

Назначение и область применения

Автоматический выключатель модульный ВА47-60МА без теплового расцепителя работает исключительно против короткого замыкания. Он не реагирует на длительную перегрузку - поэтому применяется там, где защита от перегрева уже обеспечена другими устройствами: термореле, контакторами или внешними контроллерами.

• Распределительные щиты и вводно-распределительные устройства
• Панели управления технологическим оборудованием
• Цепи аварийной вентиляции, насосов пожаротушения, систем освещения экстренной эвакуации
• Участки с постоянным током нагрузки, где перегрузки маловероятны или контролируются иными средствами

Технические характеристики

• Номинальный ток: 6 А - максимальный рабочий ток, который выдерживает аппарат без срабатывания при нормальной нагрузке
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазные сети 380–400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 6000 А
• Характеристика срабатывания: D - высокий порог срабатывания при импульсных токах; подходит для оборудования с большими пусковыми токами (например, двигатели, трансформаторы)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды - требует установки внутри закрытых щитов
• Рабочая температура: от –40 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях и на улице при условии герметичного корпуса щита
• Срок службы: 15 лет - при соблюдении режимов эксплуатации и условиях внутренней установки
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке

Совместимость и монтаж

Автоматический выключатель ВА47-60МА монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через зажимы сверху и снизу - рекомендуется использовать жилы сечением 0,5–2,5 мм2 (медные).

Подходит для сборки в щитах серии KARAT от IEK. Совместим со всеми стандартными компонентами этой серии: рубильниками, УЗО, контактами. Для работы в составе комплексной системы необходимо предусмотреть отдельную защиту от перегрузки - например, через тепловые реле или частотные преобразователи.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Конструкция обеспечивает изоляцию между полюсами и предотвращает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Наличие механической блокировки позволяет выполнять обслуживание без риска самопроизвольного включения.

Преимущества

• Высокая коммутационная способность (6 кА) - надёжно отключает даже мощные КЗ
• Характеристика D - устойчив к пусковым броскам тока, что важно для двигателей и трансформаторов
• Отсутствие теплового расцепителя снижает риск ложных срабатываний при колебаниях нагрузки
• Универсальная совместимость с DIN-рейкой и изделиями серии KARAT
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не подходит для защиты обычных бытовых и офисных цепей - отсутствует защита от перегрузки
• Не устанавливается вне закрытых щитов из-за низкой степени защиты IP20
• Не следует применять в цепях с частыми пиками тока выше 10×Iн - возможны отказы при многократных срабатываниях
• Требуется обязательная внешняя защита от перегрузки - нельзя использовать как единственный защитный элемент

Примеры использования

• Щит аварийной вентиляции в подземном паркинге - двигатель вентилятора запускается с большим пусковым током, но работает постоянно - нужна только защита от КЗ
• Линия питания насосов пожаротушения - система активируется только при пожаре, нагрузка стабильна, перегрузки исключены
• Управление световым сигналом эвакуации - питание от резервного источника, ток постоянный, опасность - только КЗ

Практические советы

• Выбирая ВА47-60МА, проверьте, что в вашей системе уже реализована защита от перегрузки - иначе оборудование может выйти из строя
• При монтаже используйте клеммы с усилием затяжки 0,8–1,0 Нм - недостаточно или слишком сильно затянутый провод вызывает нагрев
• Для установки в холодных помещениях (ниже –20 C) убедитесь, что весь щит имеет обогрев или находится в помещении с положительной температурой
• При использовании нескольких таких аппаратов в одном щите - учтите, что каждый занимает 3 модуля, и спланируйте место заранее
• Артикул mva33-3-006-d - это точный идентификатор для заказа запасных частей или аналогов в каталоге IEK
