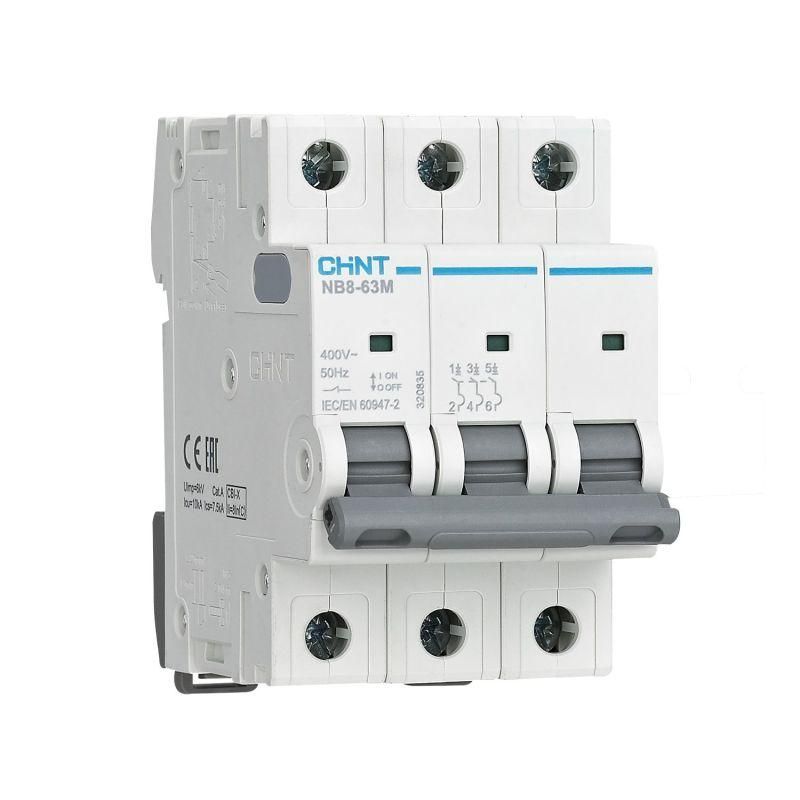

Выключатель автоматический NB8-63M 3P 10А 10кА х-ка K без тепл. расцеп. (R) | 320841 CHINT

Автоматический выключатель модульный 3-полюсный 10А 10кА серия NB8-63M характеристика K без теплового расцепителя - это коммутационное устройство для защиты электродвигателей и других нагрузок с высоким пусковым током, устанавливаемое в распределительных щитах. Бренд CHINT предлагает эту модель как часть надёжной серии NB8-63M, подходящую для промышленных и специализированных систем, где требуется только магнитная защита от КЗ.

Назначение и область применения

Этот автоматический выключатель предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя делает его непригодным для защиты от перегрузок - он реагирует только на резкий скачок тока. Применяется там, где уже есть отдельные устройства защиты от перегрева (например, термореле или частотный преобразователь).

• Защита электродвигателей в насосах, вентиляторах, компрессорах
• Управление и защита оборудования систем дымоудаления, вентиляции и кондиционирования
• Щиты пожарной безопасности, где важна быстрая отсечка при КЗ
• Линии с высоким пусковым током, где тепловая защита вызывает ложные срабатывания

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях с напряжением до 400 В между фазами
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 10 000 А
• Характеристика срабатывания: K - мгновенное срабатывание происходит при токе от 9,6 до 14,4 кратном номинальному (для 10 А - от 96 до 144 А)
• Количество полюсов: 3 - защищает все три фазы одновременно
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при напряжении до этого значения
• Импульсное выдерживаемое напряжение (Uimp): 6 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов
• Степень защиты (IP): IP20 - защищён от прикосновения пальцев и твёрдых предметов, но не от воды и пыли
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Рабочая температура: от -35C до +70C - подходит для холодных и жарких помещений
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Категория применения: A - используется в цепях с малой индуктивностью, типично для освещения и нагрева, но здесь применяется для двигателей благодаря характеру K
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ до безопасного уровня
• Степень загрязнения: 3 - допустимо использование в помещениях с повышенной запылённостью (например, цеха)

Совместимость и монтаж

Выключатель NB8-63M монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы, совместимые с кабелями, шинами типа PIN и FORK. Ширина одного полюса - 18 мм, что соответствует общепринятому стандарту для модульных аппаратов.

• Не требует дополнительных креплений - фиксируется защёлкой на рейке
• Полюсы соединены внутри корпуса - не нуждается во внешних перемычках
• Совместим с другими аппаратами серии NB8-63M - можно собирать щиты с различными токами и характеристиками
• Допускается установка дополнительных модулей: вспомогательных контактов XF9, сигнальных XF9J, расцепителей S9, OUVT/X1/UVT

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Устройство имеет класс токоограничения 3, что снижает энергию, проходящую через цепь при КЗ, защищая кабель и оборудование. Наличие окна индикации позволяет визуально определить состояние контактов - «ON» / «OFF» / «триппер».

Преимущества

• Выбор характеристики K позволяет точно адаптировать защиту под двигательные нагрузки без ложных срабатываний
• Высокая отключающая способность (10 кА) обеспечивает безопасность даже в мощных промышленных сетях
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений и уличных щитов
• Поддержка дополнительных модулей даёт возможность расширить функциональность без замены основного аппарата
• Изготовлен в соответствии с европейскими стандартами качества - долгий срок службы и отказоустойчивость

Ограничения применения

• НЕ ПРИГОДЕН для защиты от перегрузок - обязательно наличие внешнего теплового реле или другого средства защиты от длительного превышения тока
• Не предназначен для частых операций включения/выключения - механическая износостойкость рассчитана на 20 000 циклов, но не на ежедневное управление
• IP20 - нельзя использовать в условиях повышенной влажности, пыли или на улице без дополнительной защиты
• Только для переменного тока - не работает в цепях постоянного тока
• Не подходит для защиты осветительных или нагревательных нагрузок - для них лучше выбрать характеристику C или B

Примеры использования

• Щит системы дымоудаления: автомат 3P 10A K защищает вентилятор от КЗ, а тепловую защиту выполняет реле перегрузки в контроллере
• Конвейерная линия: три фазы двигателя 5,5 кВт защищаются этим выключателем, а пуск регулируется мягким пускателем
• Компрессор в цеху: после пуска с высоким броском тока (до 80–100 А) автомат не сработает, так как его порог K выше, чем у обычных C-характеристик

Практические советы

• Обязательно проверьте, что ваша система имеет отдельную тепловую защиту - этот выключатель сам её не предоставляет
• При выборе аналогичных моделей обращайте внимание на характеристику K - она отличается от более распространённой C, которая срабатывает при меньших токах
• Для щитов с несколькими двигателями используйте одинаковые модели NB8-63M - это упрощает обслуживание и диагностику
• Если планируете удалённую сигнализацию срабатывания - выбирайте версию с дополнительным контактом XF9J
• При монтаже не затягивайте клеммы слишком сильно - это может повредить пластик и привести к перегреву
• Проверяйте посадочные размеры: ширина 54 мм (3 модуля) должна точно соответствовать месту в щите
