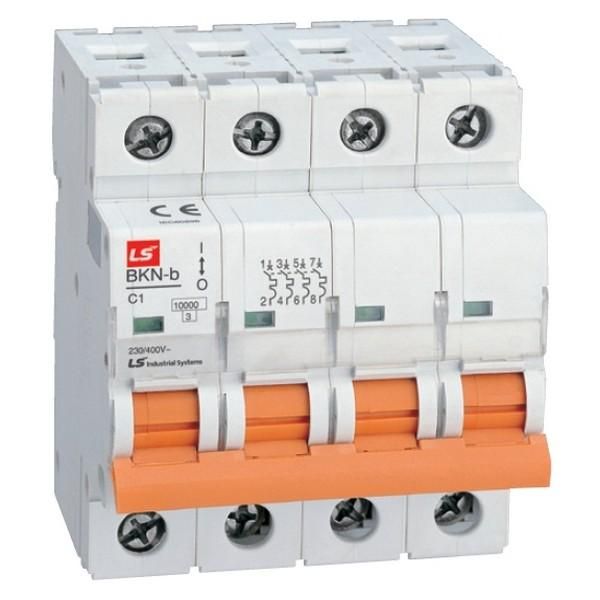

Автоматический выключатель BKN-b 3P+N C63A | 061404278B Lsis

Автоматический выключатель BKN-b 3P+N C63A 10кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, выполненный в компактном корпусе на 4 модуля DIN, подходит для установки в щитах жилых, коммерческих и промышленных объектов. Бренд LS Electric обеспечивает надежность и соответствие международным требованиям.

Назначение и область применения

Автоматический выключатель BKN-b 3P+N C63A 10кА защищает четырехпроводные сети переменного тока напряжением 380 В. Он используется там, где требуется одновременная отсечка трех фаз и нулевого провода - например, в распределительных щитах зданий, на входе в оборудование, у станков, насосов и систем вентиляции. Применяется в условиях постоянной нагрузки, когда важна быстрая реакция на аварийные режимы.

Технические характеристики

• Номинальный ток: 63 А - максимальный длительно допустимый ток без срабатывания
• Число полюсов: 4 (3 фазы + N) - все полюса отключаются одновременно при аварии
• Номинальное напряжение: 380 В - работает в сетях с линейным напряжением до 380 В AC
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика расцепителя: C - оптимальна для нагрузок с умеренным пуском (например, двигатели, освещение, нагреватели)
• Тип расцепления: электромагнитный (быстрое отключение при КЗ) и тепловой (защита от долговременной перегрузки)
• Монтаж: на DIN-рейку шириной 35 мм - совместим со всеми стандартными шкафами
• Габариты: 4 модуля DIN - занимает место 72 мм по ширине
• Степень защиты: IP20 - защищен от доступа пальцев и предметов >12 мм, но не герметичен
• Рабочая температура: от –5C до +40C - не рекомендован для холодных помещений без отопления
• Род тока: переменный (AC) - не постоянный ток

Совместимость и монтаж

Автоматический выключатель BKN-b 3P+N C63A 10кА устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Подключение осуществляется через верхние и нижние клеммы - важно соблюдать полярность при подводе ноля (N). Максимальное сечение проводника: 25 мм2 (медный). Для правильного функционирования необходимо плотно затянуть клеммы моментом около 1–1,5 Нм. Установка возможна только в закрытых щитках из-за степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в электроустановках до 1000 В. Конструкция исключает самопроизвольное включение после срабатывания - рычаг остается в положении “выкл” до ручного восстановления. Отказ одного полюса не влияет на работу других - система сохраняет целостность отключения.

Преимущества

• Универсальная характеристика C позволяет использовать устройство в большинстве типовых задач - от офисов до малых производств
• Четыре полюса обеспечивают полное отключение нулевого провода - повышает безопасность при обслуживании
• Фиксированная конструкция (стационарное исполнение) снижает риск случайного отключения
• Легко диагностируется: видимое положение рычага показывает состояние аппарата
• Произведено компанией LS Electric - известный производитель с проверенной качественной базой

Ограничения применения

• Не применяется в помещениях с температурой ниже –5 C - возможно изменение характеристик расцепителей
• Не подходит для цепей постоянного тока - даже при том же напряжении
• IP20 не защищает от воды, брызг, пыли - запрещена установка вне щита или во влажных средах
• Не рассчитан на частые включения/отключения - не является контактором; для таких задач нужен другой аппарат
• Ноль (N) не имеет защиты от перегрузки - он лишь отключается параллельно с фазами

Примеры использования

• Главный автомат в этажном щите многоквартирного дома
• Защита питания группы станков с асинхронными двигателями
• Входной автомат для системы кондиционирования мощностью до 15 кВт
• Щит управления технологической линией с несколькими потребителями 380 В

Практические советы

• Выбирая автомат BKN-b 3P+N C63A 10кА, сверьте расчетный ток нагрузки - он должен быть меньше 63 А, чтобы избежать ложных срабатываний
• Проверьте посадочные габариты: 4 модуля = 72 мм. Убедитесь, что в вашем щите есть свободное место
• Подключайте ноль (N) к помеченной клемме - не путайте с фазами
• Не используйте этот автомат вместо УЗО - он не реагирует на токи утечки
• При замене старого автомата - сравните характеристики: если был C40, то переход на C63 требует пересчета сечения кабеля
• Обязательно отключите питание перед работой - даже при выключенном автомате фазы на входе остаются под напряжением
