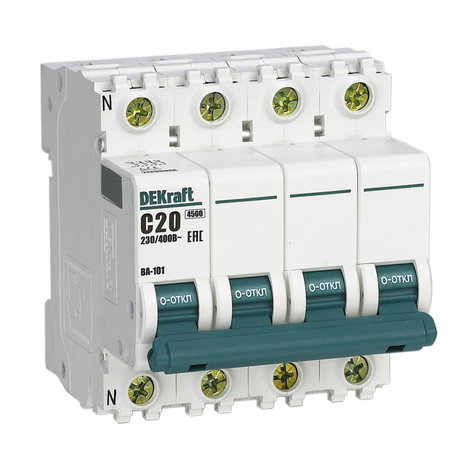

Автоматический выключатель ВА-101 3P+N 20А D 4.5кА - 11271DEK APC

Автоматический выключатель ВА-101 от DEKraft - это надёжный трёхфазный аппарат с нейтралью на 20 А и характеристикой D, предназначенный для защиты цепей с высокими пусковыми токами. Модульный дизайн позволяет легко устанавливать ВА-101 на DIN-рейку в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА-101 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D делает его идеальным для оборудования с высокими пусковыми токами - таких как двигатели, насосы, компрессоры, сварочные аппараты и мощные конвейеры. Подходит для промышленных и коммерческих объектов, где требуется стабильная работа при частых запусках нагрузки.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 3 фазы + нейтраль (3P+N)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D - задержка перед отключением при больших кратковременных перегрузках
• Частота: 50 Гц
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 73 мм
• Способ монтажа: на DIN-рейку 35 мм
• С коммутируемым нейтральным проводником: да - нейтраль также отключается при срабатывании
• Возможна дополнительная комплектация: да - через левый боковой доступ

Совместимость и монтаж

ВА-101 совместим со всеми стандартными DIN-рейками 35 мм. Установка занимает несколько секунд - устройство защёлкивается механически. Наличие коммутируемого нейтраля требует правильной схемы подключения: все четыре провода (три фазы и ноль) должны быть подведены к соответствующим клеммам. Для подключения дополнительных аксессуаров (например, расцепителей или сигнализаторов) используйте левую сторону корпуса - там есть специальный интерфейс. Обязательно соблюдайте посадочную глубину 73 мм при проектировании щита.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на автоматические выключатели. Сплошная лицевая панель предотвращает случайное прикосновение к токоведущим элементам. Класс токоограничения 3 обеспечивает минимальное воздействие энергии короткого замыкания на кабели и оборудование. IP20 гарантирует безопасность внутри закрытых щитов, но не предназначен для открытых или влажных помещений.

Преимущества

• Усиленный корпус: 5 монолитных заклёпок увеличивают жесткость и долговечность, особенно при вибрациях на производстве
• Охлаждение: боковые каналы выводят тепло, что повышает стабильность работы при температуре до +40 C
• Коммутируемый нейтраль: исключает риск оставления нулевого провода под напряжением после отключения
• Расширяемость: возможность установки аксессуаров слева - удобно для систем автоматизации
• Высокая отключающая способность: 4,5 кА достаточно для большинства промышленных сетей

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 недостаточна
• Не подходит для цепей с постоянным током (DC) - только для переменного тока AC
• Не рекомендован для защиты чувствительной электроники (компьютеры, серверы) из-за характера D - слишком медленное срабатывание при малых перегрузках
• Требуется минимум 73 мм свободной глубины в щите - не подходит для компактных шкафов

Примеры использования

• Защита трехфазного асинхронного двигателя 3 кВт на конвейере
• Щит управления насосной станцией с частотным преобразователем
• Распределительный щит торгового центра с группой освещения и силовых розеток
• Линия питания сварочного аппарата с импульсным режимом

Практические советы

• Выбирая ВА-101, проверьте, чтобы номинальный ток нагрузки был не более 80% от 20 А - это продлит срок службы контактов
• При использовании с частотными преобразователями убедитесь, что они не вызывают искажённых форм тока - это может привести к ложному срабатыванию
• Для контроля состояния подключите сигнализатор положения контакта - он устанавливается слева, без изменения схемы
• Не затягивайте клеммы чрезмерно - момент затяжки указан в документации производителя, переусердствование повредит контакт
• Записывайте номер артикула 11271dek и серию DEKRAFT при заказе запчастей - это ускорит поиск аналогов
