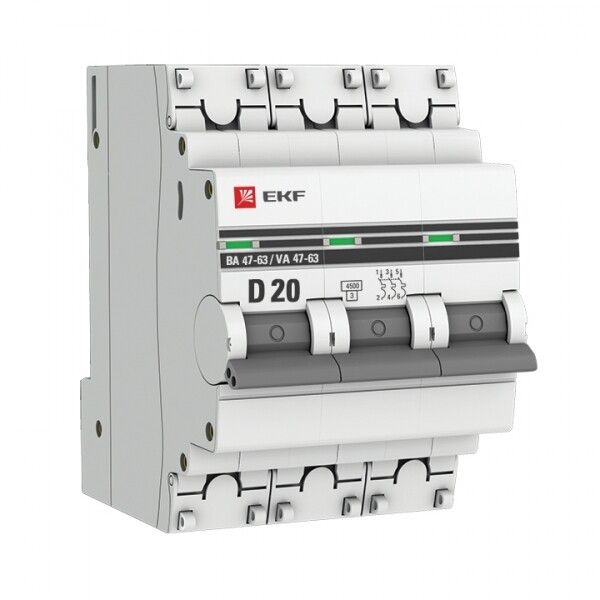

Выключатель автоматический трехполюсный ВА 47-63 20А D 4,5кА PROxima | mcb4763-3-20D-pro EKF (замена - M634320D)

Автоматический выключатель модульный трехполюсный 20А D 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах, где требуется надежная защита трёхфазных нагрузок. Модель ВА 47-63 совмещает прочную конструкцию, простую установку на DIN-рейку и индикацию состояния - всё это делает её популярным решением для монтажников и проектировщиков.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 20А D 4,5кА ВА 47-63 защищает трёхфазные сети переменного тока с напряжением до 400 В. Он отключает питание при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Применяется в щитах жилых домов, офисов, производственных линий, насосных станций, конвейеров и другого оборудования с высоким пусковым током.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: D - предназначена для нагрузок с высоким пусковым током (например, двигатели, компрессоры)
• Номинальное напряжение: 400 В AC / 660 В изоляции - работает в трёхфазных сетях 380–400 В, обеспечивает безопасную изоляцию при более высоких напряжениях
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Класс токоограничения: 3 - быстро ограничивает энергию КЗ, снижая риск повреждения оборудования
• Сечение провода: 1–25 мм2 - подходит для медных проводов любого распространённого сечения
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенно реагирует на КЗ, медленно - на длительную перегрузку
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина монтажа: 41 мм - требует минимального свободного пространства внутри щита
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки
• Рабочая температура: –25…+50 C - можно использовать в неотапливаемых помещениях, но не на улице
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ
• Потери мощности: 6,2 Вт - энергоэффективность при нормальной работе
• Категория перенапряжения: III - подходит для установки в распределительных устройствах, а не на конце линии
• Срок гарантии: 84 месяца - один из самых длинных в классе

Совместимость и монтаж

Автоматический выключатель ВА 47-63 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его на рейке - фиксация надёжная, демонтаж осуществляется одним движением. Подключение проводов выполняется через винтовые зажимы, расположенные снизу. Наличие пластиковых крышек над зажимами позволяет запечатывать устройство пломбой - важно для объектов с контролируемым доступом. Усиленный корпус предотвращает деформацию при многократных срабатываниях. Цветовая индикация (зелёный/красный) показывает состояние: включен/отключен.

Безопасность и стандарты

Автоматический выключатель модульный ВА 47-63 соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1). Это означает соответствие требованиям безопасности, надёжности и тестирования для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают защиту не только самого автомата, но и всей электроустановки. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с обычным уровнем пыли, без агрессивных паров и жидкостей.

Преимущества

• Улучшенная конструкция корпуса с заклёпками - меньше вероятность растрескивания при ударах или нагреве
• Защитные крышки на зажимах - позволяют опломбировать устройство, исключая несанкционированное вмешательство
• Цветной индикатор состояния - сразу видно, включён ли автомат, даже в плохо освещённом щите
• Удобная ручка управления - легко включить/выключить даже в перчатках
• Поддержка широкого диапазона сечений проводов - не нужен переходник между 1 мм2 и 25 мм2
• Долгий срок гарантии (7 лет) - свидетельствует о уверенности производителя в качестве

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 не защищает от воды и пыли
• Не рекомендуется для цепей с постоянным током - только переменный ток 50 Гц
• Не подходит для защиты чувствительной электроники - характеристика D имеет высокий порог срабатывания, возможны ложные срабатывания при малых импульсах
• Требуется минимум 41 мм глубины в щите - не подходит для очень компактных распределительных коробок
• Не следует использовать в местах с температурой ниже –25 C или выше +50 C - может измениться время срабатывания

Примеры использования

• Щитовая на этаже многоэтажного дома - защита трёхфазной группы розеток и светильников
• Производственный участок - управление и защита асинхронного двигателя 3 кВт
• Конвейерная линия - отключение питания при перегрузке или КЗ
• Котельная - защита насосов и вентиляторов
• Общественное здание - распределение энергии по группам потребителей в щитовой комнате

Практические советы

• Выбирая автомат ВА 47-63, проверьте, чтобы сечение кабеля входящего и выходящего провода попадало в диапазон 1–25 мм2 - иначе контакт будет греться
• При установке в щит с ограниченной глубиной - учтите, что сам прибор занимает 41 мм, плюс 10–15 мм на кабельные перемычки
• Для объектов с контролируемым доступом используйте опломбировочные крышки - они входят в комплект
• Если в цепи есть частотные преобразователи или светодиодные драйверы - убедитесь, что пусковые токи не превышают 10×Iн (200 А), иначе возможны ложные отключения
• Перед первым включением проверьте, что все контакты затянуты моментом 0,8–1,0 Нм - недостаточно плотное соединение вызывает перегрев
• Не заменяйте этот автомат на менее мощный - он специально выбран для нагрузок с высоким пуском. Для освещения или розеток лучше подойдут типы B или C
