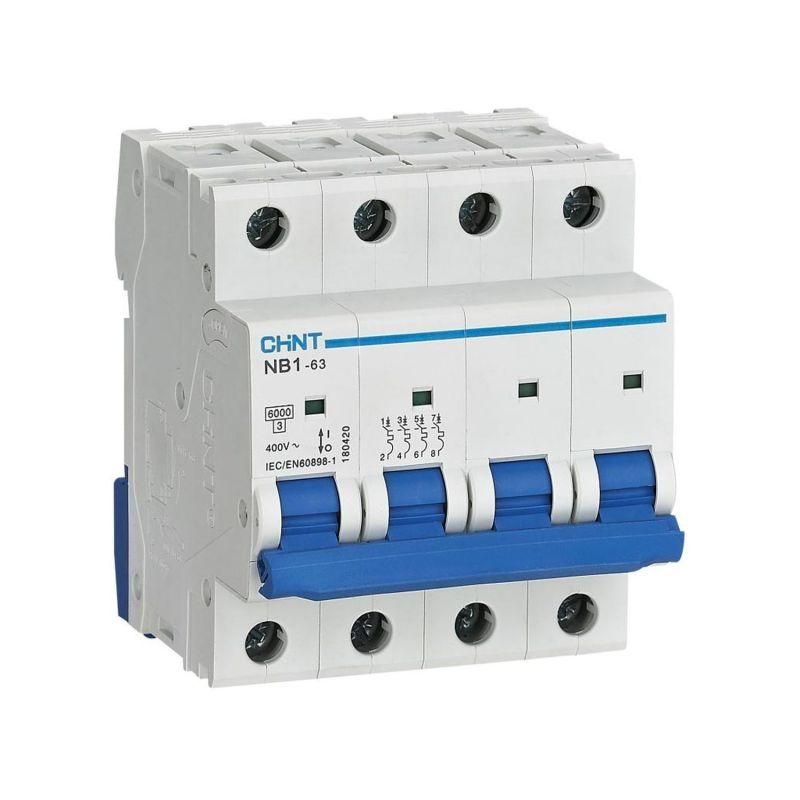

Выключатель автоматический четырехполюсный NB1-63 4P 63A 6кА х-ка B (DB) (R) | 179738 CHINT

Автоматический выключатель четырехполюсный модульный NB1-63 (R) 63А 6кА с характеристикой B предназначен для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока 400 В. Бренд CHINT обеспечивает надежность и соответствие международным требованиям, а артикул 179738 указывает на конкретную модель с четырьмя полюсами и номиналом 63 А.

Назначение и область применения

Выключатель NB1-63 (R) используется для защиты групповых и распределительных цепей в жилых, коммерческих и промышленных объектах. Подходит для питания оборудования с умеренным пусковым током - например, освещения, бытовых приборов, маломощных двигателей, конвейеров и станков. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасной работы трехфазных систем.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Количество полюсов: 4 - защищает три фазы и нулевой провод
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала; подходит для нагрузок с невысокими пусковыми токами
• Тип тока: AC - работает только в сетях переменного тока
• Напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения до этого значения
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям, но не от пыли и влаги
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов
• Рабочая температура: от -25C до +40C - подходит для установки в помещениях с нормальным микроклиматом
• Степень загрязнения: 2 - рассчитан на средний уровень запыленности (например, офисы, цеха без активного выброса пыли)

Совместимость и монтаж

Выключатель NB1-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 63 А (обычно 10–16 мм2 медный провод). Также возможна установка шин типа PIN и FORK. Устройство совместимо с другими модулями серии NB1-63, что позволяет собирать щиты с различными комбинациями полюсов (1P, 2P, 3P, 4P и другие). Каждый полюс имеет ширину 18 мм - стандарт для европейских модульных аппаратов.

Безопасность и стандарты

Выключатель соответствует категории применения A и классу токоограничения 3, что означает высокую скорость отключения при КЗ. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов. Это гарантирует долгий срок службы даже при регулярных операциях. Наличие окна индикации положения контактов позволяет визуально определить, включен ли выключатель или он сработал.

Преимущества

• Универсальность: поддерживает четыре полюса, необходимые для полноценного отключения всех проводников в трёхфазной сети
• Надежная защита: характерика B предотвращает ложные срабатывания при пуске оборудования с небольшим броском тока
• Гибкость: возможность доработки дополнительными модулями - вспомогательными контактами, расцепителями и сигнальными элементами
• Совместимость: полностью соответствует стандартам для модульных устройств, легко интегрируется в существующие щитовые решения

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для мощных двигателей или сварочных аппаратов - характеристика B слишком чувствительна к пусковым токам выше 5×I_n
• Не подходит для постоянных частых включений (более 10 раз в день) - хотя механический ресурс велик, частые операции снижают срок службы
• Требуется установка в закрытых щитах - отсутствие защиты от внешних воздействий делает использование вне корпуса опасным

Примеры использования

• Защита распределительного щита в многоквартирном доме - отключение всей группы розеток и освещения
• Щит управления на производстве - контроль трёхфазного станка с нулевым проводом
• Объекты с однофазной нагрузкой, где требуется отключение N-проводника - например, системы с УЗО, требующие полного размыкания цепи
• Системы освещения в торговых центрах - когда необходимо одновременно отключить все фазы для обслуживания

Практические советы

• Выбирая этот выключатель, проверьте, чтобы сечение кабеля было достаточным для 63 А - недостаточно 6 мм2, используйте минимум 10–16 мм2 меди
• Если ваша нагрузка содержит двигатели или трансформаторы - рассмотрите вариант с характеристикой C вместо B
• Для удалённой сигнализации срабатывания можно заказать дополнительный контакт XF9J - он передаст сигнал в систему учёта или SCADA
• При сборке щита убедитесь, что ширина 72 мм свободна - не забудьте про место для других модулей рядом
• Не устанавливайте в местах с температурой ниже -25C - механизм может не сработать при холоде
