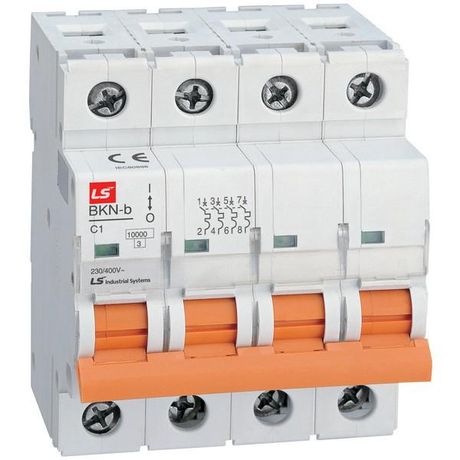

Автоматический выключатель BKN-b 4P C63A | 061404408B Lsis

Автоматический выключатель модульный 4-полюсный C 63А 10кА BKN-b LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат используется в распределительных щитах промышленного и коммерческого оборудования, обеспечивая надежную работу систем на напряжении 380 В переменного тока.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный C 63А 10кА BKN-b LS Electric защищает четырёхпроводные сети переменного тока с напряжением до 380 В. Он применяется там, где требуется одновременная отсечка всех фаз при аварии - например, в силовых щитах двигателей, насосов, компрессоров, конвейеров и других трёхфазных нагрузках с нулевым проводником.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который автомат может длительно пропускать без срабатывания.
• Число полюсов: 4 - все четыре провода (три фазы и ноль) отключаются одновременно при сработке.
• Характеристика расцепителя: C - оптимальна для нагрузок со средним пусковым током, таких как двигатели, светильники с ЭМПУ, трансформаторы.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок) - двухступенчатая защита.
• Напряжение: 380 В - рассчитан на трехфазные сети TN-S/TN-C.
• Род тока: переменный - не постоянным током.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля ширины на рейке (17,5 мм каждый).
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; требует установки внутри закрытых щитов.
• Диапазон температур: от –5 до +40 C - работает в помещениях с умеренным климатом, не допускается установка вне помещений или в условиях экстремального холода/жары.
• Исполнение: стационарное - предназначен для жестко закрепленной работы, не для частой операционной коммутации.

Совместимость и монтаж

Автоматический выключатель модульный 4-полюсный C 63А 10кА BKN-b LS Electric монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания задней части корпуса на рейку. Подключение проводов осуществляется через верхние и нижние зажимы - вход и выход можно менять местами, но рекомендуется соблюдать правило “верх - питание, низ - нагрузка” для единообразия проектов. Максимальное сечение провода - 25 мм2 медного многожильного или однопроволочного. Для правильной работы важно плотно затянуть болты зажимов, особенно при использовании алюминиевых проводов.

Безопасность и стандарты

Автомат соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применение аппарата в соответствии с этими нормами гарантирует соответствие уровня безопасности, установленного для электроустановок. Наличие сертификатов подтверждает возможность использования в объектах гражданского и промышленного назначения.

Преимущества

• Высокая отключающая способность (10 кА) позволяет использовать устройство даже в сетях с высокой мощностью КЗ.
• Чёткая характеристика «C» снижает риск ложных срабатываний при запуске двигателей.
• Компактная конструкция из 4 модулей экономит место в щите.
• Надёжные контактные группы обеспечивают долгий срок службы при регулярных нагрузках.
• Производитель LS Electric известен качественной сборкой и контролируемыми материалами.

Ограничения применения

• Не для постоянного тока - нельзя применять в DC-сетях, даже при совпадении напряжения.
• IP20 исключает использование во влажных, пыльных или открытых помещениях - обязательно наличие герметичного щита.
• Рабочий температурный диапазон ограничен - не следует устанавливать рядом с источниками нагрева или в холодных необогреваемых помещениях зимой.
• Не предназначен для частого ручного включения/выключения - это не рубильник, а защитное устройство.
• Подключение ноля возможно, но не всегда необходимо - проверьте схему питания перед монтажом.

Примеры использования

• Защита трёхфазного электродвигателя 45 кВт с пускателем в цеху.
• Щит управления конвейерной линией с несколькими потребителями.
• Распределительный щит торгового центра, обслуживающий освещение и оборудование по всем фазам.
• Линия питания системы HVAC с нулевым проводом и балансировкой нагрузки.

Практические советы

• Выбирая автоматический выключатель модульный 4-полюсный C 63А 10кА BKN-b LS Electric, убедитесь, что суммарная нагрузка не превышает 63 А в каждой фазе.
• Проверьте посадочные габариты - 4 модуля должны точно поместиться в вашем щите, учтите места для других аппаратов.
• При групповом монтаже нескольких автоматов сохраняйте воздушный зазор минимум 5–10 мм между ними для лучшего теплоотведения.
• Обязательно используйте пломбы после окончательной настройки - это требование ПУЭ для промышленных объектов.
• Для обслуживания лучше всего выбирать модели с визуальным индикатором положения контактов - так проще диагностировать причину отключения.
