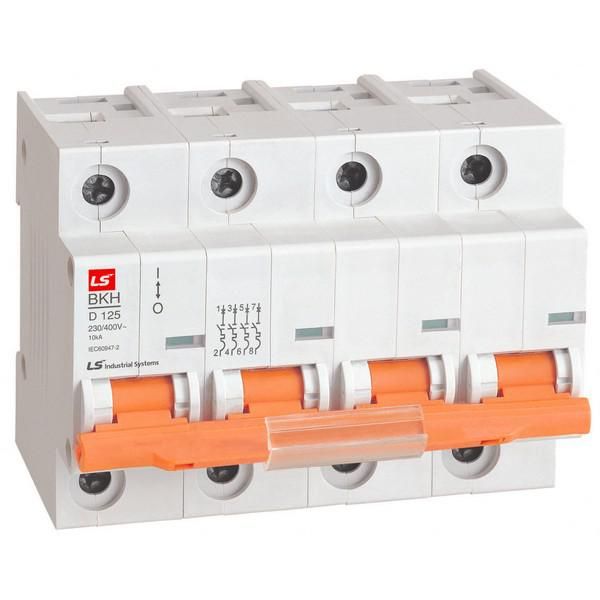

Автоматический выключатель модульный 4-полюсный C 80А 10кА BKH - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах промышленного и коммерческого оборудования. Артикул 061403828b, бренд LS Electric.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный C 80А 10кА BKH предназначен для защиты четырёхфазных сетей напряжением до 380 В. Он отключает питание при превышении допустимой нагрузки (тепловой расцепитель) или при аварийном токе короткого замыкания (электромагнитный расцепитель). Применяется в распределительных щитах объектов с высокими потреблениями энергии: производственные линии, насосные станции, системы вентиляции, крупные бытовые и коммерческие установки.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Четыре полюса - защищает все три фазы и ноль одновременно; подходит для систем TN-S, TT, IT;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 Ампер;
• Характеристика расцепителя “C” - срабатывает при токах от 5 до 10 крат номинала (80×5=400 А); оптимальна для смешанных нагрузок с умеренным пуском (например, двигатели, освещение, нагреватели);
• Рабочее напряжение: 380 В переменного тока - для трёхфазных сетей 400 В (классическое европейское исполнение);
• Тип расцепителя: сочетание теплового (для длительной перегрузки) и электромагнитного (для КЗ);
• Количество модулей DIN: 4 - занимает 4 стандартных модуля шириной 17,5 мм каждый;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12,5 мм, но не герметичен; требует установки внутри закрытых шкафов;
• Диапазон температур: от -5C до +40C - не предназначен для работы на улице или в необогреваемых помещениях зимой;
• Монтаж: на DIN-рейку типа TS35/7,5 или TS35/15;
• Исполнение: стационарное - не рассчитан на частое отключение вручную как рубильник.

Совместимость и монтаж

Автоматический выключатель модульный 4-полюсный C 80А 10кА BKH совместим со всеми стандартными DIN-рейками, используемыми в электрошкафах. Устанавливается путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используются зажимы на верхних и нижних клеммах: вход - сверху, выход - снизу. Максимальное сечение жил: 35 мм2 (медные). Все четыре полюса имеют одинаковые клеммы - можно подключать любую из фаз на любой контакт. Перед монтажом обязательно проверьте соответствие сечения провода и расчетной нагрузки.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведён компанией LS Electric - одним из лидеров рынка автоматических защитных устройств. Конструкция обеспечивает надёжное гашение дуги и предотвращает самопроизвольное включение после срабатывания. Наличие механической блокировки исключает возможность частичного включения при повреждении механизма.

Преимущества

• Универсальная характеристика “C” - хорошо балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей;
• Чёткая визуализация состояния: рычаг имеет положения “ON”, “OFF” и “TRIPPED”; легко диагностировать причину отключения;
• Высокая отключающая способность (10 кА) - обеспечивает защиту даже в условиях слабых сетей или при удалённых точках питания;
• Компактность: всего 4 модуля вместо четырёх однополюсных устройств - экономия места в щите;
• Надёжность контактов - серебросодержащие материалы снижают нагрев и окисление при больших токах.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для сред с температурой ниже -5C - возможны сбои в работе механизмов расцепителей;
• Не предназначен для частого ручного включения/выключения - используется как защитное, а не операционное устройство;
• Не подходит для защиты цепей с очень высокими импульсными токами (например, мощные сварочные аппараты) - характеристика “C” может не справиться с ложными срабатываниями;
• Требуется обязательное соблюдение правил разделения фаз и нулевых проводников - неверное подключение может привести к потере защиты одного из полюсов.

Примеры использования

• Защита трёхфазного двигателя 55 кВт с пускателем в цеху;
• Щит управления конвейерной линией с несколькими приводами;
• Главный ввод в распределительный щит торгового центра;
• Защита группы нагревательных элементов в термической печи;
• Подключение кабельной линии 4x35 мм2 от трансформаторной подстанции к внутреннему щиту.

Практические советы

• Перед установкой проверьте, что суммарная нагрузка всех подключённых приборов не превышает 80 А - особенно важно при равномерном распределении по фазам;
• Используйте кабели с медными жилами сечением не менее 16 мм2 для подключения - меньшее сечение вызовет перегрев;
• При сборке щита оставьте свободное место вокруг устройства - для теплоотвода и удобства обслуживания;
• Если в сети часто возникают скачки напряжения или помехи - рассмотрите установку дополнительных фильтров перед этим автоматическим выключателем модульным 4-полюсным C 80А 10кА BKH;
• При замене старого автомата - сравните характеристики: тип расцепителя, номинал, отключающую способность. Замена на устройство с меньшей отключающей способностью (например, 6 кА) недопустима.
