Автоматический выключатель BKH 4P D100A | 061403878B Lsis

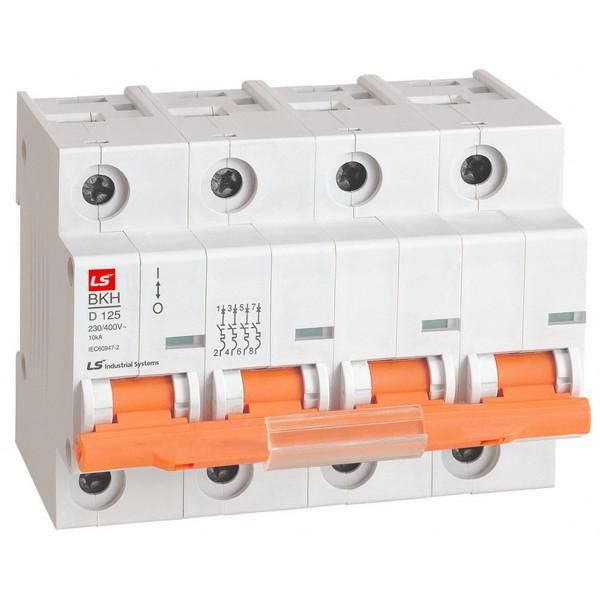

Автоматический выключатель BKH 4-полюсный D100A 10кА - устройство для защиты электрических цепей от перегрузок и коротких замыканий, рассчитанное на работу в сетях 380 В. Подходит для установки на DIN-рейку и применяется в промышленных системах питания. Артикул 061403878b соответствует модели от LS Electric.

Назначение и область применения

Автоматический выключатель BKH 4-полюсный D100A 10кА защищает четырёхпроводные трёхфазные сети переменного тока 380 В, 50 Гц. Он обеспечивает безопасную коммутацию нагрузки, предотвращает повреждение оборудования при перегреве и аварийных токах. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных группах, вентиляционных системах и других мощных потребителях.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 4 - все фазы и ноль защищаются одновременно, что важно для трёхфазных систем с заземлённым нулём.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А.
• Характеристика расцепления: D - предназначена для высоких пусковых токов (например, у двигателей, сварочных аппаратов); срабатывает при токе 10–20 крат от номинала.
• Напряжение: 380 В - рабочее напряжение для трёхфазной сети; допускается использование в сетях до 400 В.
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузок) - двойная защита в одном устройстве.
• Способ монтажа: на DIN-рейку типа TS35 - совместим со стандартными шинами в щитах.
• Исполнение: стационарное - не предусматривает съёмных модулей или быстрой замены без демонтажа.
• Привод: ручной - управление осуществляется рычагом, без дистанционного управления.

Совместимость и монтаж

Автоматический выключатель BKH 4-полюсный D100A 10кА устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением от 16 до 95 мм2 (медные). Максимальный крутящий момент затяжки - 2,5 Нм. Убедитесь, что контакты не перекручиваются при подключении. Выключатель не требует специальных адаптеров и полностью совместим с другими компонентами серии BKH от LS Electric.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60947-2. Обеспечивает класс изоляции II и степень защиты IP20. Конструкция исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Сертифицирован для работы в условиях температур от -25C до +60C.

Преимущества

• Высокая отключающая способность (10 кА) позволяет применять его даже в местах с большой потенциальной энергией КЗ - например, рядом с трансформаторами.
• Характеристика D надёжно работает с двигателями и другим оборудованием с высокими пусковыми токами, не вызывая ложных срабатываний.
• Литой корпус обеспечивает механическую прочность и долговечность в условиях вибраций и запылённости.
• Чёткая визуальная индикация положения (ON/OFF) и сработавшего состояния - удобно при диагностике.

Ограничения применения

• Не предназначен для использования в цепях постоянного тока - только переменный ток 50 Гц.
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО.
• Не поддерживает дистанционное управление или сигнализацию - для автоматизации нужен внешний контактный модуль.
• Не следует применять в средах с повышенной влажностью или агрессивными газами - отсутствует герметизация.

Примеры использования

• Защита трёхфазного асинхронного двигателя 75 кВт с пуском через частотник.
• Щитовая защита группы конвейеров на пищевом производстве.
• Распределительный щит холодильного комплекса с несколькими компрессорами.
• Подключение силового кабеля к сварочному аппарату с импульсным пуском.

Практические советы

• Выбирая автоматический выключатель BKH 4-полюсный D100A 10кА, проверьте соответствие сечения кабеля и расчетного тока нагрузки - не превышайте 100 А длительно.
• При установке в щите с плотной компактацией учтите габариты устройства - он занимает 4 модуля (72 мм).
• Перед первым включением убедитесь, что все полюса подключены правильно - особенно ноль, чтобы избежать дисбаланса.
• Не используйте этот выключатель вместо рубильника - он не предназначен для частых ручных включений/выключений более 10 раз в день.
• Для обслуживания отключите питание всей цепи - внутренние механизмы не имеют доступа без демонтажа.
