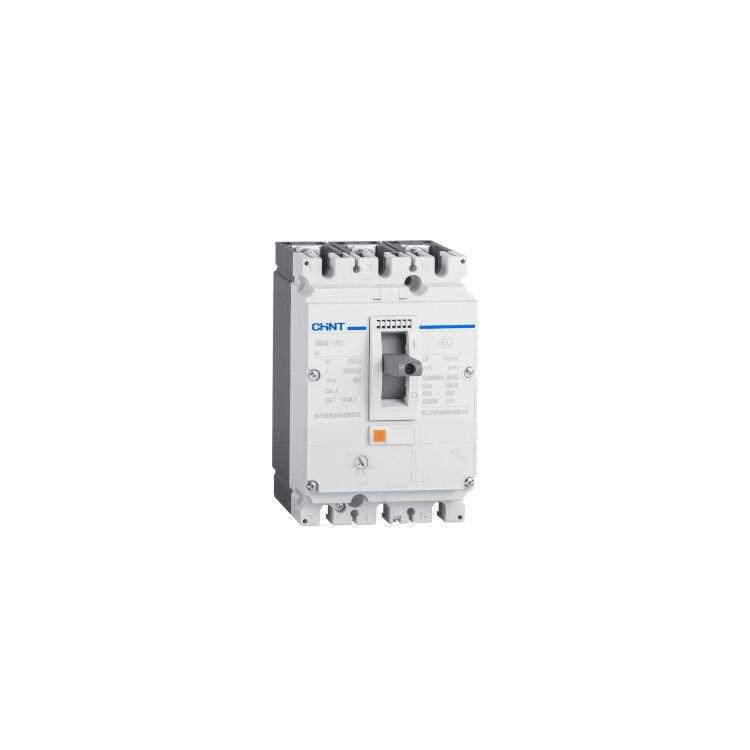

Выключатель автоматический NM8N-125S TM 4P 32А 50кА с рег. термомаг. расцепителем (R) | 271604 CHINT

Автоматический выключатель NM8N-125S TM с регулируемым термомагнитным расцепителем (R) — четырёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется точная настройка порогов срабатывания. Бренд CHINT, артикул 271604.

Назначение и область применения

Выключатель NM8N-125S TM предназначен для защиты трёхфазных сетей с номинальным напряжением до 690 В. Он защищает оборудование от повреждений из-за длительной перегрузки и внезапных коротких замыканий. Применяется в системах управления станками, конвейерами, насосными группами, воздушными компрессорами и других промышленных нагрузках. Четыре полюса позволяют отключать все фазы одновременно, что важно для безопасной работы трёхфазных двигателей.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность: 50 кА — способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 690 В — максимальное рабочее напряжение сети, для которой рассчитан выключатель.
• Количество полюсов: 4 — отключение всех фаз и нулевого провода (если есть) одним движением.
• Диапазон настройки защиты от перегрузки: 22,4–32 А — можно задать порог срабатывания в этом интервале, чтобы адаптировать защиту под конкретную нагрузку.
• Диапазон регулировки защиты от короткого замыкания: 320 А — порог срабатывания при КЗ устанавливается в 10 раз выше номинала (32×10=320 А).
• Степень защиты IP40 — защита от твердых частиц больше 1 мм, но не от воды. Установка допускается только внутри закрытых щитов.
• Тип исполнения: выключатель в литом корпусе — прочная, герметичная конструкция, устойчивая к механическим воздействиям.

Совместимость и монтаж

Выключатель NM8N-125S TM монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Для подключения используются винтовые зажимы — рекомендуется использовать жилы сечением от 1,5 до 25 мм². Нельзя подключать многожильные провода без наконечников. Монтаж возможен только в вертикальном положении. Обязательно соблюдать посадочные габариты: выключатель занимает 4 модуля (72 мм) по ширине.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Соответствие гарантирует надёжность срабатывания, долговечность контактов и безопасность при работе в условиях повышенной температуры. Сертифицирован для эксплуатации в промышленных средах с классом загрязнения 2.

Преимущества

• Регулируемые параметры защиты — позволяет точно настроить пороги срабатывания под реальную нагрузку, снижая риск ложных отключений.
• Высокая отключающая способность (50 кА) — обеспечивает безопасность даже при серьёзных аварийных режимах в мощных сетях.
• Литой корпус — устойчив к вибрациям, пыли и механическим повреждениям в условиях производства.
• Чёткая визуальная индикация состояния — рычаг легко определяет, включен ли выключатель или он сработал.

Ограничения применения

• Не предназначен для внешней установки — степень защиты IP40 исключает использование на улице или во влажных помещениях без дополнительной защиты.
• Нельзя применять в цепях с частотой ниже 50 Гц — устройство рассчитано только на промышленную частоту 50–60 Гц.
• Не поддерживает дистанционное управление — для автоматизации требуются дополнительные устройства (например, катушки включения).
• Максимальная температура окружающей среды +40 °C — при более высоких температурах необходимо снижать номинальный ток или применять принудительное охлаждение.

Примеры использования

• Защита трёхфазного двигателя 22 кВт в цеху — настраивается на 30 А, с порогом КЗ 320 А.
• Щит питания конвейерной линии — четыре полюса обеспечивают полное отключение всех фаз при аварии.
• Распределительный щит на заводе с высокими требованиями к надёжности — благодаря 50 кА отключающей способности выключатель остаётся работоспособным после крупных КЗ.

Практические советы

• Перед настройкой защиты проверьте фактический ток потребления нагрузки — настройка должна быть близка к нему, но не превышать 32 А.
• Используйте наконечники на медных проводах — это предотвращает ослабление соединений при вибрации.
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно в местах с высокой запылённостью.
• Не меняйте заводские настройки без необходимости — они рассчитаны на максимальную безопасность при номинале 32 А.
• При замене старого автомата сверьте габариты и тип крепления — NM8N-125S TM совместим с большинством современных щитов, но не всегда с устаревшими моделями.
