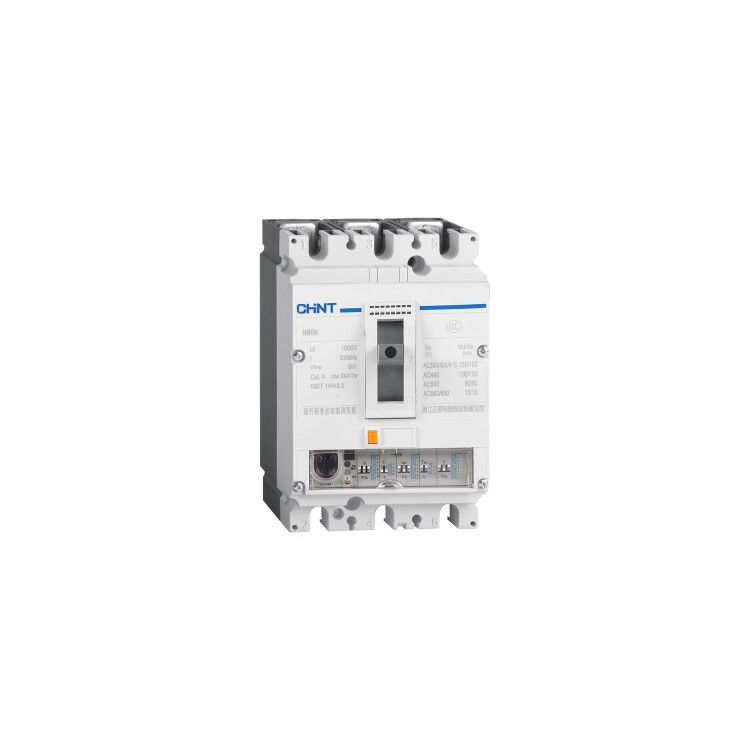

Выключатель автоматический NM8N-400Q TM 3P 350А 70кА с рег. термомаг. расцепителем (R) | 268961 CHINT

Автоматический выключатель NM8N-400Q TM с регулируемым термомагнитным расцепителем - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования. Бренд CHINT, артикул 268961 обеспечивают соответствие международным требованиям к качеству и безопасности.

Назначение и область применения

Выключатель NM8N-400Q TM предназначен для коммутации и защиты трёхфазных электрических сетей с номинальным током до 350 А. Он защищает оборудование от повреждений из-за длительной перегрузки и сверхтоков при коротком замыкании. Применяется в промышленных системах: на станках, конвейерах, в системах вентиляции, насосных станциях и других объектах с высокой мощностью нагрузки.

Технические характеристики

• Номинальный ток: 350 А
• Номинальное напряжение: 690 В - позволяет использовать в сетях с повышенным рабочим напряжением, включая промышленные системы 660–690 В
• Количество полюсов: 3 - защита всех фаз одновременно
• Отключающая способность: 70 кА - способен безопасно отключить цепь даже при самых серьёзных КЗ
• Защита от перегрузки: регулируемый порог от 245 до 350 А - можно точно настроить под реальную нагрузку
• Защита от короткого замыкания: регулируемый порог от 1750 до 3500 А - гибкая настройка чувствительности
• Степень защиты IP40 - предохраняет от контакта с предметами более 1 мм, но не защищена от воды и пыли
• Тип исполнения: выключатель в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

NM8N-400Q TM монтируется на DIN-рейку шириной 35 мм, совместим со стандартными шкафами и распределительными щитами. Для подключения используются болтовые зажимы - рекомендуется момент затяжки согласно документации производителя. Учитывайте, что устройство требует свободного доступа для обслуживания и проверки настроек. Монтаж допускается только в закрытых помещениях с контролируемой температурой и отсутствием конденсата - IP40 не обеспечивает защиту от влаги.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2. Конструкция выполнена в соответствии с требованиями к электрооборудованию для промышленного использования. Все материалы устойчивы к возгоранию и соответствуют классу горючести UL94 V-0.

Преимущества

• Регулируемые расцепители позволяют адаптировать защиту под конкретную нагрузку - снижаются ложные срабатывания
• Высокая отключающая способность (70 кА) гарантирует работу даже в условиях слабых сетей или близости к трансформаторным подстанциям
• Литой корпус обеспечивает долгий срок службы при вибрациях и ударных нагрузках
• Чётко очерченные диапазоны настройки упрощают процесс калибровки без специального оборудования

Ограничения применения

• Не применяется во влажных, открытых или пыльных средах - степень защиты IP40 исключает использование вне помещений
• Не подходит для частых операций включения/выключения - предназначен для защиты, а не для частой коммутации
• Требуется точная настройка - некорректные значения могут привести к недозащите или ложному срабатыванию
• Максимальный ток 350 А - не используется для цепей выше этого значения

Примеры использования

• Щитовая автоматики на заводе по производству металлоконструкций - защита главного ввода и крупных двигателей
• Управление насосной группой в системе водоснабжения - предотвращение выхода из строя насосов при скачках тока
• Распределительный щит в логистическом комплексе - защита конвейерной линии и освещения

Практические советы

• Перед первым запуском обязательно проверьте настройки расцепителей - они могут отличаться от заводских
• Используйте только медные провода сечением, соответствующим 350 А - не менее 120 мм2
• Проверяйте контактные группы каждые 6–12 месяцев - особенно при частых аварийных отключениях
• При замене устройства сохраняйте оригинальные настройки - изменение порогов без расчёта может нарушить координацию защиты всей сети
• Для работы в условиях колебаний напряжения убедитесь, что система питания не превышает 690 В - превышение может вызвать отказ
