Выключатель автоматический NXM-400S/3Р 350A 50кА (R) | 131372 CHINT

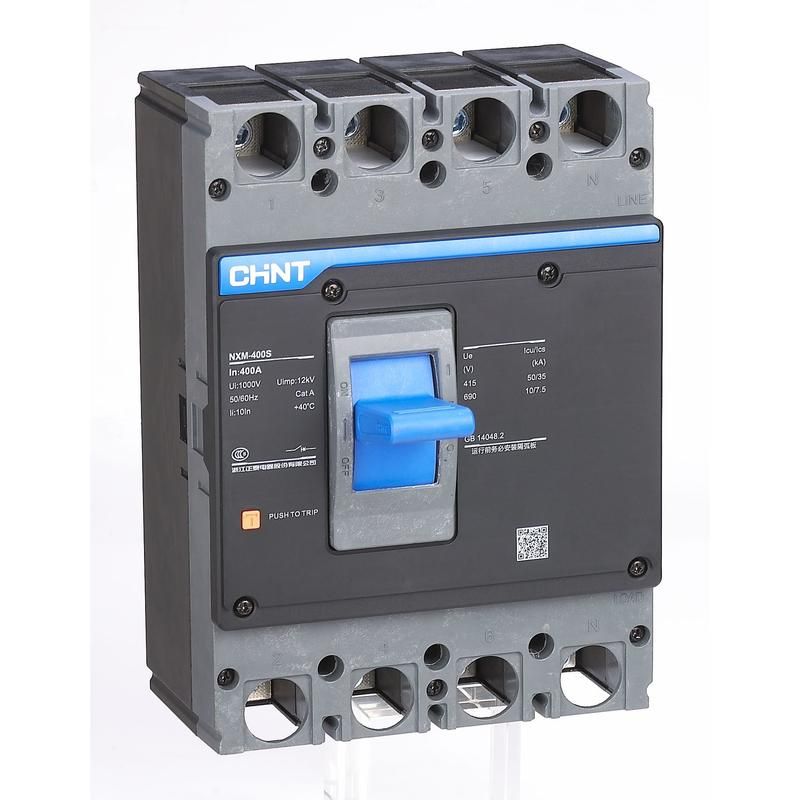

Автоматический выключатель NXM-400S (R) от CHINT - трёхполюсное устройство в литом корпусе на 350 А и 50 кА, предназначенное для надёжной защиты распределительных систем в промышленных объектах. Его встроенный моторный привод и высокая отключающая способность делают его подходящим решением для АВР, ВРУ и ГРЩ.

Назначение и область применения

Автоматический выключатель NXM-400S (R) применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает силовые цепи от перегрузки, короткого замыкания и пониженного напряжения. Подходит для установки в промышленных щитах, где требуется высокая надёжность и возможность удалённого управления.

Технические характеристики

• Номинальный ток: 350 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в трёхфазных сетях переменного тока.
• Номинальная отключающая способность Icu: 50 кА - способность безопасно отключить самую большую возможную токовую нагрузку при КЗ.
• Количество полюсов: 3 - управление всеми фазами одновременно, без потери симметрии.
• Диапазон регулировки тока короткого замыкания: 4200 А - порог срабатывания мгновенного расцепления можно настроить до этого значения.
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний сигнал, без ручного контакта.
• Степень защиты IP30 - защита от доступа посторонних предметов более 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Конструкция: встроенное стационарное исполнение - устанавливается жёстко в шкаф, не предназначено для выдвижения.
• Тип: выключатель автоматический в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям и загрязнениям.

Совместимость и монтаж

Автоматический выключатель NXM-400S (R) монтируется в стационарные щиты с жёсткими креплениями. Для подключения используются болтовые зажимы - провода должны соответствовать сечению, рекомендованному производителем (обычно 70–185 мм2). Моторный привод требует подключения к управляющей цепи 24–230 В переменного или постоянного тока. Установка возможна только вертикально, согласно требованиям производителя. Нельзя использовать в условиях вибраций выше нормы или в помещениях с повышенной влажностью из-за IP30.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 для автоматических выключателей в литом корпусе. Обеспечивает классическую двухступенчатую защиту: тепловую (перегрузка) и магнитную (короткое замыкание). Конструкция исключает случайное прикосновение к токоведущим частям благодаря литому корпусу и отсутствию открытых элементов.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных систем с большим током КЗ.
• Встроенный моторный привод - позволяет интегрировать выключатель в системы автоматизации и дистанционного управления.
• Литой корпус - долговечность, устойчивость к запылению и химическим воздействиям внутри щита.
• Широкий диапазон регулировки тока КЗ (до 4200 А) - гибкая настройка под конкретную нагрузку без замены аппарата.
• Совместимость со всей серией NXM(S) - легко заменить или дополнить другими моделями этой же линейки.

Ограничения применения

• Не подходит для наружной установки - степень защиты IP30 не предохраняет от влаги и пыли вне закрытого шкафа.
• Нельзя применять в системах с напряжением выше 690 В - риск пробоя изоляции.
• Требуется стабильное питание для моторного привода - при отключении управляющего напряжения привод не работает.
• Не имеет функции выдвижения - обслуживание возможно только при отключении питания и демонтаже из щита.
• Не рассчитан на частые операции включения/отключения - оптимально для редких аварийных отключений, а не для частого ручного управления.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью до 250 кВт.
• Переключающее устройство в системе АВР для резервирования питания насосной станции.
• Защита главного распределительного щита на заводе с высоким уровнем токов КЗ.
• Компонент в автоматизированном щите управления технологической линией с дистанционным контролем.

Практические советы

• При выборе проверьте соответствие сечения кабелей и момента затяжки болтов - неверный контакт вызывает нагрев и отказ.
• Для работы моторного привода используйте источник питания с низким уровнем помех - импульсы могут нарушить работу управления.
• Не устанавливайте рядом с источниками сильного тепла - температурный режим влияет на точность теплового расцепления.
• Обязательно проведите тестирование после монтажа: проверьте срабатывание по току КЗ (при наличии возможности) и реакцию на команды привода.
• При замене старого автомата сверьте габариты и тип крепления - NXM-400S (R) имеет специфические размеры, совместимые только с щитами, рассчитанными на серию NXM(S).
