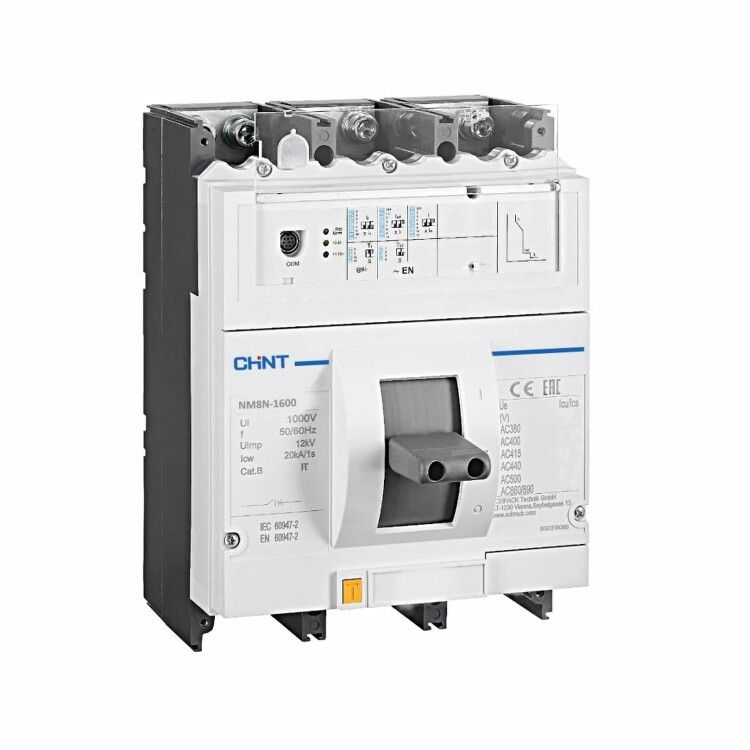

Выключатель автоматический NM8NDC-1600C TM 3P 1250А 36кА с рег. термомаг. расцепителем (R) | 263164 CHINT

Автоматический выключатель NM8NDC-1600C TM с регулируемым термомагнитным расцепителем - это надёжное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Выполнен в литом корпусе, рассчитан на работу в промышленных системах с высокими токами, подходит для установки в щитах управления и распределительных устройствах. Бренд CHINT, артикул 263164.

Назначение и область применения

Выключатель NM8NDC-1600C TM предназначен для коммутации и защиты силовых цепей переменного тока в промышленных объектах. Он защищает оборудование от повреждений из-за длительной перегрузки и внезапных коротких замыканий. Применяется в распределительных щитах крупных производственных линий, на входе в трансформаторные подстанции, у станков с высокой потребляемой мощностью, в системах конвейеров и компрессорных установках.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая трёхфазные системы промышленного типа.
• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии.
• Номинальный ток: 1250 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания защиты.
• Отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до 36 тысяч ампер.
• Защита от перегрузки: регулируется в диапазоне 1000–1250 А - позволяет точно настроить порог срабатывания под реальную нагрузку оборудования.
• Защита от КЗ: регулируется в диапазоне 6250–12500 А - задаёт чувствительность к импульсным токам, предотвращает ложные срабатывания.
• Степень защиты IP40 - защищён от доступа инструментов и частиц больше 1 мм, но не герметичен; не предназначена для работы во влажной среде или на улице.

Совместимость и монтаж

NM8NDC-1600C TM монтируется на DIN-рейку шириной 35 мм, типовая для промышленных шкафов. Подключение осуществляется через верхние и нижние зажимы - допускаются медные провода сечением до 240 мм2. Установка требует соблюдения минимального свободного пространства вокруг аппарата для теплоотвода. Для обслуживания и настройки расцепителей необходимо открыть крышку - работа выполняется только при отключенном питании. Посадочные размеры соответствуют стандартам IEC 60947-2.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 для аппаратов низкого напряжения. Конструкция выполнена в соответствии с требованиями безопасности к оборудованию класса II - двойная изоляция и отсутствие необходимости в заземлении корпуса. Литой корпус исключает риск попадания внутрь посторонних предметов и снижает вероятность возгорания.

Преимущества

• Регулируемые параметры защиты позволяют адаптировать выключатель под конкретную нагрузку, минимизируя ложные отключения.
• Высокая отключающая способность (36 кА) делает его подходящим для мест с большой потенциальной энергией КЗ - например, рядом с главными трансформаторами.
• Литой корпус обеспечивает долговечность и механическую прочность даже в условиях вибраций и запылённости.
• Удобная настройка термомагнитного расцепителя без демонтажа - можно изменить пороги прямо на месте установки.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, на улице или в пылевых средах - степень защиты IP40 не обеспечивает герметичность.
• Не рекомендован для частых операций включения/выключения - предназначен для редких коммутаций, основная функция - защита, а не управление.
• Требуется точная настройка токов срабатывания - некорректные значения могут привести к недостаточной защите или ложным отключениям.
• Максимальный рабочий ток 1250 А - не подходит для цепей выше этого значения, даже кратковременно.

Примеры использования

• Главный ввод в промышленный цех с суммарной нагрузкой около 1000–1200 А.
• Щит питания группы станков с ЧПУ, где требуется согласование тока срабатывания с номиналом двигателей.
• Распределительный пункт на заводе, где возможны скачки тока до 10–12 кА при КЗ.
• Система воздушного компрессора мощностью более 500 кВт, требующая надёжной защиты от перегрева и пробоя.

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки диапазону регулировки (1000–1250 А) - не используйте для нагрузок ниже 1000 А.
• Настройку токов срабатывания выполняйте после сборки всей цепи, с учётом фактического тока потребления и пусковых токов оборудования.
• Избегайте установки рядом с источниками тепла - перегрев может вызвать преждевременное срабатывание термического элемента.
• При использовании в многоконтурных системах убедитесь, что координация с другими автоматами обеспечивает селективность - чтобы отключался только нужный участок.
• Обязательно отключайте питание перед любыми работами с расцепителем - даже при выключенном положении контактов внутри остаётся опасное напряжение.
