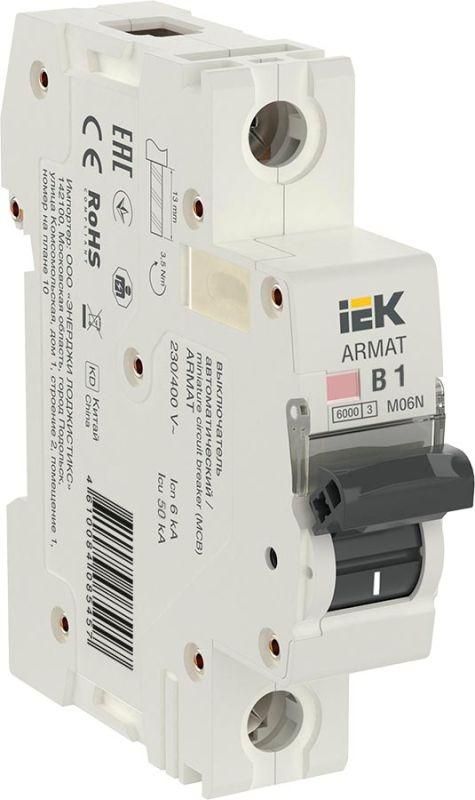

Выключатель автоматический однополюсный M06N 1P B 1А 6кА ARMAT | AR-M06N-1-B001 IEK

Автоматический выключатель однополюсный B 1А M06N 6кА от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT обеспечивает надёжную работу в условиях постоянного переменного тока и легко устанавливается на DIN-рейку.

Назначение и область применения

Автоматический выключатель однополюсный B 1А M06N 6кА используется для защиты отдельных групп освещения, розеточных контуров и маломощных бытовых приборов. Подходит для установки в квартирных щитках, частных домах и объектах с невысокой нагрузкой. Применяется там, где требуется точная защита при слабых кратковременных перегрузках — например, при запуске ламп накаливания или зарядных устройств.

Технические характеристики

• Номинальный ток: 1 А — максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: B — реагирует на перегрузки от 3–5 кратного номинального тока; оптимизирован для бытовых нагрузок с плавным пуском
• Номинальное напряжение: 230–400 В AC — работает в однофазной сети 230 В и трёхфазной до 400 В
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при токе КЗ до 6000 А
• Количество полюсов: 1 — защищает только фазный проводник
• Тип расцепителя: электромагнитный + тепловой — комбинированная защита от КЗ и перегрузки
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию при рабочих напряжениях до 400 В
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Количество модулей DIN: 1 — занимает один стандартный модуль в распределительном щите
• Рабочая температура: от –40 °C до +70 °C — позволяет использовать в неотапливаемых помещениях
• Максимальное сечение кабеля: 25 мм² — поддерживает медные жилы до этого размера
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижающий термическую нагрузку на провода
• Цвет корпуса: белый — соответствует стандартному цвету бытовых аппаратов
• Гарантийный срок: 15 лет — долгий срок службы при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях

Совместимость и монтаж

Автоматический выключатель однополюсный B 1А M06N 6кА устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением — подходят медные жилы сечением от 0,5 до 25 мм². Обязательно соблюдать полярность: вход — сверху, выход — снизу. Совместим со всеми типами щитков, использующих DIN-монтаж. Не требует специальных инструментов — достаточно отвертки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что повышает безопасность всей электроустановки. Отключение происходит при превышении порогов по току — исключает риск возгорания из-за перегрева. IP20 не предусматривает защиту от воды — не применяйте во влажных помещениях без дополнительной защиты.

Преимущества

• Высокая чувствительность к перегрузкам благодаря характеристике B — меньше ложных срабатываний при пуске оборудования
• Долгий срок службы и 15-летняя гарантия — снижают затраты на обслуживание
• Широкий диапазон рабочих температур — можно устанавливать даже в холодных местах (чердаки, гаражи)
• Поддержка больших сечений кабеля (до 25 мм²) — удобно при использовании мощных проводов
• Совместимость с серией ARMAT — возможность замены другими аппаратами этой же серии без переделки щита

Ограничения применения

• Не предназначен для защиты трехфазных систем — только для одной фазы
• IP20 не защищает от влаги и пыли — нельзя устанавливать вне помещений или в сырых зонах (ванная, баня, подвал без герметизации)
• Номинальная отключающая способность 6 кА ниже, чем у некоторых аналогов (например, 10 кА у других моделей серии); не рекомендован для участков с высокой вероятностью крупных КЗ (например, рядом с трансформаторными подстанциями)
• Номинальный ток всего 1 А — слишком мал для большинства розеточных групп; подходит лишь для светильников, контроллеров, сигнализаций

Примеры использования

• Защита группы LED-светильников в спальне или коридоре
• Питание системы видеонаблюдения или домашней автоматики
• Защита реле управления или терморегулятора в системе отопления
• Отдельный автомат для зарядного устройства телефона или Wi-Fi маршрутизатора

Практические советы

• Выбирая автоматический выключатель однополюсный B 1А M06N 6кА, проверьте, чтобы суммарная мощность подключённых устройств не превышала 230 В × 1 А = 230 Вт
• Если нужна защита розеток — выбирайте автоматы с номиналом 10–16 А. Выключатель 1 А — исключительно для слаботочных цепей
• При замене старого автомата убедитесь, что новый имеет ту же характеристику B — другие (C/D) могут не сработать при легкой перегрузке
• Не забудьте про правильное подключение: фаза — на верхний контакт, ноль — через отдельный нулевой шин
• Для увеличения безопасности в квартире сочетайте этот аппарат с УЗО — он не защищает от утечек тока
