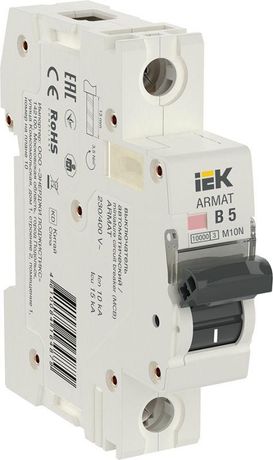

Выключатель автоматический однополюсный M10N 1P B 5А 10кА ARMAT | AR-M10N-1-B005 IEK

Автоматический выключатель однополюсный B 5А 10кА M10N от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT обеспечивает надёжную работу в условиях переменного тока, рассчитан на длительный срок службы и легко устанавливается на DIN-рейку.

Назначение и область применения

Автоматический выключатель однополюсный B 5А 10кА M10N защищает однофазные цепи в жилых помещениях, офисах и малых объектах. Он срабатывает при превышении допустимой нагрузки (например, при включении нескольких мощных приборов) или при коротком замыкании. Подходит для защиты освещения, розеточных групп, бытовой техники и других устройств с умеренным потреблением энергии.

Технические характеристики

• Номинальный ток: 5 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230–400 В — работает в сетях с напряжением до 400 В переменного тока
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь при токе короткого замыкания до 10 тысяч ампер
• Характеристика расцепления: B — чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок (без больших пусковых токов)
• Тип расцепителя: комбинированный — тепловой (для медленных перегрузок) + электромагнитный (для мгновенных КЗ)
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию при работе в сети до 400 В
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Количество модулей: 1 — занимает один стандартный модуль на DIN-рейке
• Максимальное сечение кабеля: 25 мм² — позволяет подключать провода до этого сечения
• Рабочий диапазон температур: от –40 °C до +70 °C — работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Цвет корпуса: белый — соответствует стандартной цветовой гамме бытовой автоматики

Совместимость и монтаж

Автоматический выключатель однополюсный B 5А 10кА M10N устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтами — достаточно зачистить конец кабеля на 8–10 мм и затянуть винт усилием, достаточным для плотного контакта. Не требует специальных инструментов. Совместим со всеми шкафами и щитами, где используется DIN-монтаж. Применяется в паре с другими автоматами серии ARMAT — все элементы имеют единый форм-фактор и крепление.

Безопасность и стандарты

Автоматический выключатель однополюсный B 5А 10кА M10N соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Сертифицирован для применения в бытовых системах. Отключение происходит без образования открытой дуги — внутренняя камера гасит дугу внутри корпуса. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени.

Преимущества

• Надёжное двухступенчатое расцепление: тепловое — против перегрузок, магнитное — против КЗ
• Высокая отключающая способность (10 кА) — обеспечивает безопасность даже при серьёзных авариях
• Широкий температурный диапазон — можно использовать в неотапливаемых местах (чердачные щиты, подвалы)
• Простота установки — один модуль, стандартный монтаж на DIN-рейку
• Долгий срок службы — 15 лет при правильном использовании
• Совместимость с продуктами серии ARMAT — удобно комплектовать весь щит одним брендом

Ограничения применения

• Не предназначен для трёхфазных цепей — только для одной фазы (однополюсный)
• IP20 не защищает от влаги — нельзя устанавливать во влажных помещениях без дополнительной защиты (например, в бане или на улице)
• Характеристика B не подходит для оборудования с высокими пусковыми токами — например, мощных двигателей, насосов, компрессоров; для них нужна характеристика C или D
• Не рекомендован для промышленных объектов с частыми импульсными нагрузками — лучше выбрать более мощные серии

Примеры использования

• Защита группы розеток в спальной комнате
• Отдельный автомат для светильников на кухне
• Щитовая защита для бойлера или стиральной машины
• Подключение кабеля питания к компьютерному оборудованию
• Функциональный элемент в квартирном щите вместо пробок

Практические советы

• Выбирая этот автомат, проверьте, чтобы сечение вашего кабеля не превышало 25 мм² — иначе контакт будет греться
• Если в цепи есть холодильник, микроволновка или другая техника с пусковым током — рассмотрите вариант с характеристикой C
• При сборке щита используйте перемычки того же производителя — они обеспечивают лучшую механическую и электрическую совместимость
• Не закрывайте автомат пластиковыми крышками или декоративными рамками, которые препятствуют теплоотводу
• Проверяйте состояние автомата раз в год: вручную переведите рычаг в положение OFF и снова ON — он должен работать плавно, без заеданий
